35KV400000kVA变压器耐压测试仪

ZSBP-132kVA/66kV变频串联谐振试验装置、35KV400000kVA变压器耐压测试仪技术指标

1．额定电压：

22kV满足10kV/300mm2电缆的交流耐压试验,试验电压≤22kV,试验时间5min；

42kV满足10kV开关等电气设备的交流耐压试验,试验电压≤42kV,试验时间1min；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作60分钟；

4．装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．ZSBP-132kVA/66kV变频串联谐振试验装置、35KV400000kVA变压器耐压测试仪装置具有过压、过流、零位启动等保护功能　

四、中试控股被试品对象及试验要求

1、10kV/300mm2电缆3km交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

五、装置主要技术参数及功能

1） 额定容量：132kVA

2） 额定电压：66kV

3） 额定电流：6A

4） 测量精度：系统有效值1.5级

5） 工作频率：30-300Hz

6） 装置输出波形：正弦波

7） 品质因素：装置自身Q≥30(f=45Hz)

8） 波形畸变率：输出电压波形畸变率≤1%

9） 输入电源：单相220或三相380V电压，频率为50Hz

10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11） 温 升：额定负载下连续运行60min后温升≤65K

12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

六、工作环境

环境温度：－10℃–40℃;

相对湿度：≤90%RH;

海拔高度: ≤1000米；

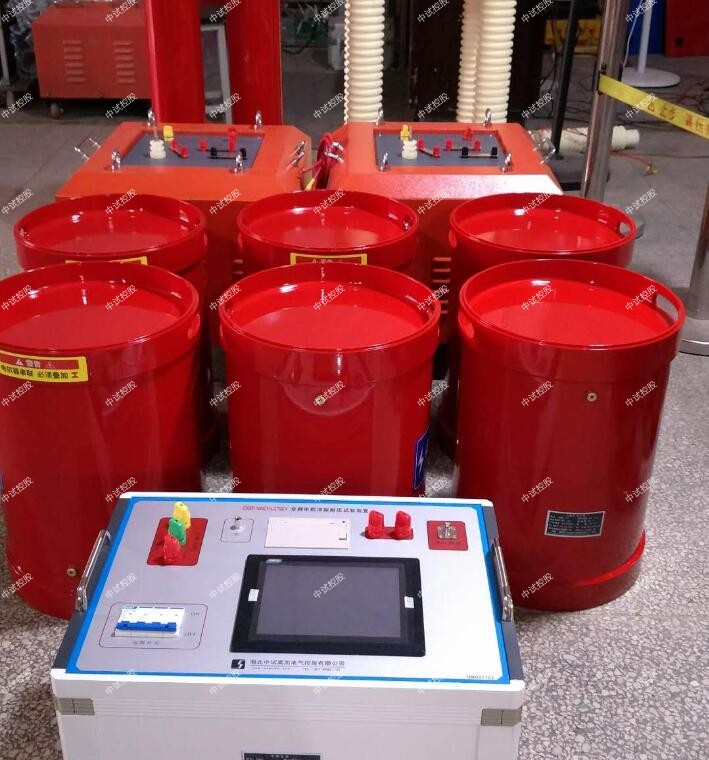

九、ZSBP-132kVA/66kV变频串联谐振试验装置、35KV400000kVA变压器耐压测试仪系统配置及其参数

(一) 变频电源ZSBP- 6kW 1台

1) 额定输出容量：6kW

2) 工作电源：220/380±10%V（三相），工频

3) 输出电压：0–400V

4) 额定输入电流：15A

5) 额定输出电流：15A

6) 电压分辨率：0.01kV

7) 电压测量精度：1.5%

8) 频率调节范围：30–300Hz

9) 频率调节分辨率：≤0.1Hz

10) 频率稳定度：0.1%

11) 运 行 时 间：额定容量下连续60min

12) 温 升：额定容量下连续运行60min元器件最高温度≤65K

13) 噪 声 水 平：≤50dB

14) 尺寸（长宽高mm）：400×280×400

15) 重 量：约10kg

(二) 激励变压器ZSJLB-6kVA/1/3/0.4kV 1台

1) 额定容量：6kVA

2) 输入电压：0-400V

3) 输出电压：1/3kV

4) 结 构：干式

5) 尺寸（长宽高mm）：450×330×430

6) 重 量：约45kg

(三) 高压电抗器ZSDK-44kVA/22kV 3节

1) 额定容量：44kVA;

2) 额定电压：22kV

3) 额定电流：2A

4) 电 感 量：55H/单节

5) 品质因素：Q≥30 (f=45Hz)

6) 结 构：干式

7) 尺寸（内径高mm）：?282×435

8) 重 量：约48kg

（四）电容分压器ZSFRC-2500pF/70kV 1套

1) 额定电压：70kV

2) 高压电容量：2500pF

3) 介质损耗：tgσ≤0.5%

4) 分 压 比：1000：1

5) ZSBP-132kVA/66kV变频串联谐振试验装置、35KV400000kVA变压器耐压测试仪测量精度：有效值1.5级

6) 尺寸（内径高mm）：?140×500

7) 重量：约6kg

三相电力变压器的检测有例行试验和型式试验及特殊试验,我想你要的应该是例行试验。

一般的10kV三相电力变的例行试验主要包括变压比 分析判断交流耐压试验结果的方法,一般情况下,在交流耐压试验过程中,被试品不发生即认为合格,否则认为不

中试控股耐压测试仪产品为电子产品安全参数的耐压测试仪器。可用于家用电器、电子仪器、电子原器件、电线电缆等电器产品的

电气设备在正常运行过程中,不仅要承受额定电压的长期作用,还要承受各种过电压的考验,如工频过电压、雷电过电压、操作过电压等。

为了考核电气设备

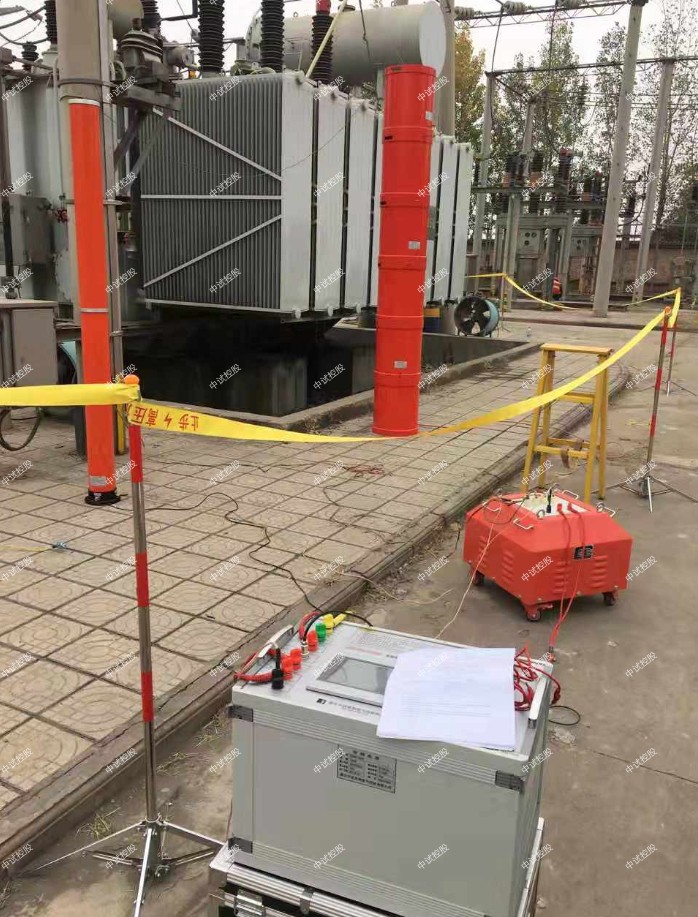

ZSBP-132kVA/66kV变频串联谐振试验装置、35KV400000kVA变压器耐压测试仪110KV耐压试验可以使用中试控股调频谐振试验装置进行试验。将调频谐振试验装置设置预先设置好参数

工作原理：

交流
交直流试验变压器：将工频电源输入操作箱（或操作台），经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。
带抽头试验变压器
为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾，中试控股将高压绕组分成两个来绕，一个是电流较大的绕组，另一个是电流较小的绕组，然后两个绕组串接分别引出。
