试验所用高压设备的容量的计算与分析
    试验所用设备中升压变压器容量应根据被测变压器的容量来决定。如果容量太小，施压时因泄漏电流剧增会造成变压器输出电压明显降低，影响对测试结果的正确判断。升压变压器一般要满足两个条件：（1）在正常连续耐压试验时，变压器绕组温升不应超过允许值；（2）中试控股当被测变压器击穿时变压器要能提供足够大的电流通过绝缘的击穿点。
根据第一个条件可用近似公式估算升压变压器容量：
其中： ——试验变压器容量，kVA——试验频率，HZ——试样绝缘几何容量，
如果按式（3-1），低压变压器耐压试验变压器容量一般选用0.5kVA以上是可行的，但由于变压器容量与其短路阻抗有关，变压器短路阻抗必须足够小，以保证在可能最小试验电压下被试变压器击穿时电流输出不小于0.5A，该电流值是IEC规定的。ZSYDJ-10KVA/100KV工频耐压试验装置此电流实际上也就是变压器输出时高压绕组的短路电流，一般 ％取5 10之间。因此变压器容量可用式（3-2）表示。
其中：S——变压器容量，KVA——变压器输出最高试验电压，KV——变压器输出最小低试验电压，KVI——试样击穿时变压器必须输出的电流， 规定——变压器短路阻抗百分值，在5-10之间。
根据低压电器产品标准取 ＝3.5KV， ＝1KV, I=0.5A, ％取10，代入式（3-2）得：（kVA）
    从中试控股上面的计算结果可以看到一般情况下试验变压器容量大于0.6 kVA即可，但考虑留有余地取0.75 kVA。

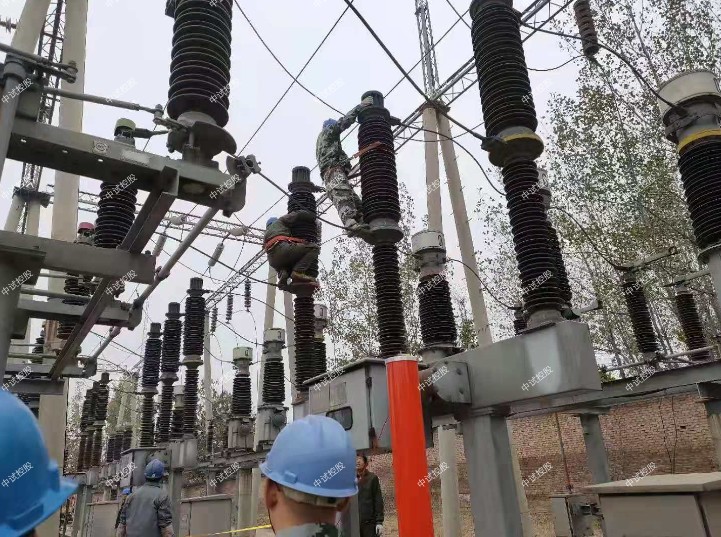

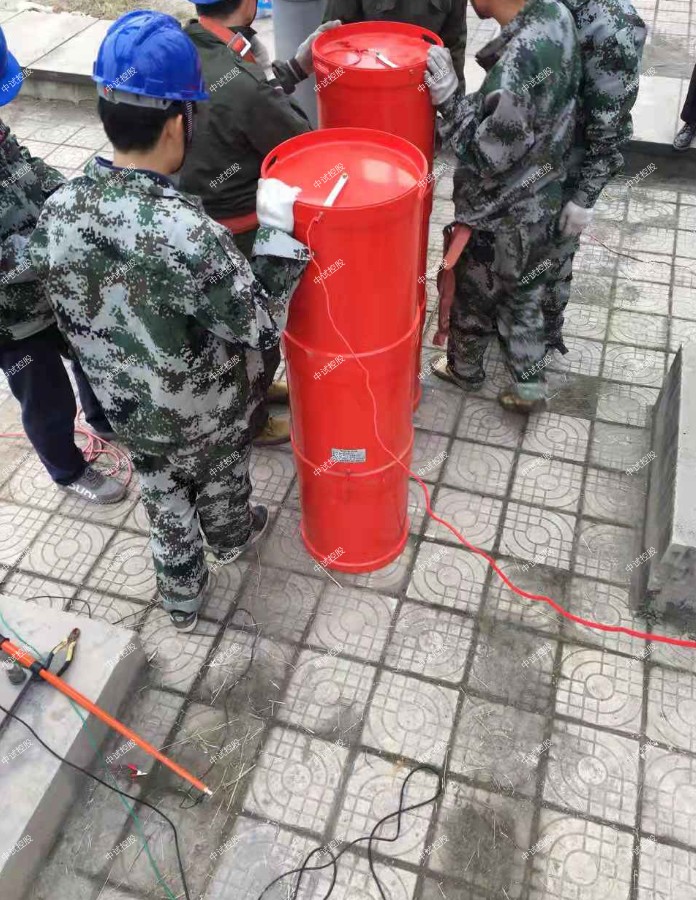

ZSBP-270kVA/108kV 变频串联谐振试验装置、35KV150000kVA变压器耐压测试仪
一、 被试品对象及试验要求：

35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

10kV/400mm2电缆5km的交流耐压试验，电容量≤2.1uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

35kV开关柜、互感器、母线母盘的交流耐压试验，试验频率30-300Hz，试验电压95kV，试验时间1min。

二、 串联谐振工作环境：

1. 环境温度：－100C –50 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度: ≤1000米；

三、 装置主要技术参数及功能：

1. 额定容量：270kVA；

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压：27kV；54kV；108kV

4. 额定电流：10A；5A；2.5A

5. 工作频率：30-300Hz；

6. 装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9. 温 升：额定负载下连续运行60min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. 35KV150000kVA变压器耐压测试仪测量精度：系统有效值1.5级；
