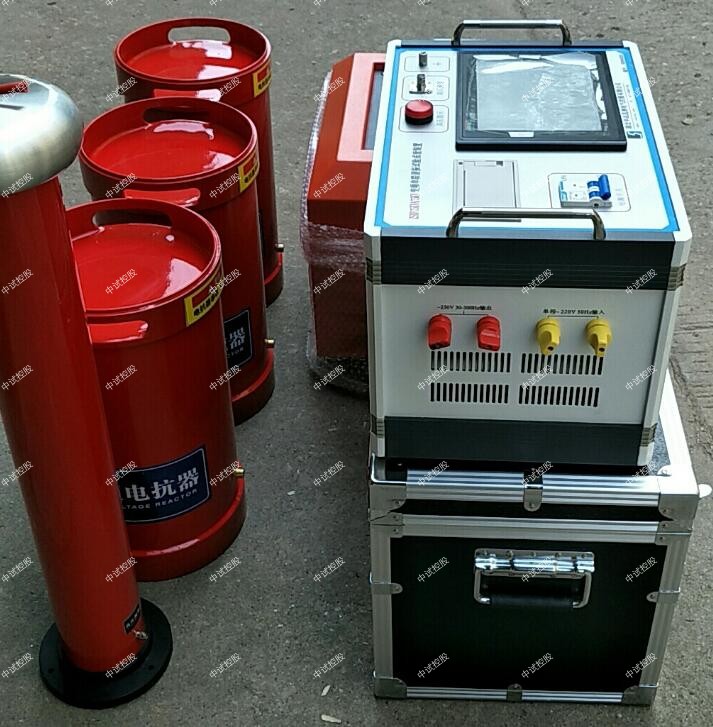

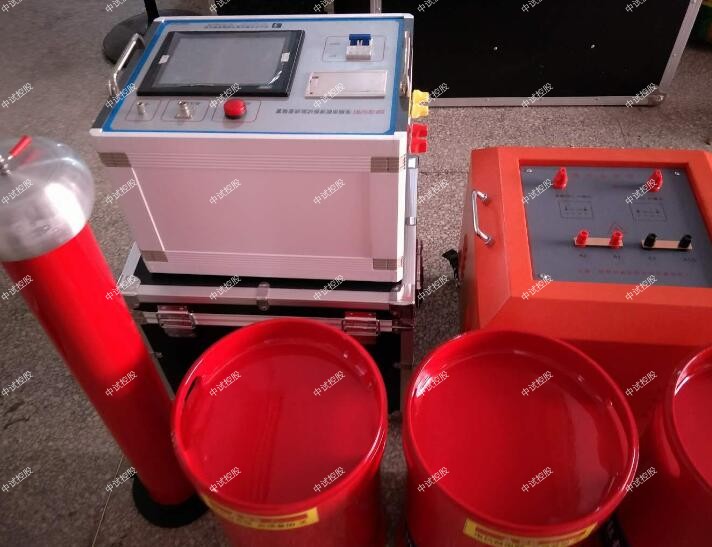

ZSBP-324kVA/270kV变频串联谐振交流耐压装置

串联谐振被试品对象及试验要求：

110kV开关、母线、绝缘子、套管等电气设备的交流耐压试验，中试控股试验频率为20-300Hz,试验电压不超过265kV。

110kV/40000kVA主变分段绝缘的交流耐压试验，电容量≤0.018μF，试验频率为45-65Hz，试验电压不超过80kV。

35kV/300mm2电缆1km，电容量≤0.1945μF，试验频率为20-300Hz,试验电压52kV。

6kV/3*120mm2电缆6500m，电容量≤2.13μF，试验频率为20-300Hz,试验电压15kV。

10kV/50MW发电机，中试控股电容量≤0.33uF，试验频率为45-55Hz，试验电压不超过23kV。

工作环境：

环境温度：－150C –40 0C;

相对湿度：≤90%RH;

海拔高度: ≤3000米；

装置主要技术参数及功能：

额定容量：324kVA；

输入电源：单相220V/三相380V电压，频率为50Hz；

额定电压：45kV；90kV；180kV；270kV

35kV等级及以下试验站的设备配置额定电流：7.2A；3.6A；1.8A；1.2A；

工作频率：20-300Hz；

波形畸变率：输出电压波形畸变率≤1%；

工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

温 升：中试控股额定负载下连续运行60min后温升≤65K；

品质因素：装置自身Q≥30(f=45Hz)；

保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

35kV等级及以下试验站的设备配置测量精度：系统有效值1.5级；

电缆串联谐振耐压装置的原理是利用组合设备的等效电容和已知电感量的高压电抗器构成串联回路，通过变频电源调节试验电源频率使电路达到串联谐振。这时，电容器和电抗器的无功功率平衡。
