10kv3150KVA变压器耐压试验装置

【变压器的耐压测试】变压器耐压测试（外施高压试验）主要是检验变压器的主绝缘是否合格，就是一次线圈、二次线圈之间，它们与铁心、外壳之间的绝缘状况。如果不合格，不但会危及变压器本身及相连的其他电气装置损坏，还会对用电的设备和人员造成危险。

       中试控股耐压测试是用工频试验变压器来加一定的交流高电压的，持续一分钟，如果绝缘不击穿或漏电流不超过一定值，就是合格的。比如油浸式电力变压器，10kV的，出厂试验和交接试验分别为35、30kV。

1、外施（工频）耐压测试：

（1）测试目的：检测变压器主绝缘。（现场施加出厂试验值的85%）

（2）测试仪器：试验变压器，分压器，有效值电压表。

（3）测试步骤 ：

a、接线方法：被试绕组短接接高压，非被试绕组短接及铁心和夹件均良好接地。（试验时地线不要接触被试产品绕组表面）

b、按照GB6450-1986、GB1094.3或技术协议的要求，将被试绕组对地施加工频试验电压规定的时间[一般为高压绕组5min，低压绕组5kV（GB1094.3标准）为60s，3kV（GB6450-1986标准）为5min]，试品应不发生击穿并无放电声。分别对H.V—L.V.E；L.V—H.V.E试验。

2、感应耐压测试：

（1）测试目的：检测变压器纵绝缘（绕组匝间、层间、段间等）。

（2）中试控股测试仪器： 250kVA 175Hz发电机组及其测量部分（这是我所在的试验站所用的）。

（3）测试步骤： 对试品某一侧施加2倍的额定电压（一般从低压侧施加电压，持 续35秒(计算公式t=120×50Hz/175Hz=34.3s)，中试控股试品应不发生击穿并无放电声。单只线圈感应试验：中试控股通过变压器两个出线端子引出两个点（A和X）与线圈对应端子相连，对变压器施加感应电压等于线圈承受同样的感应电压，达到试验的目的。

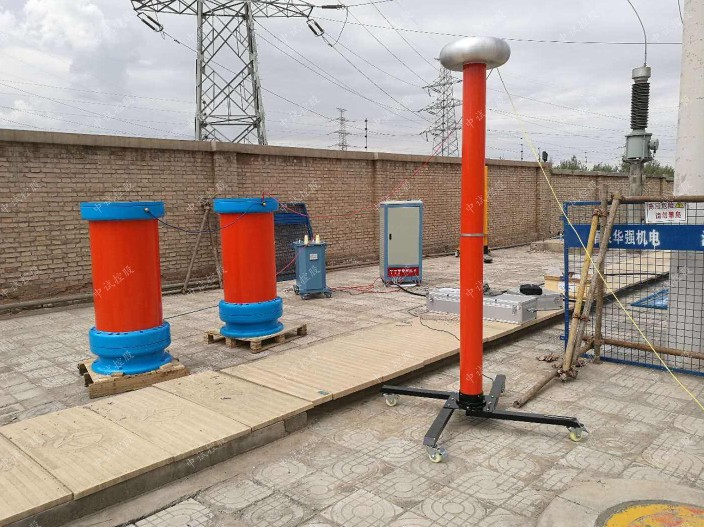

 ZSBP-54KVA/54KV变频串联谐振成套试验装置技术方案

10kv3150KVA变压器耐压试验装置

一、适用范围

1. 10kV/300mm²的电缆，长度1km，电容量≤0.378uF试验频率为30-300Hz,试验电压22kV。

2. 35kV/300mm²的电缆，长度0.5km，电容量≤0.01uF试验频率为30-300Hz,试验电压52kV。

二、系统主要性能及参数

1、电源电压：   220V±10%、50Hz；

  2、额定容量：  54KVA；

  3、输出电压：    54KV，

  4、输出电流：   1A，2A，

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、10kv3150KVA变压器耐压试验装置系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

三、设备制造遵循的国家标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求

  四、系统配置及具体参数

1、10kv3150KVA变压器耐压试验装置变频控制电源6KW                1台

a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  6KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  24A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量：16Kg

2、 10kv3150KVA变压器耐压试验装置励磁变压器6KVA            1台

a) 额定容量:    6KVA

b) 输入电压:    250V

c) 输出电压：   1.75KV；3.5KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止击穿反击。

  h) 重   量：    40Kg ;

3、高压电抗器 DK-27/27      2台

a) 额定容量：   27KVA

b) 额定电压：   27KV

c) 额定电流：1A

e) 品质因素：  Q≥30

f) 结    构： 干式；

    g)  重    量： 35Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   TRF-60/0.003              1台

a) 额定电压：    60KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300H_Z内分压比不变。

六、出厂检验

本装置出厂前，对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）  耐压试验：1.1额定电压下，耐压1min；

（2）  短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；





10kv3150KVA变压器耐压试验装置进行工频耐压试验和泄露试验，中试控股在试验过程中存在一些注意事项

1、按照您所进行的试验接好工作线路，中试控股试验变压器的外壳以及接地系统的外壳必须可靠接地。试验变压器高压绕组的X端（高压尾）以及测量绕组的F端必须可靠接地。

2、做串级试验时，第二级、第三级试验变压器的低压绕组X端，测量绕组的F端以及高压绕组的X端（高压尾）均接本级试验变压器的外壳。第二级、第三级试验变压器的外壳必须通过绝缘支架接地。

3、接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开始升压。

4、从零开始均匀旋转调压器首轮升压。升压方法有：快速升压发，即20s逐级升压法；慢速升压法，即60s逐级升压法；极慢速升压发供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75%后，在以每秒2%额定试验电压的速度升到您所需的额定电压，并密切注意测量仪表的指示以及被试品的情况。升压过程中或试验过程中如发现测量仪表的只是及被试品情况异常，应立即降压，切断电源，查明情况。

5、试验完毕后，应在树苗内匀速的将调压器返回至零位，然后切断电源。

6、本中试控股10kv3150KVA变压器耐压试验装置不得超过额定参数使用。除试验必须外，决不允许全电压通电或断电。

7、使用本产品做高压试验时，除熟悉本说明外，还必须严格执行相关标准和操作规程。可参照GB311-83《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程》等。





ZSYDJ-5KVA/50KV工频耐压试验装置/10kv3150KVA变压器耐压试验装置用于对各种电器、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。中试控股的ZSYDJ-5KVA/50KV工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。中试控股按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。

ZSYD(J/Z)-5KVA/50KV高压试验变压器：

容量：5KVA

输入电压：AC200V 50Hz

输入电流：25A

输出电压：AC：50KV DC：70KV

输出电流：AC:100mA DC:100mA

ZSXC-5KVA控制箱：

容量:5KVA

输入电压:AC220V 50Hz

输入电流:23A

输出电压:0～250V

输出电流:0～25A





10kv3150KVA变压器耐压试验装置中试控股采用标准

• DL/T 848.2-2004《高压试验装置通用技术条件第2部分:工频高压试验装置》
• DL/T 474.4-2006《现场绝缘试验实施导则 第4部分:交流耐压试验》
• DL/T 596-2005《电力设备预防性试验规程》
• GB1094.1-GB1094.6-96《外壳防护等级》
• GB2900《电工名词术语》
• GB/T16927.1~2-1997《高电压试验技术》
• GB4793-1984《电子测量仪器安全要求》
• GB191《包装贮运标志》
• GB/T.311-1997《高压输变电设备的绝缘与配合》





10KV变压器耐压试验设备是中试控股根据电力行业标准而设计的工频耐压试验设备。它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。





• 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
• 指针和数字显示,读数更直观，准确，抗干扰能力强，性价比高。
• 高压电压、低压电流、时间3路测量方式。
• 手动操作方式，提高了产品的安全性、可靠性。
• 实时显示高压电压、低压电流，直观明了。
• 具有零位指示、电源指示、工作指示、计时指示等功能
• 完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能
• 采用新型时间继电器，计时范围更广（1S～99H）
• 采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
• 试验容量在5kVA以上，采用电磁式过流继电器。
• 试验容量在5kVA以上，采用移动式控制台。
• 增加整流装置，可支持交直流两用功能。（选配）
• 配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）
• 10kv3150KVA变压器耐压试验装置还可定做电压微调功能，用于互感器校验系统的升压升流精密调节。（选配）
• 计时范围：0-9999S
• 环境温度：－20℃至50℃
• 电压精度 ≤1.5% ±1个字(F.S)
• 电流精度 ≤1.5% ±1个字(F.S)
•






可选

• 1.交直流分压器:50、100、150、200kV
• 保护球隙:Q—50、100、150、200、250、500
• 直流微安表:1999uA
• 放电棒:70、140、210kV
• 保护水阻
• 高压滤波电容:0.01μF~0.1μF，40~300kV
• 电力专用测试线包
• 折叠式小推车: 150、300型
• 绝缘支架: 50、100、200、300kV
• 标准试油杯: 400ml
• 高压验电器: 10、35kV





ZSYDJ-5KVA/50KV工频耐压试验装置、10kv3150KVA变压器耐压试验装置中试控股是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。
