330kv变压器检测设备

时间：2021-02-22

330kv变压器检测设备

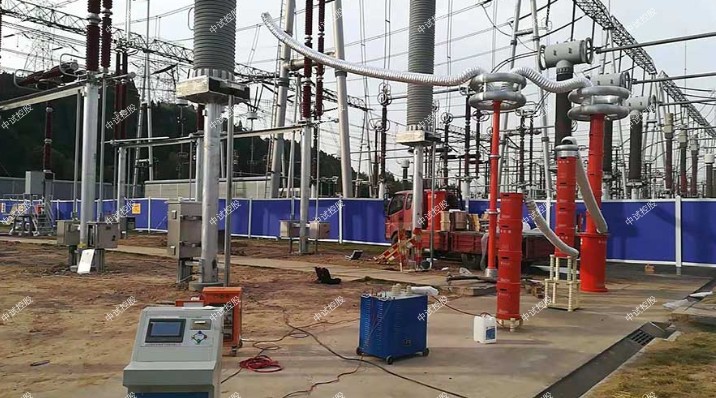

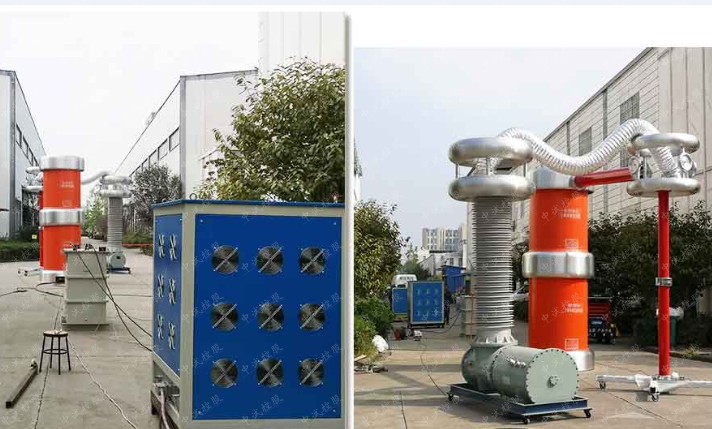

ZSBP-324kVA/270kV变频串联谐振交流耐压装置
串联谐振被试品对象及试验要求：

110kV开关、母线、绝缘子、套管等电气设备的交流耐压试验，中试控股试验频率为20-300Hz,试验电压不超过265kV。

110kV/40000kVA主变分段绝缘的交流耐压试验，电容量≤0.018μF，试验频率为45-65Hz，试验电压不超过80kV。

35kV/300mm2电缆1km，电容量≤0.1945μF，试验频率为20-300Hz,试验电压52kV。

6kV/3*120mm2电缆6500m，电容量≤2.13μF，试验频率为20-300Hz,试验电压15kV。

10kV/50MW发电机，中试控股电容量≤0.33uF，试验频率为45-55Hz，试验电压不超过23kV。

工作环境：

环境温度：－150C –40 0C;

相对湿度：≤90%RH;

海拔高度: ≤3000米；

装置主要技术参数及功能：

额定容量：324kVA；

输入电源：单相220V/三相380V电压，频率为50Hz；

额定电压：45kV；90kV；180kV；270kV

额定电流：7.2A；3.6A；1.8A；1.2A；

工作频率：20-300Hz；

波形畸变率：输出电压波形畸变率≤1%；

工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

温升：中试控股额定负载下连续运行60min后温升≤65K；

品质因素：装置自身Q≥30(f=45Hz)；

保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

测量精度：系统有效值1.5级；

GIS组合电器交流耐压试验的步骤分解

GIS组合电器交流耐压试验的步骤分解，CIS的现场耐压可采用交流电压、振荡操作冲击电压和振荡雷电冲击电压等试验装置进行。交流耐压试验是GIS现场耐压试验最常见的方法，它能够有效地检查内部导电微粒的存在、绝缘子表面污染、电场严重畸变等故障。

1被试品要求

GIS应完全安装好，SF6气体充气到额定密度，已完成主回路电阻测量、各元件试验以及SF6气体微水含量和检漏试验。所有电流互感器二次绕组短路接地，电压互感器二次绕组开路并接地。

交流耐压试验前，应将下列设备与GIS隔离开来：

(1)高压电缆和架空线；

(2)电力变压器和大多数电磁式电压互感器（若采用调频式串联谐振耐压试验装置，试验回路经频率计算不会引起磁饱和，且耐压标准一样，也可以与主回路一起做耐压）；

(3)避雷器和保护火花间隙。

GIS的每一新安装部分都应进行耐压试验，同时，对扩建部分进行耐压时，相邻设备原有部分应断电并接地。否则，对于突然击穿给原有部分设备带来的不良影响应采取特殊措施。

2试验电压的加压方法

试验电压应施加到每相导体和外壳之间，每次一相，其他非试相的导体应与接地的外壳相连，试验电压一般由进出线套管加进去，试验过程中应使GIS每个部件都至少施加一次试验电压。同时，为避免在同一部位多次承受电压而导致绝缘老化，试验电压应尽可能分别由几个部位施加。现场一般仅做相对地交流耐压，如果断路器和隔离开关的断口在运输、安装过程中受到损坏，或已经过解体，应做断口交流耐压，耐压值与相对地交流耐压值可取同一数值。若GIS整体电容量较大，耐压试验可分段进行。

3交流耐压试验程序

GIS现场交流耐压试验的第一阶段是“老练净化”，其目的是清除GIS内部可能存在的导电微粒或非导电微粒。这些微粒可能是由于安装时带入而清理小净，或是多次操作后产生的金属碎屑，或是紧固件的切削碎屑和电极表面的毛刺而形成的。“老练净化”可使可能存在的导电微粒移动到低电场区或微粒陷阱中和烧蚀电极表面的毛刺，使其不再对绝缘起危害作用。“老练净化”电压值应低于耐压值，时间可取数分钟到数十分钟。

第二阶段是耐压试验，即在“老练净化”过程结束后进行耐压试验，时间为1min。

试验程序可选用如图1所示三种，现场的具体实施方案应与制造厂和用户商议。图1中，(a)、(b)、(c)为三种不同的加压程序图。

交流耐压试验程序

UF——现场交流耐压试验电压值；U——系统额定运行交流电压

4现场耐压试验的判据

(1)如果GIS的每一部件均已按选定的完整试验程序耐受规定的试验电压而无击穿放电，则认为整个GIS通过试验。

(2)在试验过程中如果发生击穿放电，则应根据放电能量和放电引起的各种声、光、电、化学等各种效应以及耐压试验过程中进行的其他故障诊断技术所提供的资料进行综合判断。遇有放电情况，可采取下述步骤：

1)施加规定的电压，进行重复试验，如果设备或气隔还能经受，则该放电是白恢复放电。如果重复试验电压达到规定值和规定时间时，则认为耐压试验通过。如果重复试验再次失败按2）项进行。

2)设备解体，打开放电气隔，仔细检查绝缘情况。在采取必要的恢复措施后，再一次进行规定的耐压试验。

5GIS耐压试验击穿故障的定位方法

若GIS分段后进行耐压试验的进出线和间隔较多，而试验过程中发生非自恢复放电或击穿，仅靠人耳的监听以判断故障发生的确切部位将比较困难，且容易发生误判而浪费人力、物力和对设备造成不必要的损害。目前国内外一般采用基于监测耐压试验过程中放电产生的冲击波而引起外壳振动的振动波的原理研制的故障定位器，以确定放电间隔。每次耐压试验前，将探头分别安装在被试部分，特别是断路器、隔离开关、母线与各间隔的连接部位绝缘子附近的外壳上。若有的间隔由于探头数量有限未安装，但有放电或击穿发生而监测装置未预报，则应根据监听放电的情况，降压断电后移动探头，重新升压直到找到放电或击穿部位。
