35kv变压器检测设备

电力系统中，中试控股有的类型的试品的的电容量是几个固定的量，比如CVT，它只有几个固定的电容值。有的试品是根据试品的容量和电压等级及其他特征而变化的，比如发电机，变压器，电缆等。因此，工频谐振大多分为两类，一类为电抗器电抗值需要连续可调节的，另一种只需要电抗值在几个固定值之间选择的。第一类主要适合发电机和变压器，第二类主要适合CVT。

电缆进行串联谐振直流耐压试验前先对其验电并对地充分放电，将电缆两端所连接设备断开，试验时不附带其他设备;将两端电缆头绝缘表面擦干净，以减少表面泄露电流所引起的误差，必要时应在电缆头相间加绝缘挡板。

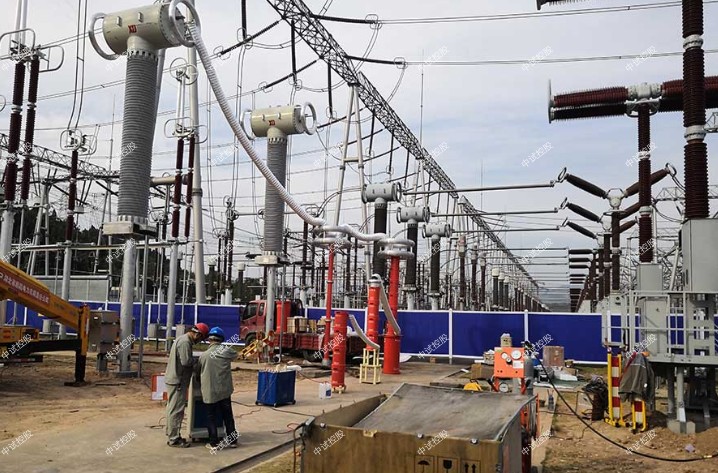

ZSBP-270kVA/108kV 变频串联谐振试验装置、350kv变压器检测设备
一、 中试控股被试品对象及试验要求：

1、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、10kV/400mm2电缆5km的交流耐压试验，电容量≤2.1uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

3、35kV开关柜、互感器、母线母盘的交流耐压试验，试验频率30-300Hz，试验电压95kV，试验时间1min。

二、 串联谐振工作环境：

1. 环境温度：－100C –50 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度: ≤1000米；

三、 装置主要技术参数及功能：

1. 额定容量：270kVA；

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压：27kV；54kV；108kV

4. 额定电流：10A；5A；2.5A

5. 工作频率：30-300Hz；

6. 装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9. 温 升：额定负载下连续运行60min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. ZSBP-270kVA/108kV 变频串联谐振试验装置、350kv变压器检测设备测量精度：系统有效值1.5级；

根据电缆类型不同，微安表有不同的接线方式，一般都采取微安表接在高压侧，高压引线及微安表加屏蔽。对于带有铜丝网屏蔽层且对地绝缘的电力电缆，也可将微安表串接在被试电缆的地线回路，在微安表两端并联一放电开关，测量时将开关拉开，测量后放电前将开关合上，避免放电电流冲击损坏微安表。

应在高压侧直接测量试验电压。因为采用半波整流或倍压整流时，如采取在低压侧测量电压换算至高压侧电压的方法，由于电压波形和变比误差以及杂散电流的影响，可能会使高压试验电压幅值产生较大的误差，故应在高压侧直接测量试验电压。

中试控股ZSBP-270kVA/108kV 变频串联谐振试验装置、350kv变压器检测设备每次串联谐振试验完毕，应先降压，切断电源。然后对被试电缆用每千伏约80千欧的限流电阻对地放电数次，然后再直接对地放电，放电时间应不少于5分钟以保证充分放电。
