变频串联谐振由变频电源、激磁变压器、电抗器和电容分压器组成。

被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品 上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。



变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。



变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。





中试控股为大家解答：串联谐振之谐振过电压电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源作用下，会产生串联谐振现象，导致系统某些元件出现严重的过电压。



一、谐振过电压产生原因

电网运行中，正常时中性点不接地系统PT铁芯饱和易引起谐振过电压；中性点不接地方式单相故障可引起谐振过电压;运维人员操作或事故处理方法不当亦会产生谐振过电压;另外设计选型、参数不匹配也是谐振过电压产生原因。



二、谐振过电压分类

1线性谐振过电压

谐振回路由不带铁芯的电感元件(如输电线路的电感、变压器的漏感)或励磁特性接近线性的带铁芯的电感元件(如消弧线圈)和系统中的电容元件所组成。

2 铁磁谐振过电压

谐振回路由带铁芯的电感元件(如空载变压器、电压互感器)和系统的电容元件组成。因铁芯电感元件的饱和现象，使回路的电感参数是非线性的，这种含有非线性电感元件的回路在满足一定的谐振条件时，会产生铁磁谐振。

3 参数谐振过电压

由电感参数作周期性变化的电感元件(如凸极发电机的同步电抗在Kd～Kq间周期变化)和系统电容元件(如空载线路)组成回路，当参数配合时，通过电感的周期性变化,不断向谐振系统输送能量，造成参数谐振过电压。





ZSBP-512kVA/256kV变频串联谐振试验装置、35kv3150KVA变压器测试仪
一、512kVA/256kV变频串联谐振试验装置适用范围

满足110kV/300mm2长度≤0.8km电缆的变频交流耐压试验，电容量≤0.12uf,最高试验电压128kV。

满足35kV/300mm2长度≤1.8km电缆的变频交流耐压试验，电容量≤0.342uf,最高试验电压52kV。

满足10kV/300mm2长度≤5km电缆的变频交流耐压试验，中试控股电容量≤1.85uf,最高试验电压22kV。

满足110kVGIS的交流耐压试验，试验频率30-300Hz,试验电压不超过184kV。

满足35kV/60000kVA变压器的交流耐压，电容量≤0.015uf,最高试验电压68kV。

满足110kV/60000kVA变压器中性点的交流耐压，电容量≤0.015uf,最高试验电压95kV。

满足35kV PT、CT开关、母线和绝缘子等电气设备的交流耐压，最高试验电压不超过100kV。

二、512kVA/256kV变频串联谐振试验装置特点

1) 自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz;

2) 自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;

3) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据;

4) 五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能;

n 过电压保护：可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时，自动切除整套装置;

n 过流保护：可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时，自动切除整套装置;

n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤

害，变频电源内电子元件不会击穿;

n 断电保护：试验电源断电后，装置能快速保护;

n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出;

5) 中试控股液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流;

三、512kVA/256kV变频串联谐振试验装置技术参数

1. 额定容量：512kVA;

2. 输入电源：380V电压，频率为50Hz;

3. 输出电压：32kV-256kV

4. 输出电流：16A;8A;4A;2A

5. 工作频率：30-300Hz;

6. 波形畸变率：输出电压波形畸变率≤1%;

7. 工作时间：额定负载下允许连续60min;过压1.1倍3分钟;

8. 温 升：额定负载下连续运行60min后温升≤65K;

9. 品质因素：装置自身Q≥30(f=45Hz);

10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

11. 测量精度：系统有效值1.5级;

12. 使用环境：

环境温度：-150C–450C;

相对湿度：≤90%RH;

海拔高度: ≤2500米;

四、512kVA/256kV变频串联谐振试验装置技术参数

1. 激励变压器20kVA-0.4kV 1台

a) 额定容量：20kVA;

b) 输入电压：400V，单相;

c) 输出电压：1kV;3kV;5kV;15kV

d) 结 构：干式

e) 重 量：约105kg;

2. 变频电源20kW/380V 1台

a) 额定输出容量：20kW

b) 工作电源：380V，工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：53A

e) 额定输出电流：53A

f) 输出波形：正弦波

g) 电压分辨率：0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度： 0.1%

l) 运行时间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪声水平：≤50dB

o) 重量约30kg;

3. 高压电抗器64kVA/32kV 8节

a) 额定容量：64kVA;

b) 额定电压：32kV;

c) 额定电流：2A;

d) 电感量：86H/节

e) 品质因素：Q≥30 (f=45Hz);

f) 结 构：干式;

g) 重 量：约75kg;

4. 电容分压器FRC-200kV -1000 pF 1套

a) 额定电压：200kV;

b) 高压电容量：1000pF

c) 介质损耗：tgσ≤0.5%;

d) 分压比：1000：1

e) 测量精度：有效值1.5级;

f) 重 量：约18kg;

随着串联谐振装置设计方式的不断更新，串联谐振装置也具有 更强的实用性能。因此其在实验装置中的运用也变得更加广泛。下 面，就针对串联谐振实验装置的运用展开具体的分析与讨论。

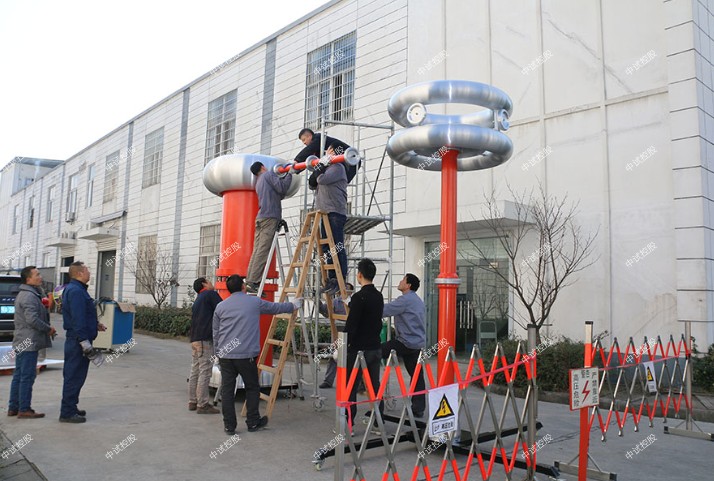

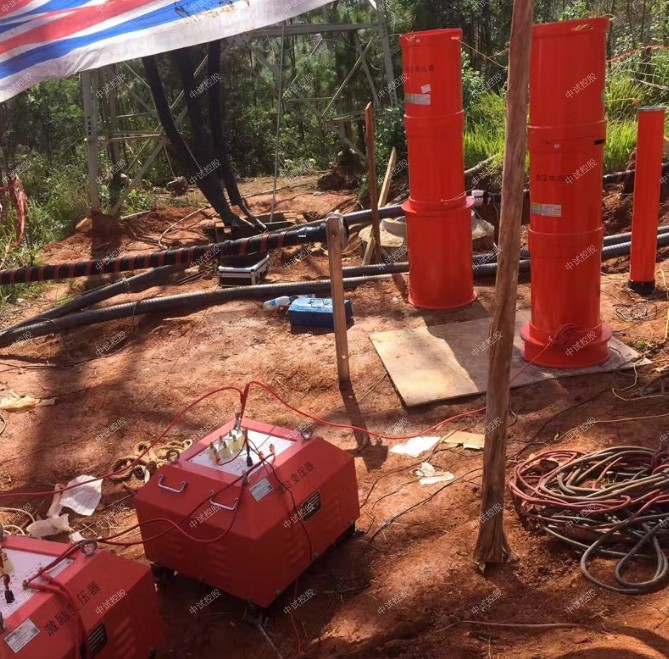

  运用于电缆试验中 将串联谐振装置运用在电缆的试验中，主要发现温度对电阻率 的影响较为明显。因此，在运用串联谐振装置进行电缆试验时，一定 要合理控制温度，进而避免降低试验的有效性。此外，在电缆的内 部，直流电压受多种因素的影响，出现自身易集起空间的电荷等情 况，进而就易导致电缆附件易出现绝缘闪路的情况，中试控股从而造成局部 的电压增强，进而就导致绝缘体在试验的过程中易被击穿，从而也 就为试验的安全带来了一定的威胁。此外，由于在进行一定的直流 耐压试验时，易出现电缆被击穿的情况，进而就会损坏正常运行的 电缆。而将串联谐振装置运用到电缆的试验中，可有效的杜绝此类 状况的发生。此外，由于串联谐振装置具有体积小、灵活性强等特 点，因此其在电缆的试验中得到了较为广泛的应用。

  运用于 GIS 装备中 GIS 装备即气体绝缘开关设备，其主要是将试验合格的产品运 输至现场并进行一定的组装。但是在运输一定的元件或固件时，易 出现由于振动、撞击而发生的松动或移位等现象，进而就在一定程 度上不仅降低了运输效率，而且还带来了一定的经济损失。但是通 过将串联谐振装置运用在 GIS 装备中，可将电场结构的异常有效的 检测出来，进而有效的降低事故的发生概率。因此，我们应有效的将 串联谐振装置运用在 GIS 装备中，进而不断的对现场进行耐压试 验，以此来有效的避免安全事故的发生。

  运用于发电机交流耐压试验中 当进行一定的交流耐压试验时，由于发电机体积较大，且运用 常规的大容量的试验设备时，一旦发电机定子绕组绝缘被击穿时， 易出现较大的故障短路电流，进而就会造成铁芯的损坏。中试控股而通过在 发电机的交流耐压试验中，运用一定的串联谐振装置，可有效的借 助铁芯的气隙来改变电感，进而达到工作的谐振，以此来有效的保 护发电机中的铁芯不被损坏。

结论

  高压试验是检验电气设备绝缘性能的重要手段，而将串联谐振 装置高效的运用到高压试验中，对于提高电网中各组成设备的安全 性能具有至关重要的作用。因此，我们中试控股应首先认识与了解串联谐振 的相关概述，进而了解到串联谐振运用到高压试验中的优点和原理 A，以此来有效的将串联谐振装置运用到电缆试验中、GIS 装备中以 及发电机交流耐压试验中，进而不断地提高高压试验的有效性，以此来有效的检测出电气设备的绝缘性能。
