10kv125KVA变压器耐压试验装置

串联谐振电缆交流耐压试验方法包括电缆试验超低频法、电缆试验振荡电压法、电缆试验和电感式谐振压力电阻法、中试控股电缆试验谐振耐压法、电缆试验串联谐振法、电缆试验平行共振法和六种方法，文中详细介绍了电缆交流耐压试验的三种方法。

一、超低频法

常用的是0.1Hz耐压试验，由于电缆容量大，测试变压器的容量大，需要进行工频测试，而且需要在现场提供相当大的测试电源，为电缆提供无功功率，这种方法不适合现场使用，因此，采用超低频作为测试电源，可以大大提高测试变压器的容量，理论容量为0.1hz时功率频率的1/500，易于现场实现，。但该方法对交联聚乙烯等挤塑绝缘电缆的主绝缘和副绝缘缺陷的检测并不有效，目前，该中试控股方法已应用于中低压电缆的测试。

二、振荡电压法

直流充电线，电感器放电电压的电阻，以达到一定的间隙，以获得一个阻尼振荡电压，主绝缘电缆和附件的缺陷检查，这种方法比直流电压测试更有效，但仍存在一些问题，所述振荡电压衰减之一存在时，其难以满足长电缆的需要，这两个电压电缆有较大损伤的更高的频率。

三、谐振耐压法

10kv125KVA变压器耐压试验装置谐振压力测试的方法是改变测试回路中的电感和频率，使回路处于谐振状态，能够满足高压大电流的测试要求，谐振耐压方法根据调节方式分为调频式和调频式，根据谐振方式分为串联谐振和并联谐振。

1、调感式电缆谐振耐压。通过调节反应器中并在谐振频率（50赫兹）的电缆的电容的回路反应器的电感。测试要求来实现的。

2、调频式电缆谐振耐压。通过改变测试电源的输出频率。中试控股电路中电感固定的电抗器可以与测试产品产生共振，满足测试要求。

3、电缆与谐振串联法。当试验变压器的电流满足试验要求，电压达不到试验电压时，电抗器与试验件串联测试。当回路处于谐振状态时，变压器Q倍的输出电压（Q是电路质量因数）可在试验件上产生。电源所提供的功率仅是回路中消耗的有功功率。

4、10kv125KVA变压器耐压试验装置电缆与谐振并联法。当测试电压互感器和电流主要测试要求得到满足。使用与测试参数的反并联电连接满足以使谐振电路的测试要求，当感应电流补偿试验反应器的电容性电流。

以上就是10kv125KVA变压器耐压试验装置串联谐振电缆交流耐压试验的三种方法。

ZSBP-270kVA/108kV变频串联谐振试验装置

中试控股技术指标

1．额定电压：

95kV满足35kV开关、GIS等电气设备的交流耐压试验；试验电压≤265kV,试验时间1min；

52kV满足35kV/300mm2电缆2km交流耐压试验,试验电压≤128kV,试验时间60min；

22kV满足10kV/300mm2电缆6km交流耐压试验,试验电压≤128kV,试验时间5min；

80kV满足110kV/63M VA主变中性点交流耐压试验,试验电压≤80kV,试验时间1min；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作60分钟；

4．装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动等保护功能

被试品对象及试验要求

1、10kV/300mm2电缆5km的交流耐压试验，电容量≤2.253uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

3、35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。

4、110kV/63MVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压80kV,试验时间1min。

装置主要技术参数及功能

1） 额定容量：270kVA

2） 额定电压：27kV；54kV；108kV

3） 额定电流：10A；5A；2.5A

4） 测量精度：系统有效值1.5级

5） 工作频率：30-300Hz

6） 装置输出波形：正弦波

7） 品质因素：装置自身Q≥30(f=45Hz)

8） 波形畸变率：输出电压波形畸变率≤1%

9） 输入电源：单相220或三相380V电压，频率为50Hz

10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11） 温 升：额定负载下连续运行60min后温升≤65K

12） 10kv125KVA变压器耐压试验装置保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

六、中试控股工作环境

环境温度：－10℃–40℃;

相对湿度：≤90%RH;

海拔高度: ≤1000米；

八、试验时设备组合方式

试验时设备使用关系列表

九、系统配置及其参数

(一) 变频电源ZSBP- 15kW 1台

1) 额定输出容量：15kW

2) 工作电源：220/380±10%V（单/三相），工频

3) 输出电压：0–400V

4) 额定输入电流：37.5A

5) 额定输出电流：37.5A

6) 电压分辨率：0.01kV

7) 电压测量精度：1.5%

8) 频率调节范围：30–300Hz

9) 频率调节分辨率：≤0.1Hz

10) 频率稳定度：0.1%

11) 运 行 时 间：额定容量下连续60min

12) 温 升：额定容量下连续运行60min元器件最高温度≤65K

13) 噪 声 水 平：≤50dB

14) 尺寸（长宽高mm）：460×340×420

15) 重 量：约15kg

(二) 激励变压器ZSJLB-15kVA

1) 额定容量：15kVA

2) 输入电压：0-400V

3) 输出电压：1.5/3/6kV

4) 结 构：干式

5) 尺寸（长宽高mm）：520×520×460

6) 重 量：约85kg

(三) 高压电抗器ZSDK-67.5kVA/27kV 4节

1) 额定容量：67.5kVA;

2) 额定电压：27kV

3) 额定电流：2.5A

4) 电 感 量：50H/单节

5) 品质因素：Q≥30 (f=45Hz)

6) 结 构：干式

7) 尺寸（内径高mm）：382×435

8) 重 量：约90kg

（四）电容分压器FRC-1500pF/110kV 1套

1) 额定电压：110kV

2) 高压电容量：1500pF

3) 介质损耗：tgσ≤0.5%

4) 分 压 比：1500：1

5) 测量精度：有效值1.5级

6) 尺寸（内径高mm）：?140×1000

7) 重 量：约8kg





　现场电缆测试装置根据串联谐振(也称为电缆交流耐压试验装置)原理。它们是模块化构建的，并特别为需求而设计现场测试。易于操作和坚固的反应堆具有串并联的可能性更多的单元可以优化系统的适应性到负载电容。传输和控制集装箱使世界范围内的海运成为可能和卡车。空运，特供外壳是可用的。用于测试集的安装现场，只需要一台普通的汽车起重机。

　　不同于其他现场测试技术，如0,1hz，直流或振荡波，谐振测试集产生a绝缘的电压应力类似于操作条件。这给了测试结果更多的证据和是目前的现场测试方法。

　　局部放电测量

　　测试可以伴随着部分放电测量。静态变频器每个周期只产生4个开关脉冲不干扰的pd -模式或可以抑，如果使用合适的测量系统，门控。

　　环境条件

　　测试装置的设计要求在良好的条件下工作世界各地的天气状况在陆地上或岸上。

　　电抗器线圈

　　棒芯反应器是浸渍油和内置a密封辞职缸。两个单位可以是堆叠以增加系统的输出电压。反应堆是低重量的设计与固定电感。

　　励磁变压器

　　带避雷器保护的罐式变压器和一个自动接地是用来激励的谐振电路。电压和功率是相适应的系统要求。

　　变频器

　　该10kv125KVA变压器耐压试验装置中试控股变换器产生的方波电压为15至250赫兹之间的可调频率。这电压为励磁变压器供电。由于串联谐振原理，测试电压不过完美的正弦波形状。这个系统调到通过改变频率来共振。

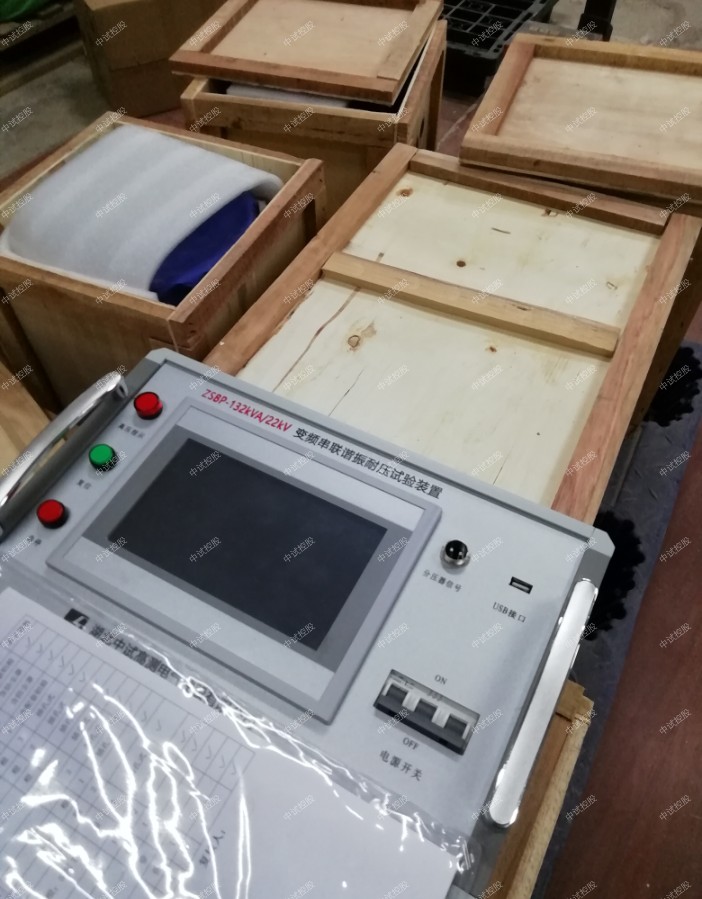

　　控制单元/电压测量

　　控制单元与触摸屏面板集成在一起变频器外壳，可实现自动化和手动测试。一个单独的计算机存储测量数据并生成测试协议。高压由内置的峰值电压表与高压分压器配合测量与基载电容器同时工作。
