10kv变压器耐压试验装置

励磁变压器的容量和电压仅为试验电压和容量的1/q。试验设备体积小,重轻,非常有利于现场试验。

ZSBP-75KVA/75KV变频串联谐振耐压试验装置、10kv变压器耐压试验装置
设备主要配置及技术参数说明：

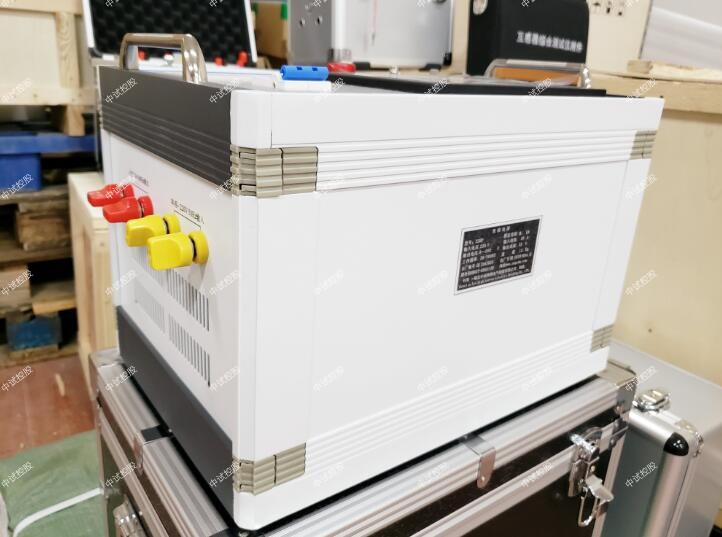

1.变频电源一台：
额定功率：10kVA；
输入电压： 220V 45～65Hz
输出电压：0～250V可调
输出电压频率：30～300Hz
0.01Hz步进可调
频率不稳定度≤0.02%
输出电流：0～40A
重量：16kg

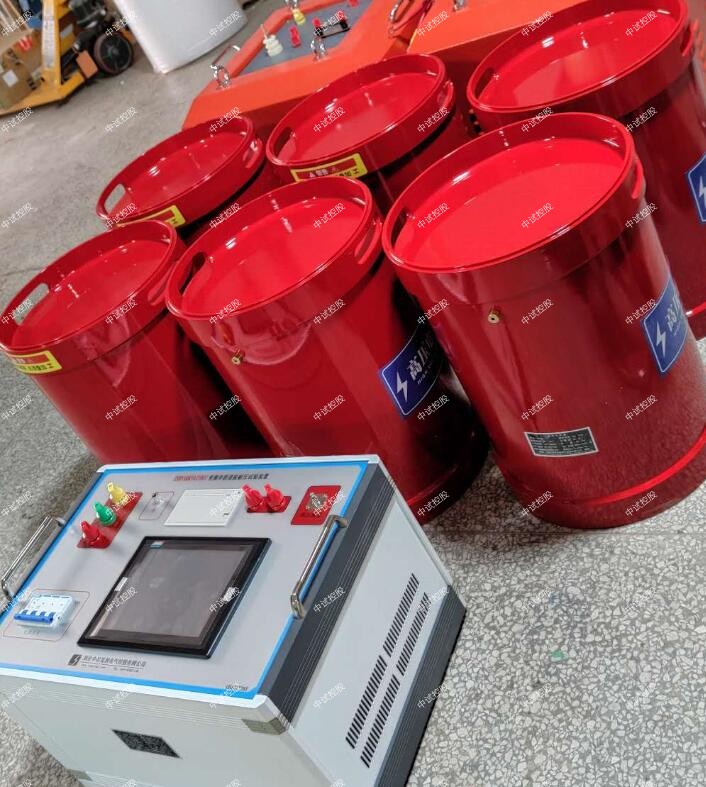

2. 高压谐振电抗器（共3台）：25KVA/25KV
额定工作电压：25kV
额定工作电流：1A
额定电感量：90H
连续工作时间：60min
温    升：小于60度
工作频率：30-300Hz
重量：35kg
3. 激励变1台：
中试控股额定容量：8kVA
输入电压：250V
输出电压：1.5kV， 3kV，
4.电容分压器一台：FRC-80kV纯电容式
   高压电容量：2000pF
分压比：1000:1
   工作频率：30～300Hz
   误差精度：1.5%
   额定电压:80kV
   10kv变压器耐压试验装置重量：10kg

电缆串联谐振试验装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。它在电缆耐压中起到过电压保护、过电流保护、放电保护、击穿跳闸保护、过热保护等作用。
电缆串联谐振试验装置主要用途在以下几个方面：
6kV-500kV高压交联电缆 的交流耐压试验；
6kV-500kV变压器 的工频耐压试验 ；
GIS和SF6开关 的交流耐压试验 ；
发电机 的交流耐压试验
其它电力高压设备如母线，套管，互感器的交流耐压试验。

串联谐振与高压发生器的不同之处
串联谐振（变频串联谐振）是耐压试验中的一种，它主要针对 10kV-220kV、变电站及线路等所有电气主设备的交流耐压试验。
同样是耐压试验设备的高压发生器，它们两者有什么区别吗？
中试控股10kv变压器耐压试验装置运用串联谐振原理, 通过调节变频控制器的输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。
而直流高压发生器和超低频高压发生器与串联谐振不同的是超低频高压发生器只能应用于10kV和35kV的电缆，串联谐振耐压装置可使用10-220kV等规格,主变,发电机, CVT,开关等。直流高压发生器施加的“直流耐压”;串联谐振施加的“交流耐压’。
