35kv电缆耐压试验装置

变频串联谐振试验装置风扇不能启动

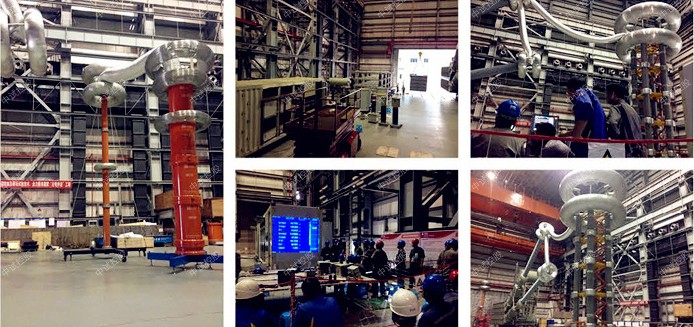

变频串联谐振试验装置中试控股能够解决不同电压等级电气设备进行交流耐压试验要求的成套试验装置。

变频串联谐振试验装置具有过压、过流、零位启动、闪络保护等保护功能，使用过程中如果出现风扇不能启动一定要停止试验并排查故障。

35kv电缆耐压试验装置出现风扇不能启动的原因一般有两点：

1）急停、故障保护、失谐保护后，没有按“故障复位”；

2）内部温度过高，功率元件热保护；

中试控股排除方法：关断仪器电源，将仪器静置 30 分钟左右，重新开启 电源，按仪器面板上的“复位”键，再启动仪器。

ZSBP-88kVA/44kV变频串联谐振试验装置技术指标

1．额定电压：

22kV---满足10kV/300mm2电缆的交流耐压试验,试验电压≤22kV,试验时间5min；

42kV---满足10kV开关等电气设备的交流耐压试验,试验电压≤42kV,试验时间1min；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作60分钟；

4．装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动等保护功能　　

四、被试品对象及试验要求

1、10kV/300mm2电缆2km交流耐压试验，电容量≤0.751uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

五、装置主要技术参数及功能

1） 额定容量：88kVA

2） 额定电压：22kV；44kV

3） 额定电流：4A；2A

4） 测量精度：系统有效值1.5级

5） 工作频率：30-300Hz

6） 装置输出波形：正弦波

7） 品质因素：装置自身Q≥30(f=45Hz)

8） 波形畸变率：输出电压波形畸变率≤1%

9） 输入电源：单相220或三相380V电压，频率为50Hz

10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11） 温 升：额定负载下连续运行60min后温升≤65K

12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

六、工作环境

环境温度：－10℃–40℃;

相对湿度：≤90%RH;

海拔高度: ≤1000米；

八、试验时设备组合方式

试验时设备使用关系列表

九、35kv电缆耐压试验装置系统配置及其参数

(一) 变频电源ZSBP- 6kW 1台

1) 额定输出容量6kW

2) 工作电源：220/380±10%V（三相），工频

3) 输出电压：0–400V

4) 额定输入电流：15A

5) 额定输出电流：15A

6) 电压分辨率：0.01kV

7) 电压测量精度：1.5%

8) 频率调节范围：30–300Hz

9) 频率调节分辨率：≤0.1Hz

10) 中试控股频率稳定度：0.1%

11) 运 行 时 间：额定容量下连续60min

12) 温 升：额定容量下连续运行60min元器件最高温度≤65K

13) 噪 声 水 平：≤50dB

14) 尺寸（长宽高mm）：400×280×400

15) 重 量：约10kg

(二) 激励变压器ZSJLB-6kVA/1.5/3kV/0.4kV 1台

1) 额定容量：6kVA

2) 输入电压：0-400V

3) 输出电压：1.5/3kV

4) 结 构：干式

5) 尺寸（长宽高mm）：450×330×430

6) 重 量：45kg

(三) 高压电抗器ZSDK-44kVA/22kV 2节

1) 额定容量：44kVA;

2) 额定电压：22V

3) 额定电流：2A

4) 电 感 量：55H/单节

5) 品质因素：Q≥30 (f=45Hz)

6) 结 构：干式

7) 尺寸（内径高mm）：?282×435

8) 重 量：约45kg

（四）电容分压器ZSFRC-2500pF/50kV 1套

1) 额定电压：50kV

2) 高压电容量：2500pF

3) 介质损耗：tgσ≤0.5%

4) 分 压 比：1000：1

5) 测量精度：有效值1.5级

6) 尺寸（内径高mm）：?140×500

7) 重量：约6 kg

35kv电缆耐压试验装置根据电缆类型不同，微安表有不同的接线方式，一般都采取微安表接在高压侧，高压引线及微安表加屏蔽。对于带有铜丝网屏蔽层且对地绝缘的电力电缆，也可将微安表串接在被试电缆的地线回路，在微安表两端并联一放电开关，测量时将开关拉开，测量后放电前将开关合上，避免放电电流冲击损坏微安表。

应在高压侧直接测量试验电压。因为采用半波整流或倍压整流时，如采取在低压侧测量电压换算至高压侧电压的方法，由于电压波形和变比误差以及杂散电流的影响，可能会使高压试验电压幅值产生较大的误差，故应在高压侧直接测量试验电压。

中试控股每次串联谐振试验完毕，应先降压，切断电源。然后对被试电缆用每千伏约80千欧的限流电阻对地放电数次，然后再直接对地放电，放电时间应不少于5分钟以保证充分放电。
