6kv电缆耐压试验装置

串联谐振试验装置的原理是运用串联谐振，通过调节节变频控制器的输出频率, 使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。

电力系统中,过电压现象十分普遍。若是没有防范措施,随时都可能发生,也随时都可以发现。引发电网过电压的缘由很多。

6kv电缆耐压试验装置主要可分为谐振过电压、操作过电压和雷电过电压;其中谐振过电压在正常运行操作中泛起频仍,过电压一发生,往往造成电气装备的损坏和年夜面积的停电事故。

由于谐振过电作用时间较长，所引发谐振现象的缘由又很多,是以在选择庇护措施方面造成很高的损失。为了尽量地避免谐振过电压的发生, 在设计和操作电网装备时,应进行需要的估算和放置,以免达到谐振条件;或接纳适当的避免谐振的措施。

我们做10KV300平3km电缆耐压一般用ZSBP-132kVA/66kV变频串联谐振试验装置

ZSBP-132kVA/66kV变频串联谐振试验装置技术指标

1．额定电压：

22kV---满足10kV/300mm2电缆的交流耐压试验,试验电压≤22kV,试验时间5min；

42kV---满足10kV开关等电气设备的交流耐压试验,试验电压≤42kV,试验时间1min；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作60分钟；

4．装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动等保护功能　

四、被试品对象及试验要求

1、10kV/300mm2电缆3km交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

五、6kv电缆耐压试验装置装置主要技术参数及功能

1） 额定容量：132kVA

2） 额定电压：66kV

3） 额定电流：6A

4） 测量精度：系统有效值1.5级

5） 工作频率：30-300Hz

6） 装置输出波形：正弦波

7） 品质因素：装置自身Q≥30(f=45Hz)

8） 波形畸变率：输出电压波形畸变率≤1%

9） 输入电源：单相220或三相380V电压，频率为50Hz

10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11） 温 升：额定负载下连续运行60min后温升≤65K

12） 中试控股保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

六、工作环境

环境温度：－10℃–40℃;

相对湿度：≤90%RH;

海拔高度: ≤1000米；

九、系统配置及其参数

(一) 变频电源ZSBP- 6kW 1台

1) 额定输出容量：6kW

2) 工作电源：220/380±10%V（三相），工频

3) 输出电压：0–400V

4) 额定输入电流：15A

5) 额定输出电流：15A

6) 电压分辨率：0.01kV

7) 电压测量精度：1.5%

8) 频率调节范围：30–300Hz

9) 频率调节分辨率：≤0.1Hz

10) 频率稳定度：0.1%

11) 运 行 时 间：额定容量下连续60min

12) 温 升：额定容量下连续运行60min元器件最高温度≤65K

13) 噪 声 水 平：≤50dB

14) 尺寸（长宽高mm）：400×280×400

15) 重 量：约10kg

(二) 激励变压器ZSJLB-6kVA/1/3/0.4kV 1台

1) 额定容量：6kVA

2) 输入电压：0-400V

3) 输出电压：1/3kV

4) 结 构：干式

5) 尺寸（长宽高mm）：450×330×430

6) 重 量：约45kg

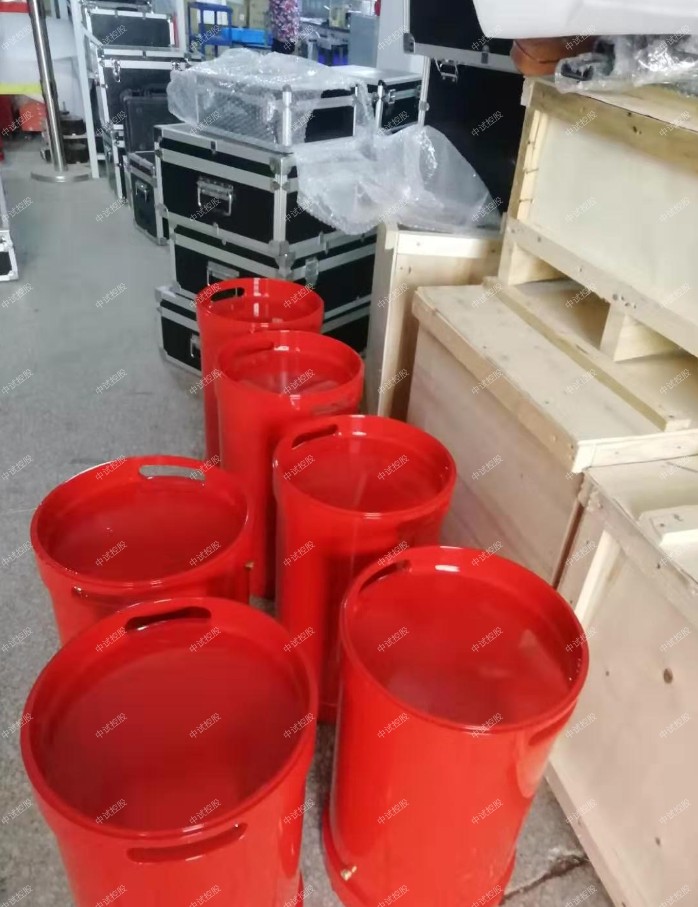

(三) 高压电抗器ZSDK-44kVA/22kV 3节

1) 额定容量：44kVA;

2) 额定电压：22kV

3) 额定电流：2A

4) 电 感 量：55H/单节

5) 品质因素：Q≥30 (f=45Hz)

6) 结 构：干式

7) 尺寸（内径高mm）：?282×435

8) 重 量：约48kg

（四）电容分压器ZSFRC-2500pF/70kV 1套

1) 额定电压：70kV

2) 高压电容量：2500pF

3) 介质损耗：tgσ≤0.5%

4) 分 压 比：1000：1

5) 测量精度：有效值1.5级

6) 尺寸（内径高mm）：?140×500

7) 重量：约6kg
