35KV电缆打耐压试验装置

试验时注意事项

1、中试控股在做试验时，变频电源与电抗器之间的距离尽可能为大，以避免发生安全事故；

2、35KV电缆打耐压试验装置的变频电源部分为触摸屏形式，在点动屏幕时，动作要轻，如果在触屏操作时用力过猛或速度太快，就有可能无法进入下一个菜单或机器不能启动；需要按一下复位键再返回主菜单，间隔5秒钟之后再启动，或者直接关闭电源再启动；

3、在对设备进行参数设置时，“装置电压”这一栏不能更改，“装置电压”指的是出厂试验时与分压器配套设置的，如果“装置电压”改变了，分压器采样信号就会有所改变，测出来的试验电压有可能偏大或偏小，对被试品的耐压试验就有一定的影响。所以试验人员在装置开机时就要把“装置电压”记录下来，以避免装置电压在误动以后，好查阅并更改；

4、在做电容量较大或损耗较高的被试品试验时，例如“发电机，容量大的电机，1.5km以上的电缆”，系统Q值较低，设置“输出电压”为30V～50V之间，在一般情况下，“输出电压”设置为10V～20V之间。在做10kV以下，长度500m以内电缆试验时，应选择较低的励磁电压，“输出电压”为设置10V。否则，在找谐振点时，中试控股试验电压会超过被试品的额定耐压值，这时系统Q值较高，容易造成被试品击穿。

ZSBP-88kVA/22kV 变频串联谐振试验装置、35KV电缆打耐压试验装置
一、 被试品对象及试验要求：
10kV/300mm2电缆2km的交流耐压试验，电容量≤0.751uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

10kV/5000kW电机的交流耐压试验，电容量≤0.03uF，试验频率45-65Hz，试验电压16kV，试验时间1min。

二、 工作环境：

1. 环境温度：－150C –45 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度: ≤3000米；

三、 装置主要技术参数及功能：

1. 额定容量：88kVA；

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压：22kＶ ；

4. 额定电流：4A；

5. 工作频率：30-300Hz；

6. ZSBP-88kVA/22kV 变频串联谐振试验装置、35KV电缆打耐压试验装置装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

9. 温 升：额定负载下连续运行5min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. 测量精度：系统有效值1.5级；

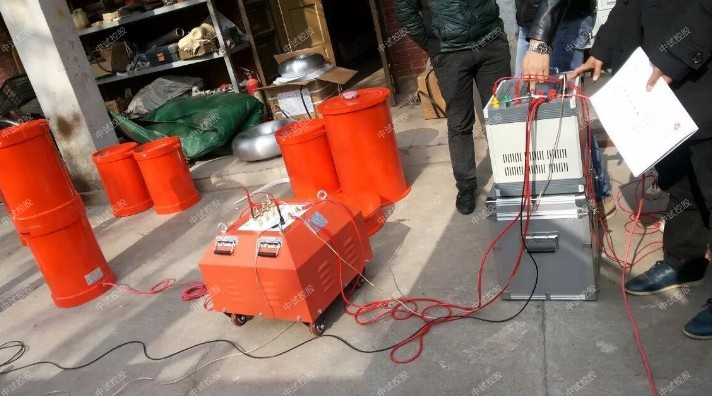

　中试控股串联谐振试验装置通常包括调频电源、谐振电抗器、励磁变压器以及分压器等，其中串联谐振回路由电容和谐振电抗器共同构成，电容分压器与被试品并联以测得其谐振电压值的大小，同时为过电压保护信号之用;调频调压功率通过激励变压器耦合到串联谐振回路从而为其提供激励功率 。
