为何变频串联谐振装置能够找到绝缘弱点?

在高压试验中，中试控股变频串联谐振试验成套装置是很好的选这是因频串联谐振试验成套装置有许多学生优点。例如，其分体式结构优化设计和小容量变频电源使串联谐振体积更小、更轻，易于在测试通过现场使用移动，并且我们可以同时根据实际测试的具体工作要求企业灵活地改变自己测试实验装置。更重要的优点是变频串联谐振试验成套装置是否能够实现快速有效地研究发现这些设备的绝缘弱点。那么他们为什么串联谐振能有效地提高发现绝缘薄弱环节呢?
这是因为变频串联谐振试验成套装置通过谐振电抗器与被测产品的电容串联，产生谐振，得到试验所需的大电流，高压，再通过变频电源的输出频率使电路串联谐振。 此时，中试控股正是由于电路的谐振，使得变频电源中较小的输出电压能够在被测产品上产生较高的测试电压，并联谐振或测试变压器进行电压测试。 与两者相比，短路电流是击穿电流的数百倍。
这是因为独特的串联谐振试验理论和针对性，串联谐振的专业技术设计，能够快速，有效地检测出被测产品的绝缘缺陷，中试控股以帮助电力职工有效地完成测试压力测试产品，完善的测试和工作效率。

ZSBP-324kVA/270kV变频串联谐振交流耐压装置、高压电缆耐压试验仪器串联谐振分压器的作用及在谐振时电抗等于多少

第一，能够发现社会中危险的部位。因为每一个设备虽然说在使用时有着非常高的效率，但是时间一长或多或少都会有相应的问题，比如说电压不稳定，电阻不稳定，这些问题如果没有得到比较好的解决，长时间之后就会成为一种安全隐患，一旦爆发的话就会给工厂给工人带去非常大的伤害。
但是如果在了解设备的电压电阻问题时，就可以通过串联谐振装置增压器，对社会做一个耐压实验，能够从耐压实验中了解该设备的电压如何？该设备所存在的问题集中在哪个方面，也能够及时的将其解决掉，总比在什么都不清楚的情况下就去选择一种解决方案，这种做法是非常盲目的，也是非常不可取的，只是浪费时间而已。

第二，串联谐振分压器的实际作用也包括它能够获得更多的电压，因为在无线电工程中，它的电压是非常低，自然保证不了整个信号的传输非常快，但是如果在使用时能够通过串联谐振分压器对其进行检测的话，也能够获得更大的电压，能够保证整个系统效率比较高，而且能够加强整个信号的传输力度。

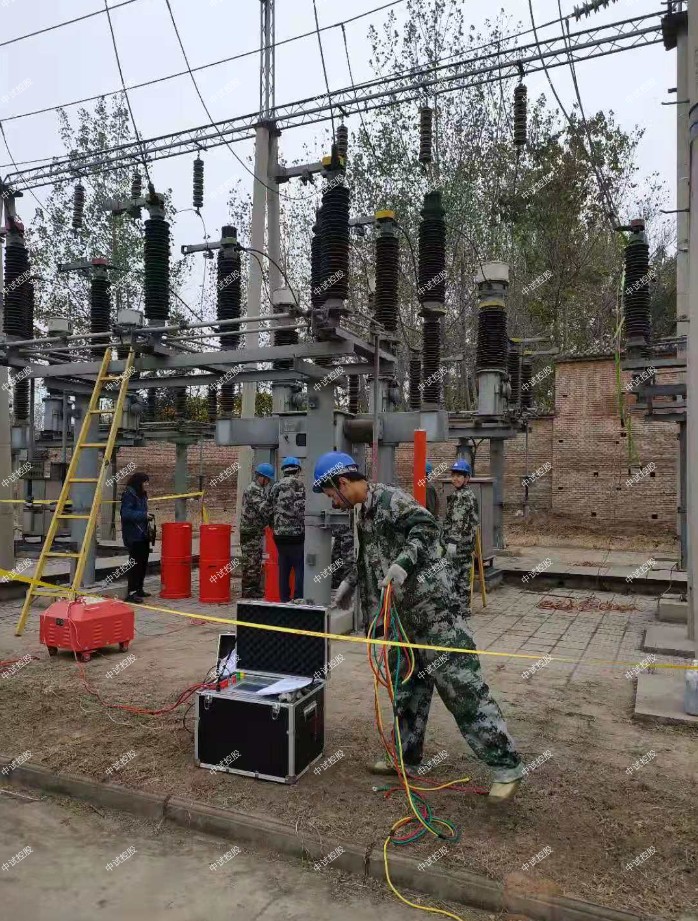

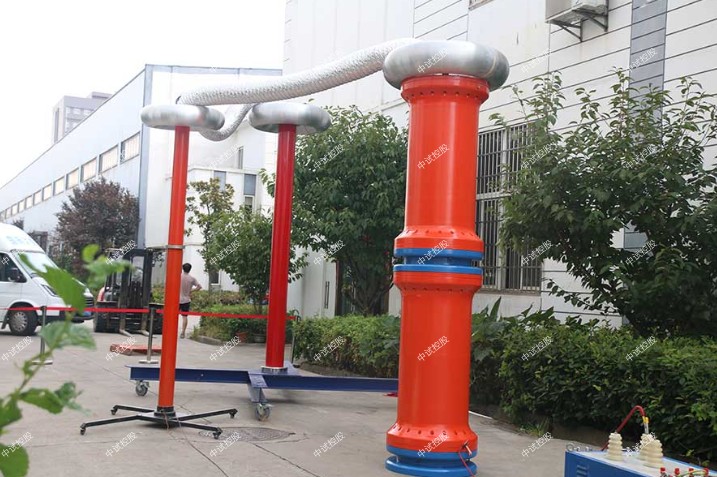

变频串联谐振主要由变频电源、励磁变压器、电抗器和电容分压器组成。变频串联谐振试验装置采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备的交流耐压试验。用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

中试控股变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压回即为加到试品上电压。

变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

串联谐抄振又称电压谐振，对于RLC串联谐振电路，当电流与电压同相时，工程上将电路的这一特殊状态定义称为谐振。由电流与电压同相可以得出，发生谐振的条件为Im[Z(jw0)]=X(jw0)=w0L-1/w0C=0。也就是频率特性φ(jw)在w0处有φ(jw0)=0。

ZSBP-324kVA/270kV变频串联谐振交流耐压装置、高压电缆耐压试验仪器
串联谐振被试品对象及试验要求：

110kV开关、母线、绝缘子、套管等电气设备的交流耐压试验，中试控股试验频率为20-300Hz,试验电压不超过265kV。

110kV/40000kVA主变分段绝缘的交流耐压试验，电容量≤0.018μF，试验频率为45-65Hz，试验电压不超过80kV。

35kV/300mm2电缆1km，电容量≤0.1945μF，试验频率为20-300Hz,试验电压52kV。

6kV/3*120mm2电缆6500m，电容量≤2.13μF，试验频率为20-300Hz,试验电压15kV。

10kV/50MW发电机，中试控股电容量≤0.33uF，试验频率为45-55Hz，试验电压不超过23kV。

工作环境：

环境温度：－150C –40 0C;

相对湿度：≤90%RH;

海拔高度: ≤3000米；

装置主要技术参数及功能：

额定容量：324kVA；

输入电源：单相220V/三相380V电压，频率为50Hz；

额定电压：45kV；90kV；180kV；270kV

额定电流：7.2A；3.6A；1.8A；1.2A；

工作频率：20-300Hz；

波形畸变率：输出电压波形畸变率≤1%；

工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

温 升：中试控股额定负载下连续运行60min后温升≤65K；

品质因素：装置自身Q≥30(f=45Hz)；

保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

测量精度：系统有效值1.5级；
特点：
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，便于现场使用。
3、ZSBP-324kVA/270kV变频串联谐振交流耐压装置、高压电缆耐压试验仪器具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。
4、能存储和异地打印数据，存入的数据编号是数字，方便识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、ZSBP-44kVA/44kV变频串联谐振耐压试验装置采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。
7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。
8、中试控股设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，中试控股使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
9、有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。
10、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q，而用并联谐振或者试验变压器做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
11、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。

串联谐振是电压最高还是电流最大及为什么要保持输出电压恒定

在电阻、电感及电容百所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的度电压U与电流I的相位相同，电路呈现纯电阻性，这就是回串联谐振。当电路发生串联谐振时电路的阻抗Z=√R2 (XC-XL)2=R，电路中总阻答抗最小，电流达到最大值。
首先LC串联谐度振，电路的整体阻抗为0欧，那么RLC串联谐振的整体阻抗为R的阻值。
这时候电问路的电流等于U/R。而由于串联，流过 阻 容 感（RLC）的电流式相同的，那么电感上答的电压为感抗乘电流，电容上的电压幅值和电感上相同。
我们把R减小，那么电流就会加大，回电阻为0的话，理论上电流等于无穷大，那么电感电容上的电压答也都分别是无穷大。
换句话说，电阻值的大小直接影响到电感上输出电压的高低。减小电阻值很容易得到高电压，这是很危险的。
所以我们要控制输出电压大小作为保护。

串联谐振式逆变器和并联谐振式逆变器的直流侧分别是电压源和电流源。因此,也称为电压型逆变器介一一和电流型逆变器、,两者之存在着对偶性。下面对两者应用过程中的主要差别进行比较分析。串联谐振式逆变器短路保护较为困难,并联谐振不易进行开路保护。

  中试控股串联谐振式逆变器采用电压源供电,在输入端并接有大的滤波电容,在逆变器发生短路故障时,由于电容器上电压不能突变,瞬时放电电流将会很大,极易造成功率管的过流损坏,此时必在功率器件的允许短路时间内采取保护措施,可以通过研制合理有效的保护电路予以克服。相反,并联谐振式逆变器采用电流源供电,逆变器输入端末端串接有一大滤波电感,在逆变器发生短路故障时,短路电流的上升将会受到此滤波电感的抑制,功率器件的短路保护就相对比较容易实现。但是,为了能使电感上的能量及时释放,必须时刻保持电感通路,当逆变器负载开路时,就会在电感上感生很大的电动势,并加在开关管上,极易造成开关管的过压击穿,负载开路保护相对困难。
