输电线路参数测试仪(异频法)

输电线路异频参数测试系统使用方法

1.仪器现场测试接线

测试开始前，将测量端的线路引下线可靠接入大地，中试控股并将面板左上角的仪器接地端子可靠接入大地，然后分别将电源输出信号地N和电压输入信号地UN分别可靠接入大地，将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧，最后将电压测量端子UA、UB、UC接入线路引下线线路侧，如图5-1，仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员安全。

仪器测试采用四极法原理，被测线路需要电流引下线3根，电压引下线3根，电流测试线位于测试电源侧，电压引下线位于线路侧，以消除测量端的测试线和接触电阻的影响。如果测试引下线只引出3个端子，尽量用截面积足够大的导线，并保证与线路测量端可靠连接，避免引入较大的接线误差。

中试控股仪器测试接线极为简捷，只需一次接入上述测试线，通过仪器自动控制测量方式和被测线路对端接线方式配合，即可完成所有序参数测量，大大提高测试效率和操作安全性。零序测试时，仪器内部已经将A、B、C三相短接输出。但电压测试通道会测试到引线电阻，导致引起额外的误差。 如果线路很短，为确保测试准确度，零序阻抗测试时，请严格按照接线图接线。仪器内部已经将N、UN、左上角的仪器接地端等三个柱子可靠连接，现场接线时可以只连接左上角的仪器接地端到大地就可以了。

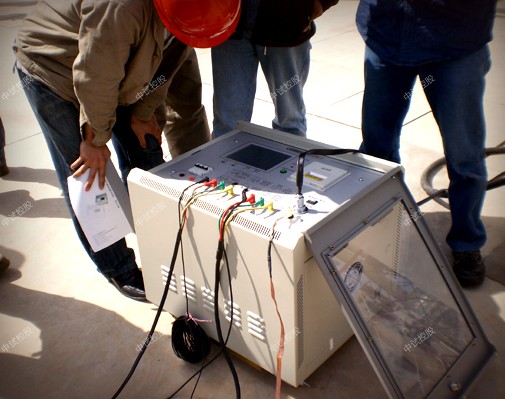

ZSXL-Y 输电线路异频参数测试系统、输电线路参数测试仪(异频法)
ZSXL-Y输电线路异频参数测试系统，集成异频测试电源、测量仪表、数学模型于一体，消除强干扰的影响，保证仪器设备的安全，能极其方便快速、准确地测量输电线路的工频参数。

特征
1、本输电线路异频参数测试系统能快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，还可以测量线路间互感和耦合电容(线路直阻采用专门的线路直阻仪进行测量) ；
2、抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量；
3、外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量；
4、输电线路异频参数测试系统以DSP数字信号处理器为内核，中试控股实现测试电源、仪表、计算模型集成化，将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶，旋转鼠标操作方式，面板汉字微型打印机打印结果，操作十分简便；
5、测试过程快捷，仪器自动完成测试方式控制、升压降压控制和数据测量和计算，并打印测量结果，一个序参数的测量约一分钟就能完成，试验时间缩短，工作量大大减小，5分钟内可完成传统方法两个小时的工作量；
6、ZSXL-Y 输电线路异频参数测试系统、输电线路参数测试仪(异频法)测量精度高，仪器本身提供接近工频的异频电源(47.5Hz和52.5Hz)，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；
7、解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；
8、输电线路异频参数测试系统可以保存2048组测试数据，并能够通过USB接口导出到上位计算机进行数据管理及报告生成。

参数

仪器供电电源 三相，AC380V±10%，15A，50Hz (有效值)
仪器内部异频电源特性 最大输出电压 三相，0～200V(有效值＜±1%)
最大输出电流 5A
输出频率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因数在0.1～1.0时，±0.5%读数±1个字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
ZSXL-Y 输电线路异频参数测试系统、输电线路参数测试仪(异频法)最大输出功率 三相3×3kW(9kW)
具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路)
测量范围 电容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
线路长度从0.3km到400km均应能够稳定准确测试
测量分辨率 电容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
测量准确度 电容 ≥1μF时，±1%读数±0.01μF
＜1μF时，±3%读数±0.01μF
阻抗 ≥1Ω时，±1%读数±0.01Ω
＜1Ω时，±3%读数±0.01Ω
阻抗角 测试条件：电流＞0.1A
±0.3°(电压＞1.0V)，±0.5°(电压:0.2V～1.0V)
保护功能护功能 仪器具有过流、过压、接地等保护功能。 仪器面板带有三相保险，过流过压都是通过保险保护仪器安全和操作人员安全(前提是按照高压试验安全操 作要求，将仪器大地端子可靠接地)，不会烧坏仪器。
波形畸变率 正弦波，畸变率＜2%。
绝缘性能、抗震性能   绝缘电阻(MΩ)
电源输入端 大于10 MΩ
电流输出端 大于10 MΩ
电压测量端 大于10 MΩ
耐压强度 1.5kV，1min，无击穿飞弧；满足长途、恶劣路面运输,试验室做0.5m跌落试验后能可靠稳定测试
ZSXL-Y 输电线路异频参数测试系统、输电线路参数测试仪(异频法)抗干扰参数 抗干扰电流 线路首末两端短接接地时不小于50A。 能在仪器输出信号与干扰信号之比为1：10的条件下稳定准确完成测试。 具有二相线路工频参数测试的功能。
重量 主机65Kg
输电线路异频参数测试系统使用环境 使用环境：环境温度：-15℃～40℃；相对湿度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

中试控股正序参数测试接线及对端操作

在正序电容（正序开路）测试中，被测线路对端（相对于测量端）开路，将仪器电源输出引至被测线路测量端外侧电流引下线，电压测量输入端接至电压引下线，三相、两相、单相回路的测试接线如图5-1所示。

进行正序阻抗（正序短路）测试时，中试控股将对端短接接地，如图5-2。实际测量中，由于仪器测试电源三相平衡度较高，对端完全可以接地，不会引入超过精度要求的测量误差。这样，可以与零序阻抗测试时的对端状况保持一致，简化对端操作，提高工作效率。

3.零序参数测试接线及对端操作

在零序电容（零序开路）测试中，通过仪器内部的控制回路切换测试信号连接方式，实际的测试接线相当于图5-3所示的连接关系。零序电容测试中，测量端三相短接，仪器只输出一相测试电源到被测线路。对端保持三相开路状态，不影响测试准确度，与正序电容状态一致，可以简化对端操作，提高工作效率。

零序阻抗（零序短路）测试时，将对端线路短接，并可靠接至大地，如图5-4所示，其余信号引线与零序电容测量时保持一致。

4.互感测试接线及对端操作

测试两条输电线路间的互感时，被测线路测量端和对端三相分别短接，对端接大地，将仪器输出C和电压测量端子UC分别接入被测线路1的测试引下线，被测线路2的测量端引下线接入面板互感测量端子UH（UC），端子UL（UN）接大地，如图5-5所示。

5.耦合电容测试接线及对端操作

中试控股测试两条输电线路间的耦合电容时，被测线路1，2的测量端和对端三相分别短接，对端不接地，被测线路1的电流引下线接至仪器输出端C，电压引下线接至电压测量端UC，被测线路2的首端分别接至UN和N端，N端接大地，如图5-6。

图5-6的电路实际上测量的是线路1、2之间的耦合电容和被测线路1的零序电容之和，所以进行耦合电容测试前应先测量被测线路1的零序电容。
