110kV电流电压式互感器交流耐压谐振装置

本设备已在控制箱和主要部件内，采取多重暂态过电压保护措施，能保证设备的正常工作。
      此外，在试验接地线布置方面还应注意采取下列保护措施：
      1、试验设备(谐振电抗器、分压器、励磁变压器等)应尽量靠近被试电缆头，减少试验接地线的长度，即减少接地线的电感量。
      2、中试控股采用专配的一点接地式试验接地线组。特别注意试验接地线应尽可能的短，不要任意延长接地线长度。
      3、试验时操作人员除接触调谐、调压绝缘旋钮外，不要触及控制箱金属外壳，否则在高压侧击穿或放电时，可能有轻微的刺痛感。有条件时，建议操作人员站在橡胶绝缘垫上工作。
      4、试验变压器有800V、1000V、1500V三个端子，当系统所需高压小于15kV时选用800V端子，当系统所需高压大于15kV小于60kV时1000V端子，当系统所需高压大于60kV时选用1500V端子。

ZSBP-110kV电流电压式互感器交流耐压谐振装置

1、帮助实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

特征
试验对象：110kV等级互感器，CVT，电容量0.01-0.02uF，试验频率为50Hz，试验电压不超过80kV

额定容量：40kVA；
输入电源：220V，频率为50Hz；
额定电压：80kV；
额定电流：0.5A；
工作频率：50Hz；
波形畸变率：输出电压波形畸变率≤1%；
工作时间：额定负载下允许连续5min；过压1.1倍1分钟；
温    升：额定负载下连续运行5min后温升≤65K；
品质因素：装置自身Q≥10(f=50Hz)；
测量精度：系统有效值1.5级；

激励变压器ZSJLB-3kVA/5kV         1台
额定容量：3kVA；
输入电压：0-200V，单相；
输出电压：5kV；
结    构：干式；
重    量：约38 kg；

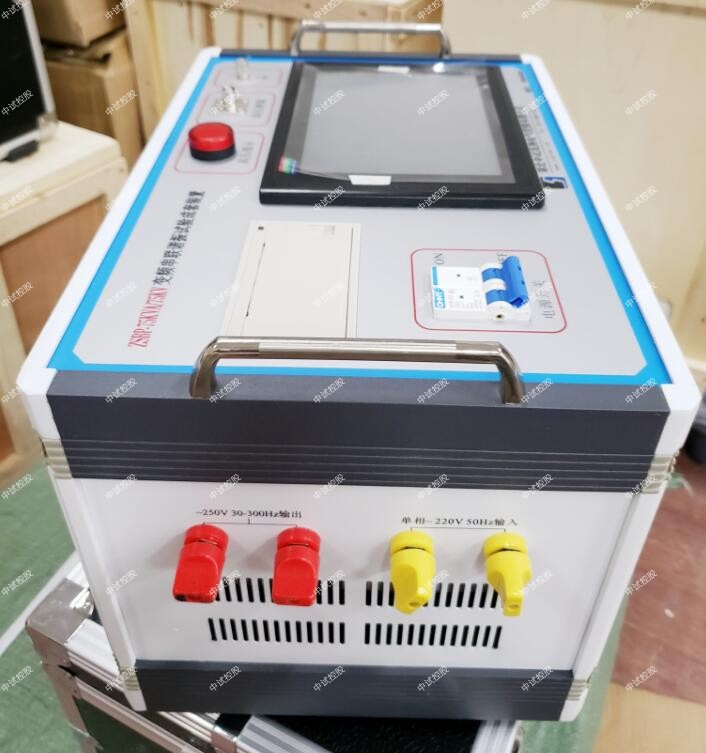

操作箱ZSXB-3KVA/0.22KV
额定输出容量：3kVA
工作电源：220±10%V工频
输出电压：0 - 250V，
额定输入电流：12A
额定输出电流：12A
运行时间：额定容量下连续5min

ZSBP-110kV电流电压式互感器交流耐压谐振装置额定容量下连续运行5min元器件zui高温度≤65K;
噪声水平：≤50dB
重    量：约15kg；

可调电抗器ZSDK-20kVA/40kV          2节
额定容量：205kVA;
额定电压：40kV；
额定电流：0.5A；
电感量：250H-510H/单节可调
品质因素：Q≥10 (f=50Hz)；
重    量：约45kg；

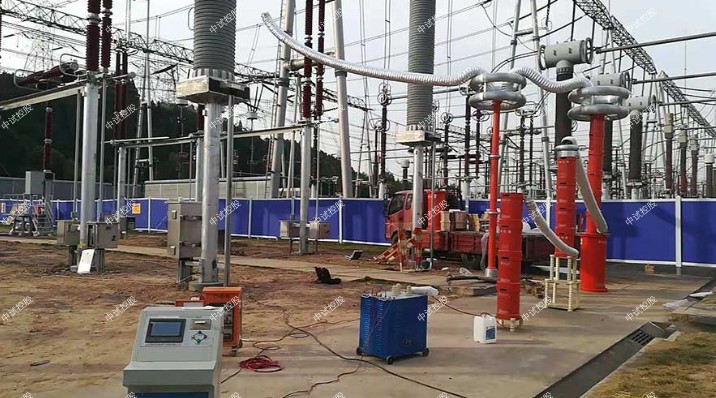

ZSBP-110kV电流电压式互感器交流耐压谐振装置是耐压试验中的一种，它主要针对 10kV-220kV、变电站及线路等所有电气主设备的交流耐压试验。

同样是耐压试验设备的高压发生器，它们两者有什么区别吗？

串联谐振试验装置运用串联谐振原理, 中试控股通过调节变频控制器的输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。

而直流高压发生器和超低频高压发生器与串联谐振不同的是超低频高压发生器只能应用于10kV和35kV的电缆，串联谐振耐压装置可使用10-220kV等规格,主变,发电机, CVT,开关等。直流高压发生器施加的“直流耐压”;串联谐振施加的“交流耐压’。

ZSBP-110kV电流电压式互感器交流耐压谐振装置

串联谐振电路的频率: (1)公式:fp=f√Xc=Xz=1/2π√LC
(2)当r-c串联电路想要产生谐振时,可以调节电源频率f、电感I或电容c
使其达到谐振频率fr ,而不考虑电阻r。
