10kV、300mm2电缆打6km交流耐压试验装置

1、谐振的定义:电路中L、C的两个分量的能量相等。 当电路中的一个电抗元件释放能量时,另一个电抗元件必须吸收相同的能量,中试控股也就是说,在两个电抗元件之间将产生能量脉动。

2、10kV、300mm2电缆打6km交流耐压试验装置电路必须有电感L和电容C才能产生谐振。

3、对应于共振的频率是共振频率,或共振频率,用F r示

4、中试控股串联谐振电路的条件:当q=qi2xl=i2xc时当XL=XC时,这是R-L-C串联电路谐振的条件。
串联谐振（变频串联谐振）是耐压试验中的一种，中试控股它主要针对 10kV-220kV、变电站及线路等所有电气主设备的交流耐压试验。

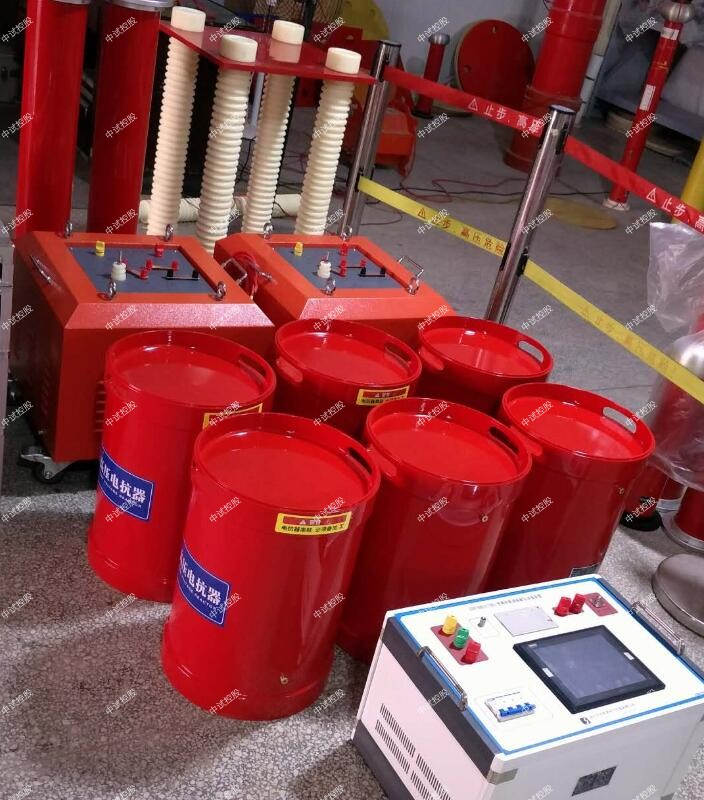

ZSBP-270kVA/108kV变频串联谐振试验装置

10kV、300mm2电缆打6km交流耐压试验装置技术指标

1．额定电压：

95kV---满足35kV开关、GIS等电气设备的交流耐压试验；试验电压≤265kV,试验时间1min；

52kV---满足35kV/300mm2电缆2km交流耐压试验,试验电压≤128kV,试验时间60min；

22kV---满足10kV/300mm2电缆6km交流耐压试验,试验电压≤128kV,试验时间5min；

80kV---满足110kV/63M VA主变中性点交流耐压试验,试验电压≤80kV,试验时间1min；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作60分钟；

4．装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动等保护功能

10kV、300mm2电缆打6km交流耐压试验装置被试品对象及试验要求

1、10kV/300mm2电缆6km的交流耐压试验，中试控股电容量≤2.253uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

3、35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。

4、110kV/63MVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压80kV,试验时间1min。

装置主要技术参数及功能

1） 额定容量：270kVA

2） 额定电压：27kV；54kV；108kV

3） 额定电流：10A；5A；2.5A

4） 测量精度：系统有效值1.5级

5） 工作频率：30-300Hz

6） 装置输出波形：正弦波

7） 品质因素：装置自身Q≥30(f=45Hz)

8） 波形畸变率：输出电压波形畸变率≤1%

9） 输入电源：单相220或三相380V电压，频率为50Hz

10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11） 温 升：额定负载下连续运行60min后温升≤65K

12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

六、工作环境

环境温度：－10℃–40℃;

相对湿度：≤90%RH;

海拔高度: ≤1000米；

八、试验时设备组合方式

试验时设备使用关系列表

九、系统配置及其参数

(一) 变频电源ZSBP- 15kW 1台

1) 额定输出容量：15kW

2) 工作电源：220/380±10%V（单/三相），工频

3) 输出电压：0–400V

4) 额定输入电流：37.5A

5) 额定输出电流：37.5A

6) 电压分辨率：0.01kV

7) 电压测量精度：1.5%

8) 频率调节范围：30–300Hz

9) 频率调节分辨率：≤0.1Hz

10) 频率稳定度：0.1%

11) 运 行 时 间：额定容量下连续60min

12) 温 升：中试控股额定容量下连续运行60min元器件最高温度≤65K

13) 噪 声 水 平：≤50dB

14) 尺寸（长宽高mm）：460×340×420

15) 重 量：约15kg

(二) 激励变压器ZSJLB-15kVA/1.5kV/3kV/6kV /0.4kV 1台

1) 额定容量：15kVA

2) 输入电压：0-400V

3) 输出电压：1.5/3/6kV

4) 结 构：干式

5) 尺寸（长宽高mm）：520×520×460

6) 重 量：约85kg

(三) 10kV、300mm2电缆打6km交流耐压试验装置高压电抗器ZSDK-67.5kVA/27kV 4节

1) 额定容量：67.5kVA;

2) 额定电压：27kV

3) 额定电流：2.5A

4) 电 感 量：50H/单节

5) 品质因素：Q≥30 (f=45Hz)

6) 结 构：干式

7) 尺寸（内径高mm）：?382×435

8) 重 量：约90kg

（四）电容分压器FRC-1500pF/110kV 1套

1) 额定电压：110kV

2) 高压电容量：1500pF

3) 介质损耗：tgσ≤0.5%

4) 分 压 比：1500：1

5) 10kV、300mm2电缆打6km交流耐压试验装置测量精度：有效值1.5级

6) 尺寸（内径高mm）：?140×1000

7) 重 量：约8kg

同样是耐压试验设备的高压发生器，它们两者有什么区别吗？

串联谐振试验装置运用串联谐振原理, 中试控股通过调节变频控制器的输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。

而直流高压发生器和超低频高压发生器与串联谐振不同的是超低频高压发生器只能应用于10kV和35kV的电缆，串联谐振耐压装置可使用10-220kV等规格,主变,发电机, CVT,开关等。直流高压发生器施加的“直流耐压”;串联谐振施加的“交流耐压’。

串联谐振耐压的优势和原理

串联谐振装置中试控股广泛用于电力、冶金、石油、化工、铁路等行业大容量,高电压的电容性试品的交接和预防性试验。
串联谐振装置进行耐压试验时调频方式采用固定电感电抗器,测试电路通过调节励磁电源的频率达到谐振状态。串联谐振装置具有体积小、重轻、品质因数高、使用方便的特点，在现场测试中逐渐取代。
