变频串联谐振交流耐压装置324kVA/270kV

ZSBP-324kVA/270kV变频串联谐振交流耐压装置

串联谐振试验装置的安全操作准则

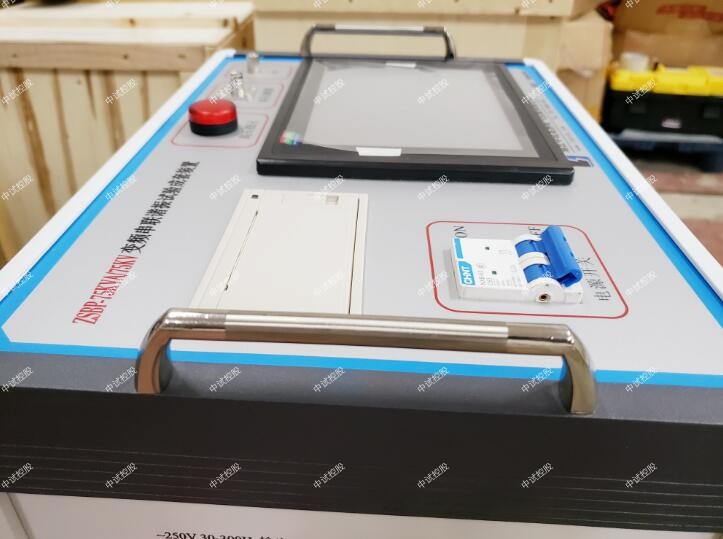

        变频串联谐振交流耐压装置324kVA/270kV主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。

串联谐振被试品对象及试验要求：

110kV开关、母线、绝缘子、套管等电气设备的交流耐压试验，中试控股试验频率为20-300Hz,试验电压不超过265kV。

110kV/40000kVA主变分段绝缘的交流耐压试验，电容量≤0.018μF，试验频率为45-65Hz，试验电压不超过80kV。

35kV/300mm2电缆1km，电容量≤0.1945μF，试验频率为20-300Hz,试验电压52kV。

6kV/3*120mm2电缆6500m，变频串联谐振交流耐压装置324kVA/270kV电容量≤2.13μF，试验频率为20-300Hz,试验电压15kV。

10kV/50MW发电机，中试控股电容量≤0.33uF，试验频率为45-55Hz，试验电压不超过23kV。

工作环境：

环境温度：－150C –40 0C;

相对湿度：≤90%RH;

海拔高度: ≤3000米；

装置主要技术参数及功能：

额定容量：324kVA；

输入电源：单相220V/三相380V电压，频率为50Hz；

额定电压：45kV；90kV；180kV；270kV

额定电流：7.2A；3.6A；1.8A；1.2A；

工作频率：20-300Hz；

波形畸变率：输出电压波形畸变率≤1%；

工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

温 升：中试控股额定负载下连续运行60min后温升≤65K；

品质因素：装置自身Q≥30(f=45Hz)；

保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

测量精度：系统有效值1.5级；

特点：
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，便于现场使用。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。
4、能存储和异地打印数据，存入的数据编号是数字，方便识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、ZSBP-44kVA/44kV变频串联谐振耐压试验装置采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。
7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。
8、设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，中试控股使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
9、有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。
10、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q，而用并联谐振或者试验变压器做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
11、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。

变频串联谐振交流耐压装置324kVA/270kV适用于10KV-500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。
      1、在做试验前，应先检查仪器是否完好无损，各连接导线是否完好，确保电源输出，信号采样线缆稳妥连接，导通无阻。
      2、试验前要确保接线准确无误，尤其是地线回路，一定要安全接地。
      3、试验时，对试验现场要划安全区域，并置专人看守，杜绝闲杂人等靠近。
      4、不允许正在试验时突然切断系统电源，每次试验时要退出正在试验状态，才可以切断电源。
      5、变频串联谐振交流耐压装置324kVA/270kV主机发生故障后，不要自行拆开机箱维修，否则后果自负。
      6、不要在高温、高湿、易燃、易爆和强磁场环境中存放、使用仪器。
      7、维护和保养请使用湿布和中性的清洁剂清洁仪器外壳，不要使用研磨剂和溶剂。
