400mm2、110KV电缆，长度0.5公里交流耐压谐振试验装置

设备适用范围

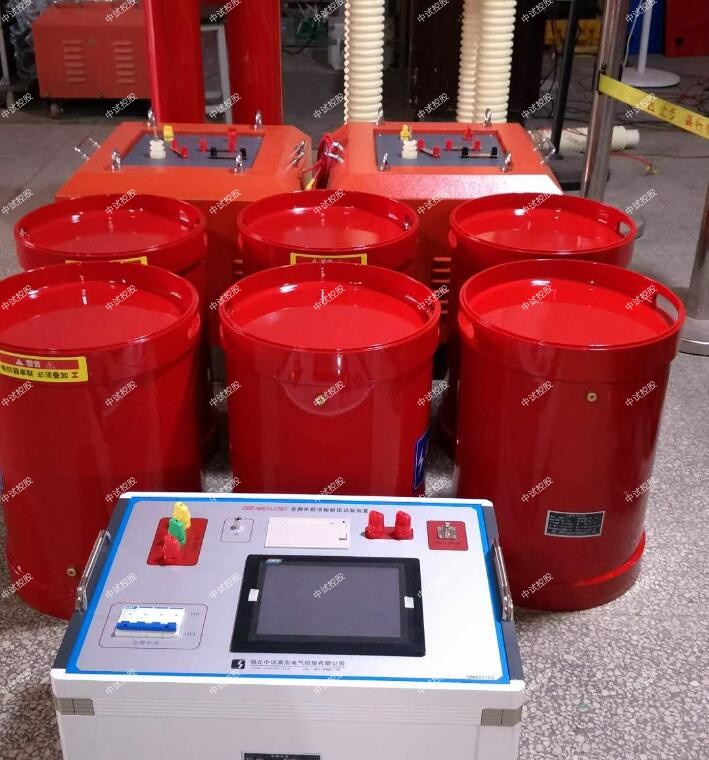

ZSBP-675KVA/270KV交流耐压谐振试验装置

变频串联谐振试验装置扫频时需要的电压一般为20-50V，通过激励变后的电压一般为几百伏。通过以上原理我们发现，如果我们需要的试品试验电压小于系统谐振时谐振点时的电压，系统可能在自动寻找谐振点时就出现过电压保护，此时整个变频串联谐振试验装置是无法及时耐压，试验也是无法完成的。
而解决此问题的办法也相对比较麻烦，变频串联谐振试验装置不是产生不了试验电压，而是谐振电压高于试验电压，而我们中试控股知道系统默认谐振电压是抛物线的顶点，也就是说在抛物线上升到顶点或者顶点下降的过程中，都会有一个点和试验电压点是一致的。我们只需要通过试验变频串联谐振的手动试验，采用手动找频找到和使用电压一致的频率点再耐压就可以完美解决寻找谐振点过程中的过中试控股电压问题。

满足400mm2/110KV电缆，长度0.5公里的交流耐压试验。

1、基本原理：
1．1谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，实现串并联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，在国内外已经得到广泛的使用。

2、特点：
1具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
2具有体积小、重量轻、特别方便野外试验。
3具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
4具有操作极具简单，并具有手动和自动两档。
5采用大屏幕、使试验数据一目了然，并可打印试验结果。
6具有试品击穿后无过电压之虞，对试品的损坏相当小。
7试验所需电源容量小，仅是工频变压器试验所需电源容量的几分之一，解决现场电源难找的问题。

3、中试控股设备适用范围
满足400mm2/110KV电缆，长度0.5公里的交流耐压试验。
满足500mm2/35KV电缆，长度1.5公里的交流耐压试验。
满足500mm2/10KV电缆，长度3公里的交流耐压试验。

5、使用环境条件
1 周围空气温度：
        最高温度：+45℃       最低温度：-10℃；
        最大日温差：35k       日照强度：0.1w/cm2
2 海拔高度：≤2000m ；
3 相对湿度：≤90 %
4 安装放置地点平坦，电抗器安装倾斜度不小于50 ；
5 周围应无严重影响设备绝缘的气体蒸气，化学性沉积灰尘，污垢及其它爆炸性介质。

6、400mm2、110KV电缆，长度0.5公里交流耐压谐振试验装置设备具体配置

试验要求：
400mm2/110KV电缆，长度0.5公里的交流耐压试验，试验时间60min，最高试验电压128kv，试验频率30～300Hz。最大等效电容量为0.078uF。
500mm2/35KV电缆，长度1.5公里的交流耐压试验，试验时间60min，最高试验电压52kv，试验频率30～300Hz。最大等效电容量为0.348uF。
500mm2/10KV电缆，长度3公里的交流耐压试验，试验时间5min，最高试验电压22kv，试验频率30～300Hz。最大等效电容量为1.314uF。

电抗器的设计：
400mm2/110KV电缆，长度0.5公里的交流耐压试验，试验时间60min，最高试验电压128kv，试验频率30～300Hz。最大等效电容量为0.078uF。当频率为35Hz时。
励磁变压器的配置
做400mm2/110KV电缆的交流耐压试验电压128kV。因品质因数Q值在额定负载下不小于30，所以，励磁变压器容量15kVA。
配置的励磁变压器规格为15kVA、10kV。

调频电源的配置：
调频电源的容量等于或大于励磁变压器的容量取15kVA。
配置的调频电源的规格为15kVA。

电容分压器的配置
因400mm2/110KV电缆的交流耐压试验电压128kV，所以，电容分压器电压为130kV、电容量为1000PF。
配置1台的电容分压器规格为130kv/0.001uF。

系统主要性能及参数
1、电源电压：   380V±10%、50Hz；
  2、额定容量：  675KVA；
  3、输出电压：    270KV，
  4、输出电流：  2.5A.
  5、输出电压波形:  正弦波；
6、输出电压波形畸变率: ≤0.5% ；
7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；
  8、输出频率范围:     30～300Hz ；
    9、品质因数:         ≥30
10、系统噪声:       ≤60db
11、系统测量精度:    1.0级
12、频率分辨率:      0.01Hz
13、频率不稳定度:    ≤0.05%
14、环境温度：       -25℃～ +55℃
相对湿度:       ≤90%
海拔高度:       ≤2000m
15、中试控股具备手动试验/自动调谐/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18  具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
20、具备各种数据打印功能。

  四、系统配置及具体参数
1、变频控制电源50KW                1台
a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量: 50KW
c) 工作电源:      交流380V、50Hz 。
d) 输出电压:      0～500V可调。
e) 输出电压不稳定度≤0.05%
f) 最大输出电流:  100A
g) 输出波形:正弦波,      波形畸变率:≤0.5%
h) 频率调节范围:  30～300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB
k) 变频电源采用高性能专用微机控制电压、频率调节
l) 变频电源配备专用引线和插头与其他设备进行连接。
m) 保   护 ：具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动试验。
具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
  O) 重   量： 26Kg
2、 励磁变压器50KVA            1台
a) 额定容量:    50KVA
b) 输入电压:    500V
c) 输出电压： 2KV；4KV，10KV
d) 工作频率范围： 30～300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；
内置过电压保护,防止击穿反击。
  h) 重   量：  250Kg ;
3、高压电抗器 ZSDK-67.5/27        10台
a) 额定容量：  67.5KVA
b) 额定电压：  27KV
c) 额定电流：  2.5A
e) 品质因素：  Q≥30
f) 结    构：  干式；
    g)  重    量： 75Kg/台
h) 连续运行时间：≥ 1小时
4、 电容分压器   ZSTRF-270/0.001                1台
a) 额定电压：   270KV
b) 工作频率：    30～300Hz
c) 分 压 比：    2000：1
d) 分压比误差：  ≤1%,
e) 测量精度：    交流有效值1.0级
f) 介质损耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
