10kV3km电缆耐压专用串联谐振装置

串联谐振耐压试验装置的电抗器的配置算法

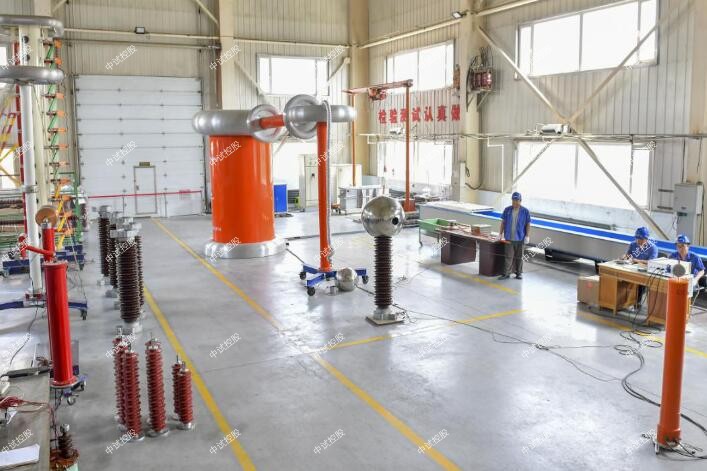

成套串联谐振耐压试验装置。对1km规格26/35kV 120 mm2的电缆进行耐压试验。该装置由变频电源、励磁变、高压电抗器、电容分压器(电容量1000pF)、高压补偿电容器等组成。
中试控股根据试验标准确定试验电压，中试控股并根据试验电压考虑串联谐振耐压试验装置电抗器的组配：
由CB50150-2006电气装置安装工程电气设备交接试验标准可知26/35kV交联电缆交接时交流耐压试验电压为2U0=2 x 26=52kV，由于XZKY-30/1.9/65电抗器额定电压为30kV,单台不能满足52kV的试验电压要求,就需要此型号两台电抗器串联使用则有:2 x 30k V=60kV>52kV,则所电抗器满足试验电压的要求。

我们做10KV300平3km电缆耐压一般用ZSBP-132kVA/66kV变频串联谐振试验装置

ZSBP-132kVA/66kV变频串联谐振试验装置技术指标

1．额定电压：

22kV---满足10kV/300mm2电缆的交流耐压试验,试验电压≤22kV,试验时间5min；

42kV---满足10kV开关等电气设备的交流耐压试验,试验电压≤42kV,试验时间1min；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作60分钟；

4．装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动等保护功能　

四、10kV3km电缆耐压专用串联谐振装置被试品对象及试验要求

1、10kV/300mm2电缆3km交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

五、装置主要技术参数及功能

1） 额定容量：132kVA

2） 额定电压：66kV

3） 额定电流：6A

4） 测量精度：系统有效值1.5级

5） 工作频率：30-300Hz

6） 装置输出波形：正弦波

7） 品质因素：装置自身Q≥30(f=45Hz)

8） 波形畸变率：输出电压波形畸变率≤1%

9） 输入电源：单相220或三相380V电压，频率为50Hz

10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11） 温 升：额定负载下连续运行60min后温升≤65K

12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

六、工作环境

环境温度：－10℃–40℃;

相对湿度：≤90%RH;

海拔高度: ≤1000米；

九、系统配置及其参数

(一) 变频电源ZSBP- 6kW 1台

1) 额定输出容量：6kW

2) 工作电源：220/380±10%V（三相），工频

3) 输出电压：0–400V

4) 额定输入电流：15A

5) 额定输出电流：15A

6) 电压分辨率：0.01kV

7) 电压测量精度：1.5%

8) 频率调节范围：30–300Hz

9) 频率调节分辨率：≤0.1Hz

10) 频率稳定度：0.1%

11) 运 行 时 间：额定容量下连续60min

12) 温 升：额定容量下连续运行60min元器件最高温度≤65K

13) 噪 声 水 平：≤50dB

14) 尺寸（长宽高mm）：400×280×400

15) 重 量：约10kg

(二) 激励变压器ZSJLB-6kVA/1/3/0.4kV 1台

1) 额定容量：6kVA

2) 输入电压：0-400V

3) 输出电压：1/3kV

4) 结 构：干式

5) 尺寸（长宽高mm）：450×330×430

6) 重 量：约45kg

(三) 高压电抗器ZSDK-44kVA/22kV 3节

1) 额定容量：44kVA;

2) 额定电压：22kV

3) 额定电流：2A

4) 电 感 量：55H/单节

5) 品质因素：Q≥30 (f=45Hz)

6) 结 构：干式

7) 尺寸（内径高mm）：?282×435

8) 重 量：约48kg

（四）电容分压器ZSFRC-2500pF/70kV 1套

1) 额定电压：70kV

2) 高压电容量：2500pF

3) 介质损耗：tgσ≤0.5%

4) 分 压 比：1000：1

5) 测量精度：有效值1.5级

6) 尺寸（内径高mm）：?140×500

7) 重量：约6kg

10kV3km电缆耐压专用串联谐振装置的升压方法

变频串联谐振升压方法有工频谐振升压法和变频谐振升压法，中试控股工频谐振升压法主要用于发电机、变压器和电容式电压互感器的试验，变频谐振升压法主要用于交联电缆的试验。能满足电缆因长度不同，电容量在较大范围内变化的要求。
工频谐振升压系统是在工频条件下（现场试验为50Hz）使得电感和被试品电容谐振，产生工频高压。
工频谐振升压系统一般采用调节电感感抗的方式在激励源的作用下使得电抗器和被试品电容谐振，通常称为调感式；也可以采用在被试品两端并联电容器的方式改变被试系统的电容量使得在激励源的作用下与电抗器谐振，通常称为调容式；还可以同时改变电抗器的感抗和被试系统的电容量使得系统达到谐振状态，通常称为调感调容式。
调感式通常中试控股采用调节铁心电抗器的气隙的方式，可以连续平滑的调节感抗值，操作比较方便。电容则不能连续的调节，所以现场操作一般使用调感法或调感调容法。
电力系统中，有的类型的试品的的电容量是几个固定的量，比如CVT，它只有几个固定的电容值。有的试品是根据试品的容量和电压等级及其他特征而变化的，比如发电机，变压器，电缆等。因此，工频谐振大多分为两类，一类为电抗器电抗值需要连续可调节的，另一种只需要电抗值在几个固定值之间的。第一类主要适合发电机和变压器，第二类主要适合CVT。
