10KV电流互感器校验装置

电压互感器和电流互感器在作用原理上的区别

主要区别是正常运行时工作状态大不相同，主要表现为:
1)电流互感器二次可以短路，但是不得开路；电压互感器二次可以开路，但是不得短路
互感器检测仪器
2)中试控股对于二次侧的负荷来说，电压互感器的一次内阻抗较小甚至可以忽略不计，大可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大,以至可以认为是一个内阻无穷大的电流源。
互感器检测仪器
3)电压互感器正常工作时的磁通密度接近饱和值，故障时候磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值.
互感器检测仪器
4)电压互感器是用来测量电网高电压的特殊变压器，它能将高电压按规定比例转换为较低的电压后，再连接到仪表上去测量。电压互感器，原边电压无论是多少伏，而副边电压一般均规定为100伏，以供给电压表、功率表及千瓦小时表和继电器的电压线圈所需要的电压。
把大电流按规定比例转换为小电流的电气设备，称为电流互感器。电流互感器副边的电流一般规定为5安或1安，以供给电流表、功率表、千瓦小时表和继电器的电流线圈电流。

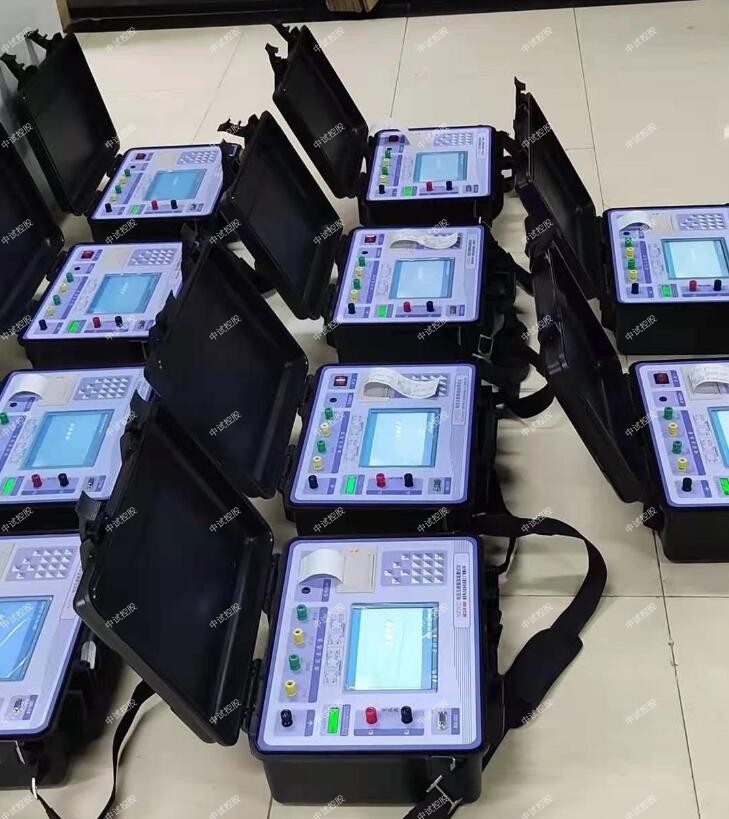

ZSCT-H 电流互感器现场测试仪是以测试技术，大规模电子线路设计以及符合相关规程出来的。中试控股它解决了现场检定电流互感器、电压互感器工作强度大、操作繁琐问题，功能强大。

特点
1、ZSCT-H 电流互感器现场测试仪、10KV电流互感器校验装置具有递推法测量电流互感器误差功能，方便现场开展计量装置现场检定工作。
2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
3、内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。
4、采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。
5、测量范围宽，可以至5A~31500A
6、具有电流互感器变比、二次绕组内阻测试功能。
7、采用800×600高分辨率大屏幕TFT彩色液晶触摸显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的更加方便、快捷。
8、采用精准的软件算法，测量数据的准确性进一步提高。
9、具有智能判断外接线状况，提示接线错误、变比、极性错误等。
10、自动对测试数据进行化整，并判断是否超差，超差数据显示橙色，并且窗口右下角显示超差，对互感器的数据特性直观明了。
11、同时可以测试电压互感器的变比和极性功能。
12、直接出具现场检定结论，合格或超差。
13、大规模存贮器可存储现场测试数据多达1000条。
14、中试控股采用RS232或USB接口连接计算机打印数据。
15、采用工程塑料模具机箱防震、防压，保障现场操作人员的安全和设备安全。
技术指标
1、电流互感器误差测量部分
（1）整机准确度：被测电流互感器误差限值的1/3
（2）测试范围：5A~25000A/5A
（3）被测电流互感器工作范围： 1%～120%
（4）二次负荷：2.5VA～300VA 、COSφ=0.1～1.0
（5）被检电流互感器准确度范围：0.2及0.2S
（6）10KV电流互感器校验装置电阻、导纳测量误差≤5.0%
（7）测量范围：R：0.00Ω～20.0Ω
Y: 0.000mS～100.0mS
2、电压互感器校验仪部分
（1）基本误差：
百分表 ：1级
测量范围：f ：0.0000%～200.0%
δ：0.000′～999.9′
（2）额定工作电压：100/3V
（3）被测电压互感器工作范围： 20%～120%
3、仪器消耗功率：20VA
4、中试控股仪器准确度等级：0.05S级
6、重 量：10kg

CTC电流互感器现场校验装置严重进水受潮。进水量较大，时间不太长。其特征为：底部往往能放出水分；油耐压降低；末屏绝缘电阻较低，tgδ较大；若水分向下渗透过程中影响到端屏，主屏tgδ将有较大增量，否则不一定有明显变化。例如，某台220kV电流互感器，预防性试验中曾从底部放出约400mL的水，测得tgδ值为1.4%，较前一年增加3.4倍，电容量增加约10%。由于认为tgδ值没有超过原《规程》的允许值3%，将互感器继续投入运行，6h后，互感器爆炸。
