电流互感器测试器

时间：2021-01-08

电流互感器测试器

电流互感器的用途和一般常识
       电流互感器主要作用是将电流回路的大电流按一定比例缩小到便于测量表计和继电器适用的数值，中试控股从而使用串联在其二次绕组回路的测量表计和继电器可以做得小巧精密。常用的是电流互感器二次额定电流为5A，因此，二次侧与其负载之间的连线可以用小截面的导线或电缆。
       电流互感器的一次绕组是直接与电力回路串联的，因此，绕组的绝缘水平必须与电力回路的电压等级相适应，其容量满足电力回路长期通过负载电流时，不致使一次绕组的温升力超过允许值。
       当发生短路故障时，短路电流较正常负荷电流一般要大很多倍，这样大的短路电流会产生很大的机械应力和热效应，对电流互感器是有害的。故选电流互感器时，除容量和绝缘水平应满足要求外，还要校验在短路时的机械应力和热效应，使其不超过电流互感器的额定允许值。
       在运行的任何情况下，电流互感器二次绕组端子是不允许开路的，否则将产生危险的高电压，造成人身和设备事故。这是因为电流互感器二次绕组开路时，互感器一次绕组中的全部电流均为励磁电流，使铁芯中的磁通密度大大上升，从而在二次绕组中感应出高达数千伏的感应电势，威胁着二次绕组的绝缘，同时也威胁工作人员的人身安全。另外，由于磁通密度的大大上升，使铁芯内涡流及磁滞损耗大大增加，产生大量的热量，使互感器的磁导体温升超过许可范围，这高温对靠近磁导体的绕组绝缘尤为有害。第三，由于产生残磁的关系，使磁导体的磁性趋于恶化。
       电流互感器的二次绕组回路必须有一点接地。这是为了防止当一次绕组和二次绕组击穿后在二次绕组出现高电压，以致损坏二次设备和威胁人身安全。但是电流互感器二次回路不能有两点接地，否则会由于地中电流引起的继电保护误动作。
       电流互感器的一次绕组匝数很少，贯穿式电流互感器一次绕组有的只有一匝。根据不同的需要，电流互感器的二次绕组可以做成多个独立线圈，分绕在单独的铁芯上。

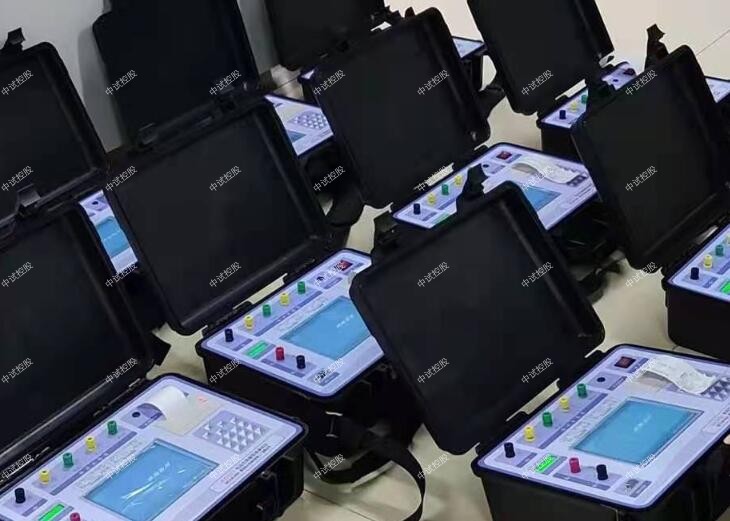

1、ZSCT-H 电流互感器现场测试仪、电流互感器测试器具有递推法测量电流互感器误差功能，方便现场开展计量装置现场检定工作。
2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，中试控股使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
3、内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。
4、采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。
5、测量范围宽，可以至5A~31500A
6、具有电流互感器变比、二次绕组内阻测试功能。
7、采用800×600高分辨率大屏幕TFT彩色液晶触摸显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的更加方便、快捷。
8、采用精准的软件算法，测量数据的准确性进一步提高。
9、具有智能判断外接线状况，提示接线错误、变比、极性错误等。
10、自动对测试数据进行化整，并判断是否超差，超差数据显示橙色，并且窗口右下角显示超差，对互感器的数据特性直观明了。
11、同时可以测试电压互感器的变比和极性功能。
12、直接出具现场检定结论，合格或超差。
13、大规模存贮器可存储现场测试数据多达1000条。
14、采用RS232或USB接口连接计算机打印数据证书。
15、采用工程塑料模具机箱防震、防压，保障现场操作人员的安全和设备安全。
技术指标
1、电流互感器误差测量部分
（1）整机准确度：被测电流互感器误差限值的1/3
（2）测试范围：5A~25000A/5A
（3）电流互感器测试器被测电流互感器工作范围： 1%～120%
（4）二次负荷：2.5VA～300VA 、COSφ=0.1～1.0
（5）被检电流互感器准确度范围：0.2及0.2S
（6）电阻、导纳测量误差≤5.0%
（7）测量范围：R：0.00Ω～20.0Ω
Y: 0.000mS～100.0mS
2、电压互感器校验仪部分
（1）基本误差：
百分表：1级
测量范围：f ：0.0000%～200.0%
δ：0.000′～999.9′
（2）额定工作电压：100/3V
（3）被测电压互感器工作范围： 20%～120%
3、消耗功率：20VA
4、电流互感器测试器准确度等级：0.05S级
6、重量：10kg

电流互感器测试器测得的伏安特性曲线与伏安特性曲线或最近的测量伏安特性曲线比较,位置电压不应有显著降低。中试控股若有显著降低,应检查二次绕组是否存在匝间短路。施加于电流互感器二次接线端子上的额定频率的电压，若其均方根值（有效值）增加10%，励磁电流便增加50%，则此电压方均根值称为拐点位置电压。当电路中发生触电或漏电故障时，保护动作，切断电源。使用：可让三相导线一起穿过一零序电流互感器，或在三相线路上各装一个电流互感器，也可在中性线N上安装一个零序电流互感器，利用这个互感器来检测三相的电流矢量和。零序电流互感器采用ABS工程塑料外壳,全树脂浇注,全密封，有效的避免了互感器在长期使用过程中的锈蚀。绝缘性能好，外形美观。具有灵敏度高、线性度好运行可靠，安装方便等特点。其性能优于一般的零序电流互感器，使用范围广泛，不仅适用于电磁型继电保护，还能适用于电子和微机保护装置。

零序电流互感器基本工作原理:

　在线路与电气设备正常的情况下，各相电流矢量的和等于零.因此，零序电流互感器的二次侧绕组是无信号输出，执行元件不动作。当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。

中试控股实际工作中常采用伏安特性法先测量CT的伏安特性曲线，根据CT的伏安特性曲线再绘出“CT的10%误差曲线。根据电流互感器10%误差的曲线得出二次回路的最大允许阻抗ZYmax与该二次回路的实际阻抗ZL进行比较，若ZL＜ZYmax则认为该电流互感器是满足10%误差要求的。简介
发电厂与变电站的高压电能计量装置，以及电能计量装置，关系到发电、送电、供电及用户多方的情况。为计量准确，必须按照《电能计量装置检验规程》和《电能计量装置技术管理规程》进行检验。
电流互感器测试器是以测试技术，大规模电子线路设计以及符合相关规程出来的。它解决了现场检定电流互感器、电压互感器工作强度大、操作繁琐问题，功能强大。
