电流互感器现场测试仪装置

电流互感器和电压互感器的极性很重要，极性判断错误会使计量仪表指示错误，更为严重的是使带有方向性的继电保护误动作。互感器一、二次绕组间均为减极性。极性试验方法与电力变压器相同，一般采用直流法，也可采用互感器综合测试仪测量。试验时注意电源应加在互感器一次测；中试控股测量仪表接在互感器二次侧。

互感器的励磁特性是指互感器一次侧绕组开路。二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线。互感器励磁特性试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，以判断互感器的绕组有无匝间短路等缺陷。鉴于系统中经常发生铁芯谐振过电压和电压互感器质量不良等情况，所以要求进行电压互感器的空载励磁特性试验。

 简介
发电厂与变电站的高压电能计量装置，以及电能计量装置，关系到发电、送电、供电方的情况。为计量准确，必须按照《电能计量装置检验规程》和《电能计量装置技术管理规程》进行检验。

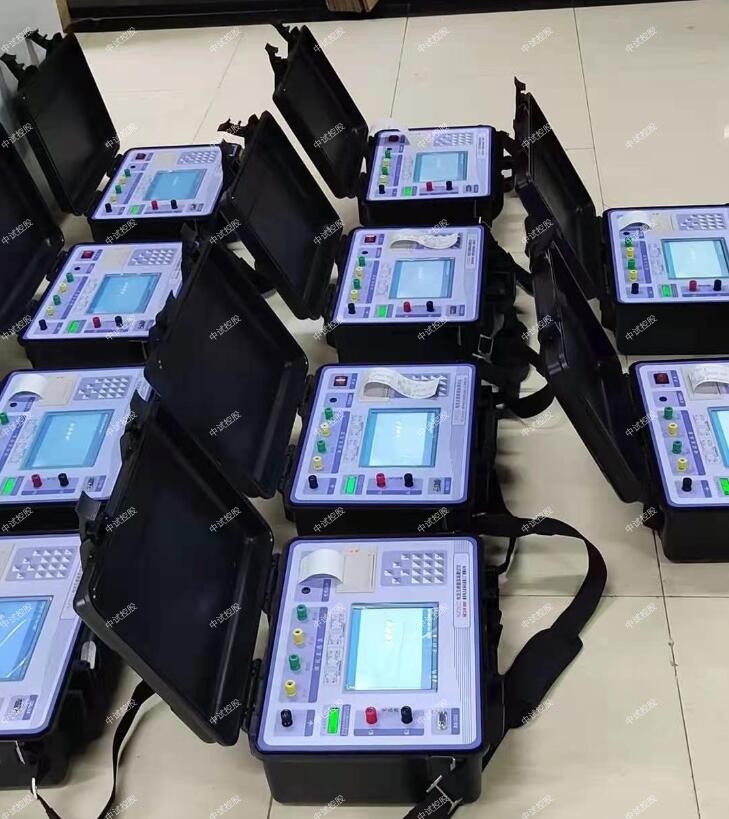

ZSCT-H 电流互感器现场测试仪是以测试技术，大规模电子线路设计以及符合相关规程出来的。中试控股它解决了现场检定电流互感器、电压互感器工作强度大、操作繁琐问题，功能强大。
二、特点
1、ZSCT-H 电流互感器现场测试仪具有递推法测量电流互感器误差功能，方便现场开展计量装置现场检定工作。

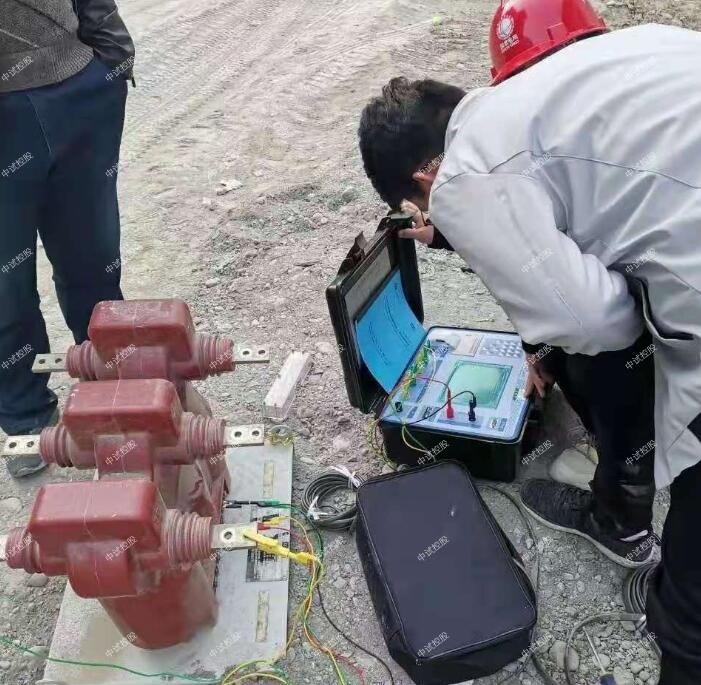

2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
3、内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。
4、采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。
5、测量范围宽，可以至5A~31500A
6、具有电流互感器变比、二次绕组内阻测试功能。
7、采用800×600高分辨率大屏幕TFT彩色液晶触摸显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的更加方便、快捷。
8、采用精准的软件算法，测量数据的准确性进一步提高。
9、具有智能判断外接线状况，提示接线错误、变比、极性错误等。
10、自动对测试数据进行化整，并判断是否超差，超差数据显示橙色，并且窗口右下角显示超差，对互感器的数据特性直观明了。
11、同时可以测试电压互感器的变比和极性功能。
12、直接出具现场检定结论，合格或超差。
13、大规模存贮器可存储现场测试数据多达1000条。
14、中试控股采用RS232或USB接口连接计算机打印数据。
15、采用工程塑料模具机箱防震、防压，保障现场操作人员的安全和设备安全。
技术指标
1、电流互感器误差测量部分
（1）整机准确度：被测电流互感器误差限值的1/3
（2）电流互感器现场测试仪装置测试范围：5A~25000A/5A
（3）被测电流互感器工作范围： 1%～120%
（4）二次负荷：2.5VA～300VA 、COSφ=0.1～1.0
（5）被检电流互感器准确度范围：0.2及0.2S
（6）电阻、导纳测量误差≤5.0%
（7）测量范围：R：0.00Ω～20.0Ω
Y: 0.000mS～100.0mS
2、电压互感器校验仪部分
（1）基本误差：
百分表 ：1级
测量范围：f ：0.0000%～200.0%
δ：0.000′～999.9′
（2）额定工作电压：100/3V
（3）被测电压互感器工作范围： 20%～120%
3、仪器消耗功率：20VA
4、中试控股仪器准确度等级：0.05S级
6、重 量：10kg
