局放检测仪

随着人们对局部放电研究的深入，各种定位方法层出不穷，具体的算法和实现技术上有很多研究报道，实践上也发挥了相应的作用，但总的说来效果并不理想。应用较多的、但不总是成功的局部放电定位方法有：电气法、超声波法和二者的组合即电气一超声波法。这些方法都能检测变压器中严重的缺陷，然而它们的灵敏度强烈地受局部放电缺陷在绝缘系统中所处位置的影响。

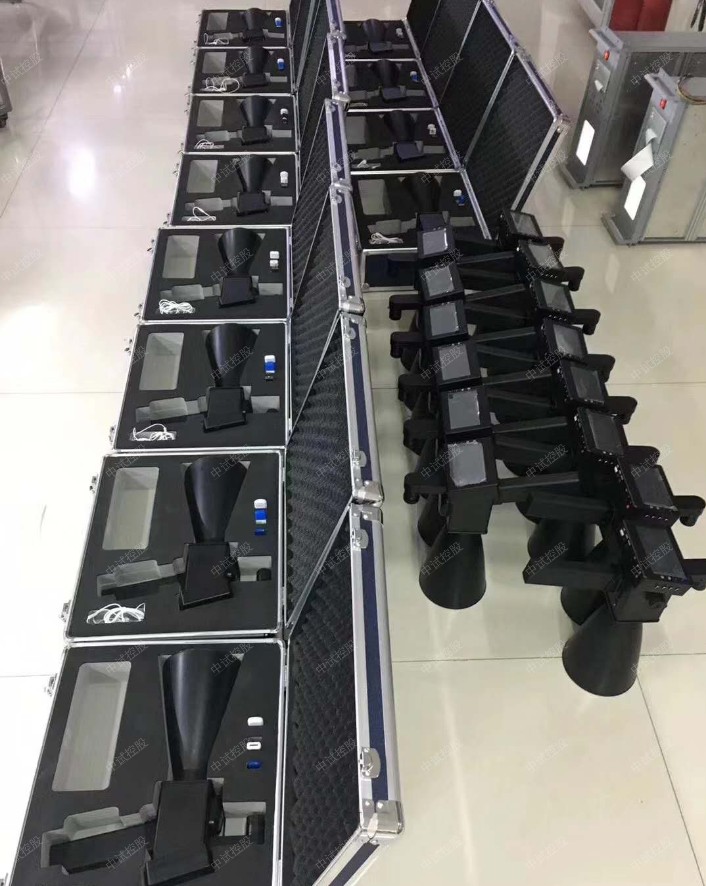

局放仪局部放电发生时，产生超声波、热、光、磁等物理现象，其中超声波会以声源为中心，以球面波形式向周围传。ZSJF-9000D高压开关柜局放测试仪用接收局放产生超声波的信号来判断局部放电的存在和位置，并结合实时显示的图像和数据，快速诊断局部放电状况。该测试仪集成了暂态对地电压、超声波两种检测方式。
1、采用超声波和暂态地电波（TEV）检测高压开关柜局部放电的大小，以dBmV为单位，接触测量和不接触测量（手持式超声波接收天线）相结合，可定性、定量。
2、使用方便，体积小，重量轻。便于携带。
3、检测过程中不必停电。
4、采用彩色液晶屏显示效果更友好、直观。
5、两种测量传感器，超声波和地电波传感器可以相互验证，相互补充。高压开关柜的放电方式不同，有的适用超声波传感器发现，有的适用地电波传感器发现。
6、用地电波的接触测量模式对开关柜逐台测量、记录数据，对有放电的开关柜存储数据、波形并生成报告，这样找到发出地电波的局部放电点并定位定性定量。
7、再用手持天线连接主机，对开关柜的整体进行超声波测量方式不接触测量扫描，找到放电点后再用超声波接触测量方式进行接触测量的出数据及波形并存储，这样找到发出超声波的局部放电点并定量，使用简便，比国外的同类产品省事省力工作效率高。
8、黄绿红三段警示值和超声波波形和地电波波形显示在同一界面，方便直观，地电波在柜体上直接测量，不用再和接地铁牌上的背景值对比。

技术指标
1、TEV  性能参数
 传感器：电容性；
 测量范围：-5～60dB，步长1dB ；
 分辩率： 1dB。
2、超声波测量参数
 测量范围： -11dB～ 68 dB ，步长1dB；
 分辩率： 1dB；
 传感器中心频率： 40kHz±1kHz ；
 传感器直径： 16mm。
3、仪器硬件指标
 指示器：彩色背光 LCD；
 显示分辨率： 320X240；
 横向灵敏度：50us/Div ~2m s /Div；
 垂直灵敏度：4uv/Div ~400uv/Div (超声波)；
            400uv/Div ~40mv/Div（TEV）；
 局放仪触发模式：Auto,  Norm,Sign；
 PC连接接口：USB连接；
 充电方式：专用充电器；
 数据存储：支持卡存储；
 操作时间：完全充电后每套可使用4至5小时；
 连接器： 2.1mm 低压直流充电器输入；
 3.5mm 立体声耳机插座 ；
 外部超声波传感器输入；
 耳机： 最小 8 欧姆。
4、工作环境
 工作温度： -10～ 45 ℃；
 湿度： 0 -90 % RH 无凝露 ；
5、尺寸
 尺寸：主机  245*132*45 mm；抛物面直径：275mm；
 重量：1kg（主机） 0.5kg（传感器）；
6、局放仪电池充电器
 额定电压： 90 ~ 264V AC；
 频率: 47 - 63Hz；
 充电电压：12V DC；
 充电电流： 500 mA ；
 完全充电所需时间: 5 小时。
7、外接抛物线超声波传感器参数
 传感器中心频率：40 kHz；
 传感器直径：16mm；
 抛物面反射器外直径: 275mm；
 抛物面反射器标准直径: 250mm；
 重量： 0.6 kg；
 工作温度： -10 - 50 ℃；
 湿度： 0 -90 %相对湿度，无凝露。
