有载开关仪

 复合式与组合式两种有载开关有什么不同复合式有载开关的选择开关本身带有切换触头，切断电弧与选择分接头动作是同时进行的，结构比较紧凑简单，所有的部分组装在一个绝缘筒内，过渡电阻与动触头都装在转动轴上。

组合式有载开关的切换开关和选择开关是分开的。切换开关由快速机构驱动，中试控股专门用于切换负荷电流，有灭弧的任务，放置在单独的绝缘筒内。选择开关负责选择分接头，不切断电弧，动作于切换开关动作之前。切换开关与选择开关之间按规定动作顺序动作。

有载开关仪有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。
在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。为此，ZSKC-4000 变压器有载分接开关特性测试仪器，该仪器主要用于测量有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

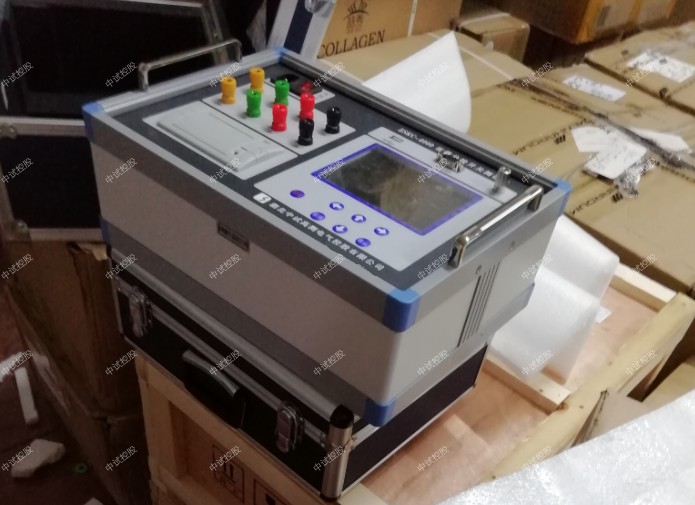

ZSKC-4000 变压器有载分接开关特性测试仪

仪器智能化程度高，全部中文菜单提示，操作简单。
仪器体积小、重量轻、抗干扰能力强，中试控股大大减轻了现场工作人员的劳动强度，是发、供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。
性能特点
1、仪器输出电流大，重量轻；
2、仪器输出开路电压28V，在1A档的电流下可以测试10Ω的过渡电阻，并设有0.5A、0.3A档，方便测试更大的过渡电阻；
3、具有完善的保护电路，可靠性强；
4、立式机箱结构，5.7寸的大液晶显示，便于现场操作；
5、具有U盘存储功能，可以存储更多数据波形。
技术指标
1、输出电流：1.0A、0.5A、0.3A；
2、电阻量程：0.1～10Ω；5～20Ω；10～40Ω；
3、电阻测量精度：±(读数×5%+5个字)，分辨率：0.01Ω；
4、过渡时间测量范围：1～250mS；
5、过渡时间测量精度：±1mS，分辨率：0.1mS；
6、有载开关仪采样频率：10K；
7、存储方式： U盘存储、本机存储；
8、工作温度：-20℃～+50℃；
9、环境湿度：≤90%RH，无结露；
10、工作电源：AC220V±10%，50Hz±10%。

有载开关仪操作方法

（一）接线

1、带变压器线圈测量

如图2所示为一典型带有载分接开关的电力变压器原理图

图2 带线圈测量接线图 吊芯测量接线图

将中试控股有载开关仪内附的4根（红、绿、黄、黑）大线夹取出来，用大线夹夹住变压器高压端子的A、B、C和中性点O端，将线的另一接线端子分别插入仪器面板上的A、B、C、O插孔。用小夹子将变压器低压侧的A、B、C、O端子短路接地即可。

2、吊芯测量有载分接开关

在变压器大修时，有载分接开关吊出没有线圈如图2所示。先把每一相中开关连接的触点短路，用仪器附带的4根（红、绿、黄、黑）小线夹分别夹住A、B、C相的短路点和中性点，另一接线端子分别插入仪器即可。
