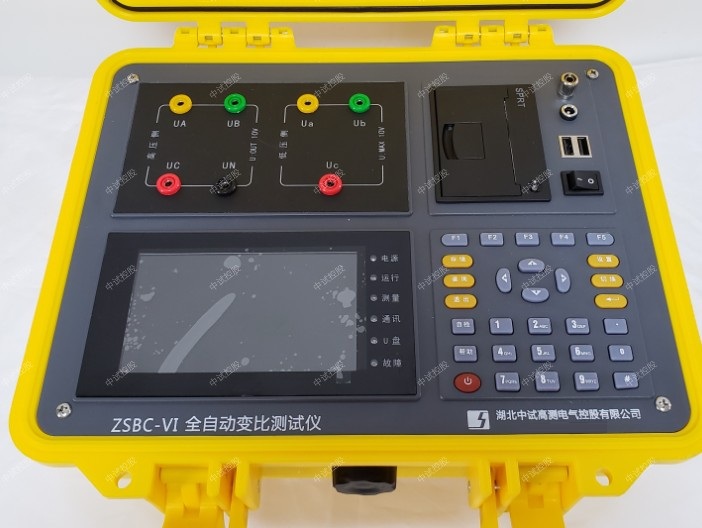

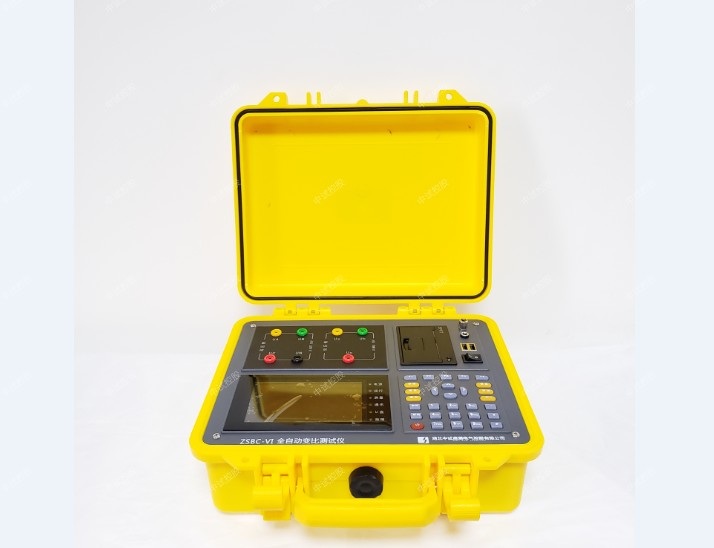

 电压互感器变比、极性及直阻测量可以单独的产品测量，也可以采用中试控股的电压互感器现场校验仪的附带功能测量，相对来说单独的测试仪器技术参数更宽泛，测量速度更快，电压互感器中直流电阻测量最大范围：50Ω，测量最大变比范围：50000/1，如果您是专门测量变比极性建议全自动变比组别测试仪或10A直流电阻测试仪，下面介绍一下它们的接线方式和参数设置。

接通电源，打开测试仪主机开关，进入变比记性测试界面，按“↑”、“↓”键，把光标移到“变比直阻测量”上，按“确定”，进入变比、极性及直阻测量：

点击测试，测试进入测试界面，页面右下角为仪器测量进程显示，当不显示“等待测量”和“测量完成”时，表明仪器正在测量当中，在此过程中，请勿断开仪器和被测互感器的接线，以及切勿触摸被测互感器与测试夹！

“一次开路”被测互感器与二芯线处于开路状态。

“二次开路”被测互感器与四芯线处于开路状态。

“测量完成”仪器测量结束。

“等待测量”仪器等待测量。

当页面内显示“测量完成”时，说明仪器测量结束。显示相应的结果。此时，蜂鸣器长响一次，提示测量完成。

按“↑”、“↓”键，移动光标到“打印”选项上，按“确定”键则执行打印功能。

再次测量，页面将进行数据清除，显示初始界面。

测试完成关闭测试仪，拔掉电源插头即可。

测试注意事项

本界面是基于本中试控股开发的通用平台，显示部分与测量部分分开。当测量某个项目时，虽然可以按“取消”键退出当前测量项目的页面，但是仪器还在进行这个项目的测量，此时切勿触摸被测品以及测试夹。

变压器的直流电阻是中试控股变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，ZSBZC-3S 三回路变压器直流电阻测试仪能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

特征
1、直阻仪对星型接法有中性点引出的绕组测试时，仪器可以采取三相同时测量的方式测试A0、B0、C0相的直流电阻，大大节省测试时间；
2、显示、打印变压器的高中低压绕组的全部测试数据，并自动计算出三相不平衡率；
3、具有完善的反电势保护功能；
4、具有自动放电和放电指示功能，减少误操作，保证设备及人员安全；
5、仪器可以永久存储测试数据500组，还可以使用优盘存储数据；
6、仪器采用5.7寸超大液晶显示，可随时打印测试结果；
7、仪器具有适用温度宽，精度高，防震，抗干扰，携带方便等特点。

参数
输出电流： 三相测试：2*10A、2*5A、2*2A
单相测试： 20A、10A、2A
测试范围： 2*10A：500μΩ～500mΩ
2*5A： 1mΩ～1Ω
2*2A： 2.5mΩ～2.5Ω
20A：  250μΩ～1Ω
10A：  500μΩ～2Ω
2A：   2.5mΩ～10Ω
分 辨 率   0.1μΩ
直阻仪测量精度   ±(0.2%读数+2字)
外形尺寸   420mm×250mm×340mm
环境温度   -10℃～50℃
环境湿度   ≤85%RH
工作电源   AC220V±10%
电源频率   50±1Hz
仪器重量   15kg

直阻仪日常维护
使用单位应将中试控股仪器交由专人保管，并负责日常维护工作，现场使用时应指定现场使用的负责人；
在潮湿或阴雨的现场环境使用后，应拔除电源插头并尽快使用干燥的布料将仪器表面擦拭干净，并将仪器置于干燥温度较高的环境中静置两小时以上，以避免潮湿对仪器内部电路造成不良影响；
不可频繁的开启和关闭，以防电路冲击造成内部器件加剧老化或损坏；
现场使用应严格遵守操作规程，防止超过仪器量程的感应电压单独接入电压端子，损坏仪器电压通道。
热敏打印机维护可参照仪器的使用/仪器的操作步骤/打印机的使用/打印机的维护章节。
