过程中需注意事项
1、使用互感器特性综合测试仪时，注意的是直流高压输出是负电压，而地为正极。
2、互感器特性综合测试仪在测试时，应缓慢增加电压，充电电流小于所设定的漏电电流值，直到规定测试电压，进行测试。因为测试电容时，在电容器两端加上电压时有一充电过程，此时在测试电路中有一充电电流，当该电流大于所设定的漏电电流值时，耐压测试仪就会报警，使测试中断，无法进行。
3、不能采用固定电压，复位—启动方式进行测试.在交流回路中相当于直流回路中的电阻，因此，安规测试仪在交流回路中就产生一个电流，当该电流大于所设定的漏电流值时，耐压测试仪就会报警，使得测试中断，无法进行。
4、在测试前，应先计算好电容器的容抗，再算出在测试电压下的回路电流值，然后调节耐压测试仪漏电流预置值，使其略大于回路电流值，再进行测试。
5、测试电缆等分布电容大的元件（设备）要等同于电容器测试。
6、做好各项安全接地，以及安全防护措施。
互感器特性综合测试仪主要测试设备的温度，比如绝缘材料在正常情况下工作温度，这个温度在最高的设备允许工作温度下，要小于绝缘材料的最大允许温度。
如在25℃环境下测试绝缘材料温度是100℃，而绝缘材料只能在130℃以下安全运行，这是定义设备允许的最高工作温度很关键，如果设备是50℃的环境温度，那么绝缘材料换算到50℃的环境温度测试温度应该是125℃，满足小于130℃要求，测试通过。如果设备时60℃环境温度，那么换算到60℃的环境温度测试温度应该是135℃，大于130℃要求，测试不通过。

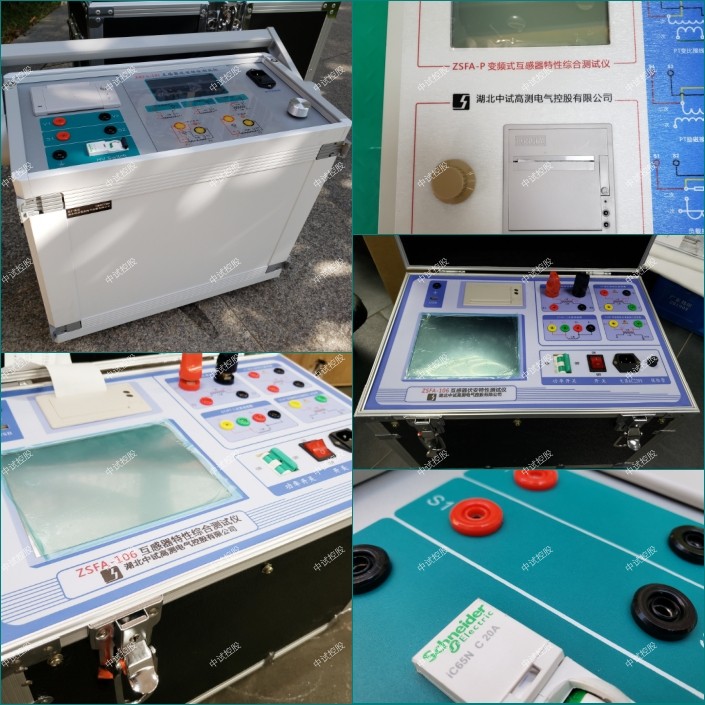

ZSFA-106 互感器特性综合测试仪、保护类CTPT互感器综合试验仪全自动化的CT、PT特性测试仪器，输出容量大，功能全，非常适用于各种规格的CT和PT作现场试验和校验
一、概述
是继电器保护和高压绝缘行业用来测试电流互感器和电压互感器的专业检测仪器。互感器伏安特性综合测试仪是一款全自动化的PT、CT特性测试仪器，仪器可以完成的试验包括： CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。

技术特点
1、全自动型测试仪
只需设定zui高输出电压和zui大输出电流，中试控股仪器即可从零开始自动升压或升流进行各种试验。试验中自动记录测试数据、描绘伏安特性曲线、10%和5%误差曲线，并自动计算拐点值。省去了手动调压、人工记录整理、描曲线等烦琐步骤，极大的提高了测试效率。试验结果可以储存在仪器内，可以现场打印、存储后打印，也可用U盘拷贝传至电脑处理打印。操作快捷、简单、方便，容易掌握。
2、功能全面
装置所具备的功能如下：
CT试验：伏安特性曲线
曲线拐点自动计算
5%和10%误差曲线
变比、极性
比差、角差测量
二次侧回路负载测试
二次绕组交流耐压
二次直流电阻测试
一次通流测试
3、 输出保持
具有升压保持功能，用于计量检测及二次交流耐压试验。具有升流保持功能，用于二次回路检查。
4、真有效值采样
所有电压、电流信号均为真有效值采样，请用真有效值表进行校证。
5、单一电源，操作方便
仅需单一输入电源，AC220V,摒弃个别的还需要380V电源才能够达到技术要求的落后手段。
6、U盘保存
试验的数据可通过U盘传至PC机，中试控股由PC进行处理，显示、打印、存储数据及曲线报告，极大地方便了整理报告。
7、日期和时钟
仪器自带有系统时间，试验时装置自动记录测试时间，以便于测试记录的存储与查看。
8、不接触测试，安全性高
全微机化装置，中试控股设定完成后完全不需人工接触，仪器全自动进行测试。可使测试人员远离高压电路，确保测试人员安全。
9、输出容量大
单机输出功率大，交流电压输出高达2500V，电流输出短时可达25A；1000A机型为1000A。
10、自带大屏幕8寸彩色触摸LCD、全汉化图形界面
屏幕的分辨率高达1024*768，清晰度高，全彩色触摸操作国内领先，测试时直接显示伏安曲线图、试验记录数据，直观方便。面板自带打印机，可随时打印曲线图及测试数据。
11、触摸屏操作
采用触摸技术进行操作。全面取消面板按键、开关、控制旋钮等各种常规控件。操作简单方便，使用长。
12、保护类CTPT互感器综合试验仪超大容量的数据存储
单机各个功能试验可存储200组测试数据，数据掉电永久不会丢失


触摸屏的功能类似使用的触摸屏，需要执行某个操作或者指令时直接用手指点击对应的图标或者文字即可。
数据输入：中试控股当需要修改数据时，请用手指直接点击需要修改数据的位置上，单击触摸屏，即弹出虚拟键盘，直接用手指点击所需要输入的数据，虚拟键盘的确定按键为确定当前的输入。返回箭头为删除当前的输入数据，取消按键为取消当前所输入的全部数据。

支持检测CT和P ，保护类CTPT互感器综合试验仪采用智能控制器，操作简单.

中试控股互感器交流耐压试验的规定
1应按试验电压的80％进行并应在高压侧监视施加电压；
       2电压等级66kV及以上的油浸式互感器，交流耐压前后宜各进行一次绝缘油色谱分析；
       3电磁式电压互感器（包括电容式电压互感器的电磁单元）应按下列规定进行感应耐压试验:

  1）试验电源频率和施加试验电压时间应符合本标准第8.0.13条第4款的规定；
  2）感应耐压试验前后，应各进行一次额定电压时的空载电流测量，两次测得值相比不应有明显差别；
  3）对电容式电压互感器的中间电压变压器进行感应耐压试验时，应将耦合电容分压器、阻尼器及限幅装置拆开。由于产品结构原因现场无条件拆开时，可不进行感应耐压试验。
       4电压等级220kV以上的SF6气体绝缘互感器，特别是电压等级为500kV的互感器，宜在安装完毕的情况下进行交流耐压试验；在耐压试验前，宜开展Um电压下的老练试验，时间应为15min；
       5二次绕组间及其对箱体（接地）的工频耐压试验电压应为2kV，可用2500V兆欧表测量绝缘电阻试验替代；
       6电压等级110kV及以上的电流互感器末屏及电压互感器接地端（N）对地的工频耐受电压应为2kV，可用2500V兆欧表测量绝缘电阻试验替代。

 设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合相关检修规定。
功能齐全
可检测CT/PT的伏安特性、变比、极性、自动计算拐点电压和电流值及5%和10%误差曲线、二次交流耐压、CT一次通流(二次回路检查)和CT退磁等项目，轻松实现一机多用。
接线方式简单
采用单电源输入端口；仅有8个测试端口就可完成CT/PT所有测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率。
