35KV高压绝缘子芯棒试验装置

ZSML-20S绝缘子芯棒泄露电流试验装置

一、用途
绝缘芯棒泄露电流智能试验装置是根据zui新电力行业标准而设计的、性能先进的智能试验设备，本设备专为绝缘芯棒样品的交流耐压测试而设计，可测量芯棒样品的交流耐压和交流泄漏电流。中试控股设备由智能控制箱和高压电极组件两部分组成。

二、特点
1. 320×240液晶显示器、高速热敏打印机。
2. 高压电压、高压泄漏电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
3. 人机对话全键盘操作方式，智能化工作全过程，自动方式和手动方式。
4. 实时显示高压电压、高压泄漏电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
5. 完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
6. 回零检测功能，回零确定后才可进行试验，安全可靠。
7. 具有绝缘电阻测试功能，直接反映被试品绝缘强度。
8. 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
9. 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
10. 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

三、ZSML-20S绝缘子芯棒泄露电流试验装置技术参数
设备容量：2kVA
输入电压：220V
额定输入电流：9.1A
高压输出：0-20kV
额定输出电流：2.000mA
分辨率：0.1uA
电极zui大开距：50mm
电极zui大直径：￠150mm
设备固有泄漏：0.12mA/20kV（基本线性）
计时范围：0-999S
环境温度：－20℃至50℃
35KV高压绝缘子芯棒试验装置电压精度：  ≤1.5% (F.S)± 5个字
电流精度：  ≤1.5% (F.S) ± 5个字

四、ZSML-20S绝缘子芯棒泄露电流试验装置操作方法及步骤：
1. 按照整机接线示意图的接线方式，将控制器和高压源电极连接起来。（注意：升压变压外壳的接地点，必须要可靠接入大地。）

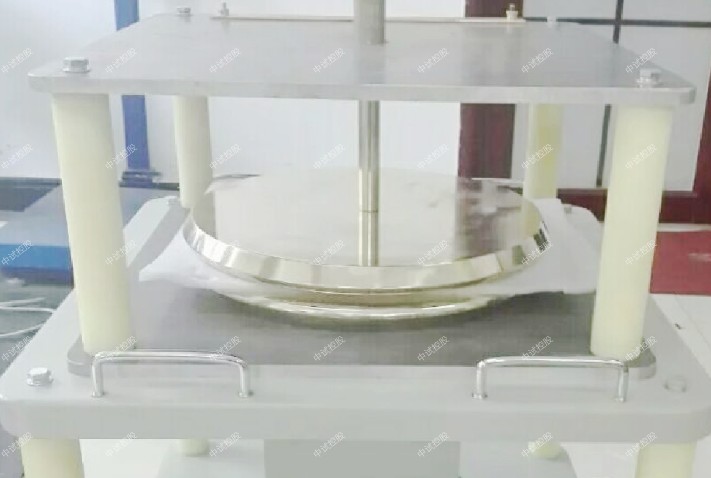

2. 抬起高压电极在高压电极间放入被试块，用手拧紧移动电极上的固定螺钉，然后再取出被试块（此举是为试验出相同电压下，空气环境和设备本身的固有泄漏，为后面加试品试验作准备。）。
3. 控制箱接入AC220V电源，打开控制箱的电源开关进入主菜单，按“确定”键进入“自动试验”主界面，设置好所要试验的“目标电压值”和“耐压时间”（时间设置为60S）。
4. 按开始进行“自动耐压试验”，等计时时间到后自动给出“高压电压值”和“泄漏电流值”，记住此时的“泄漏电流值”然后关掉控制箱电源。
5. 将第二步取下的相同高度被试块放入电极间，中试控股然后打开控制箱的电源，按照第4步操作方法进行“自动耐压试验”，等时间到后自动给出“高压电压值”和“泄漏电流值”，再记住此时的“泄漏电流值”
6. ZSML-20S绝缘子芯棒泄露电流试验装置用第5步加了被试块所测得的“泄漏电流值”减去第4步没加被试块所测得的“泄漏电流值”就是被试块在额定电压下的“泄漏电流值”。
7. 试验完成后关掉控制箱电源，取下被试品试验完毕。
8. 不同高度和直径的被试块，都可以按照2-6的操作步骤进行同样的操作，测出额定电压下的“泄漏电流值”。
五、ZSML-20S绝缘子芯棒泄露电流试验装置注意事项
1. 打开电源开关之前，应先将电流调节钮按逆时针调至“零位”。
2. 仪器应放置于干燥、通风，无腐蚀性气体的室内。
3. 35KV高压绝缘子芯棒试验装置请不要私自拆卸、分解或改造仪器，否则有触电的危险。

按上方法切换到“开始”确定后进行试验，中试控股自动升压过程是自动升压到“输出电压”值，然后自动进行计时。
升压过程为逼近方式，首先升到到接近目标值，然后再进行微调，保证高压电压值几乎为输出电压值。

复合绝缘子的一些小知识

复合绝缘子在我国要有更广泛的使用，需突破人们多用于防污闪的认识，才能动摇传统瓷、玻璃绝缘子的统治地位。要实现这一目标，还需要关注如下问题，并继续进行更深入的研究工作。

1.机械强度的选择
合成绝缘子芯棒最突出的特点是高强度与高比强度。其拉伸强度可达7000MPa，比强度是优质碳素钢的5倍。有的地区、部门提出使用合成绝缘子，机械强度要比传统瓷、玻璃绝缘子提高一级，如使用瓷绝缘子为160kN，而使用合成绝缘子为210kN。实际上，当使用负荷小于40%额定机械负荷时，可保障运行的可靠性。因此，完全可按照瓷绝缘子的方法选用合成绝缘子，而不必提高机械负荷值。芯棒载荷挠度测定表明，合成绝缘子有良好的抗弯性能、良好的耐舞动和微风振动性能。当用于耐张塔时，可承受一定的弯矩。不同端部连接结构的产品在长期运行中，其机械性能的变化会有多不同，还需要深入研究。

2.比距地选择
合成绝缘子比距地选择，国内外均有两种意见：一是考虑表面材质憎水性的劣化，取1:1；二中试控股是综合当前各国运行经验，比距可适当减少，如合成绝缘子可取瓷绝缘子的2/3或3/4.为规范合成绝缘子的外形尺寸，JB/T8460行业标准和国调中心“合成绝缘子使用指导性意见”统一要求：0-II级污秽地区，比距为20mm/kv

3.清扫问题
中试控股合成绝缘子积污是否终于瓷绝缘子，目前尚无统一意见。一些污闪事故的发生和重污区合成绝缘子积污过多，提出了是否需要清扫的问题。由于合成绝缘子污闪电压高，即使憎水性下降甚至短时近于消失，其污耐压也高于绝缘子20%。因此，清洁区和一般污秽地区可免清扫。对于特别严重的工业和盐碱污染地区可采用定期更换的办法，各地可根据自己的经验，当表面憎水性明显下降，且盐密过大（如大于0.2mg/cm2）时更换高压熔断器的绝缘子，并以此确定更换周期。

4.检测问题
通常我们需要检测绝缘子的零值、灰密、盐密、电导率仪及憎水性测试以保证绝缘子的正常运行！
