绝缘子芯棒泄漏电流试验装置

工频耐受电压试验程序 本试验适用于电器瓷套或因结构上的原因不能在试品的表面产生火花放电的绝缘子。耐受试验应在按相应的产品标准规定的并按 4.3校正所得的电压下进行。 试验时，先施加约75%的规定试验电压.然后以每秒约 2环试验电压的速率升压至规定的耐受电压，保持 5min，试品不应被击穿。

高压试验装置 试验变压器高压侧应串联一个适当的限流电阻，此电阻应能保护变压器和使试品表面在试验时能够产生频繁的火花而非闪络。 在试验回路中应在每一只试品上串联一个(7~12)mm的火花间隙或采用其他方法，以鉴别被击穿的试品 。

ZSML-20S绝缘子芯棒泄露电流试验装置.绝缘子芯棒泄漏电流试验装置

一、用途
绝缘芯棒泄露电流智能试验装置是根据zui新电力行业标准而设计的、性能先进的智能试验设备，本设备专为绝缘芯棒样品的交流耐压测试而设计，可测量芯棒样品的交流耐压和交流泄漏电流。中试控股设备由智能控制箱和高压电极组件两部分组成。

二、特点
1. 320×240液晶显示器、高速热敏打印机。
2. 高压电压、高压泄漏电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
3. 人机对话全键盘操作方式，智能化工作全过程，自动方式和手动方式。
4. 实时显示高压电压、高压泄漏电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
5. 完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
6. 绝缘子芯棒泄漏电流试验装置回零检测功能，回零确定后才可进行试验，安全可靠。
7. 具有绝缘电阻测试功能，直接反映被试品绝缘强度。
8. 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
9. 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
10. 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

三、整机技术参数
设备容量：2kVA
输入电压：220V
额定输入电流：9.1A
高压输出：0-20kV
额定输出电流：2.000mA
分辨率：0.1uA
电极zui大开距：50mm
电极zui大直径：￠150mm
设备固有泄漏：0.12mA/20kV（基本线性）
计时范围：0-999S
环境温度：－20℃至50℃
电压精度：  ≤1.5% (F.S)± 5个字
电流精度：  ≤1.5% (F.S) ± 5个字

四、操作方法及步骤：
1. 按照整机接线示意图的接线方式，将控制器和高压源电极连接起来。（注意：升压变压外壳的接地点，必须要可靠接入大地。）

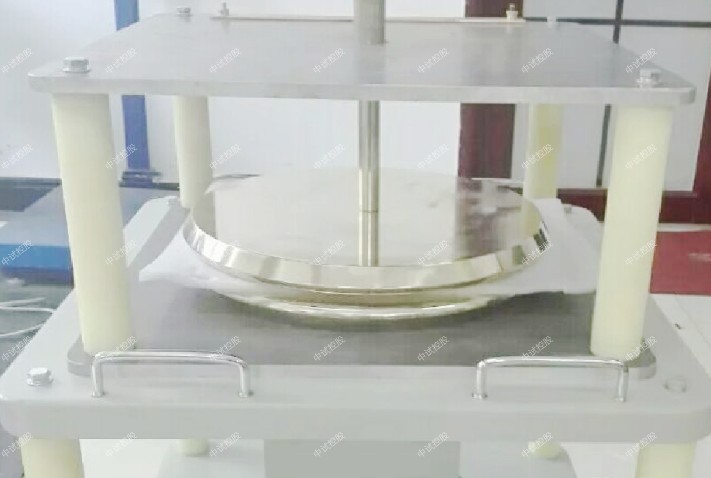

2. 抬起高压电极在高压电极间放入被试块，用手拧紧移动电极上的固定螺钉，然后再取出被试块（此举是为试验出相同电压下，空气环境和设备本身的固有泄漏，为后面加试品试验作准备。）。
3. 控制箱接入AC220V电源，打开控制箱的电源开关进入主菜单，按“确定”键进入“自动试验”主界面，设置好所要试验的“目标电压值”和“耐压时间”（时间设置为60S）。
4. 按开始进行“自动耐压试验”，等计时时间到后自动给出“高压电压值”和“泄漏电流值”，记住此时的“泄漏电流值”然后关掉控制箱电源。
5. 将第二步取下的相同高度被试块放入电极间，中试控股然后打开控制箱的电源，按照第4步操作方法进行“自动耐压试验”，等时间到后自动给出“高压电压值”和“泄漏电流值”，再记住此时的“泄漏电流值”
6. 用第5步加了被试块所测得的“泄漏电流值”减去第4步没加被试块所测得的“泄漏电流值”就是被试块在额定电压下的“泄漏电流值”。
7. 试验完成后关掉控制箱电源，取下被试品试验完毕。
8. 不同高度和直径的被试块，都可以按照2-6的操作步骤进行同样的操作，测出额定电压下的“泄漏电流值”。
五、注意事项
1. 打开电源开关之前，应先将电流调节钮按逆时针调至“零位”。
2. 绝缘子芯棒泄漏电流试验装置仪器应放置于干燥、通风，无腐蚀性气体的室内。
3. 请不要私自拆卸、分解或改造仪器，否则有触电的危险。

按上方法切换到“开始”确定后进行试验，中试控股自动升压过程是自动升压到“输出电压”值，然后自动进行计时。
升压过程为逼近方式，首先升到到接近目标值，然后再进行微调，保证高压电压值几乎为输出电压值。

精确使用无线绝缘子测试仪的方法

“无线绝缘子测试仪”是根据用户实际操作和现场使用情况，结合用户提出要求，通过大量现场试验，研制的新型绝缘子测试仪器。本仪器用于测试带电的悬式绝缘子或实验室检测悬式绝缘子的分布电压，能有效发现绝缘子内部隐蔽故障，提高电网系统运行的可靠性，提高线路工作人员进行带电测试的工作效率。

本产品采用无线传输，探测器和手持终端通信距离可达100m以上，使测量过程真正达到安全可靠、快速准确。此外，该仪器具备极强的抗干扰性，完全符合(EMC)标准要求，适应各种电磁场干扰场合。
