绝缘子芯棒电流测试仪

高压绝缘子的试验项目有哪些
一、绝缘电阻试验。悬式绝缘子每1～3年一次，用5000V兆欧表测每片绝缘子其阻值不小于300MΩ。

二、高频耐压试验每1～3年一次。

三、测量电压分布。一般1～3年进行一次，绝缘子串在正常和有缺陷情况下，电压分布不同，有缺陷的绝缘子较正常的电压要小，其电压转移到绝缘正常的元件上，可以通过测量电压分布确定其绝缘性能。

高压绝缘子泄漏电流检测技术：
　　介绍了一种利用电脑的声卡对高压绝缘子的泄漏电流进行采集的经济有效的新技术,并通过小波分析技术对所获得的信号进行消噪处理.与传统的信号分析方法相比,小波分析技术不仅能从噪声中准确提取待测泄漏电流信号,同时又可真实复现泄漏电流信号中的劣化特征,这对设备的早期故障诊断具有重要意义.显著提高了测量的准确度,增强了设备故障诊断的准确性.
　　高压输电线路绝缘子串的污秽闪络是影响电网运行的重要因素之一，随着电力系统的发展和各类污染的加剧，污秽闪络事故日益严重，它严重阻碍着电力系统的安全、稳定、经济运行。与绝缘子污秽程度密切相关的是其泄露电流的大小，因此对高压绝缘子泄露电流的检测具有工程实际意义

ZSML-20S绝缘子芯棒泄露电流试验装置、绝缘子芯棒电流测试仪

一、用途

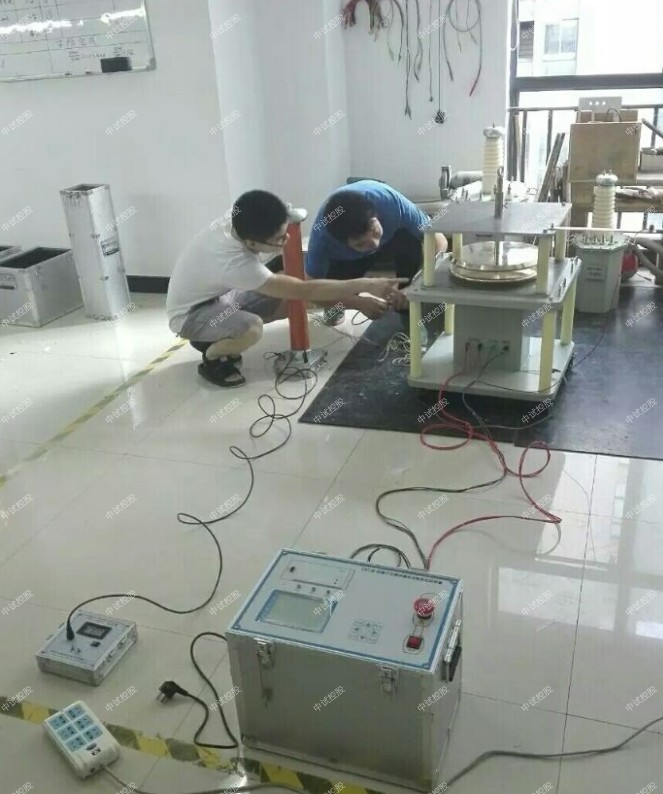

绝缘芯棒泄露电流智能试验装置是根据zui新电力行业标准而设计的、性能先进的智能试验设备，本设备专为绝缘芯棒样品的交流耐压测试而设计，可测量芯棒样品的交流耐压和交流泄漏电流。中试控股设备由智能控制箱和高压电极组件两部分组成。

二、特点
1. 320×240液晶显示器、高速热敏打印机。
2. 高压电压、高压泄漏电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
3. 人机对话全键盘操作方式，智能化工作全过程，自动方式和手动方式。
4. 实时显示高压电压、高压泄漏电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
5. 完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
6. 回零检测功能，回零确定后才可进行试验，安全可靠。
7. 绝缘子芯棒电流测试仪具有绝缘电阻测试功能，直接反映被试品绝缘强度。
8. 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
9. 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
10. 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

三、整机技术参数
设备容量：2kVA
输入电压：220V
额定输入电流：9.1A
高压输出：0-20kV
额定输出电流：2.000mA
分辨率：0.1uA
电极zui大开距：50mm
电极zui大直径：￠150mm
设备固有泄漏：0.12mA/20kV（基本线性）
计时范围：0-999S
环境温度：－20℃至50℃
电压精度：  ≤1.5% (F.S)± 5个字
电流精度：  ≤1.5% (F.S) ± 5个字

四、操作方法及步骤：
1. 按照整机接线示意图的接线方式，将控制器和高压源电极连接起来。（注意：升压变压外壳的接地点，必须要可靠接入大地。）
2. 抬起高压电极在高压电极间放入被试块，用手拧紧移动电极上的固定螺钉，然后再取出被试块（此举是为试验出相同电压下，空气环境和设备本身的固有泄漏，为后面加试品试验作准备。）。
3. 控制箱接入AC220V电源，打开控制箱的电源开关进入主菜单，按“确定”键进入“自动试验”主界面，设置好所要试验的“目标电压值”和“耐压时间”（时间设置为60S）。
4. 按开始进行“自动耐压试验”，等计时时间到后自动给出“高压电压值”和“泄漏电流值”，记住此时的“泄漏电流值”然后关掉控制箱电源。
5. 将第二步取下的相同高度被试块放入电极间，中试控股然后打开控制箱的电源，按照第4步操作方法进行“自动耐压试验”，等时间到后自动给出“高压电压值”和“泄漏电流值”，再记住此时的“泄漏电流值”
6. 用第5步加了被试块所测得的“泄漏电流值”减去第4步没加被试块所测得的“泄漏电流值”就是被试块在额定电压下的“泄漏电流值”。
7. 试验完成后关掉控制箱电源，取下被试品试验完毕。
8. 不同高度和直径的被试块，都可以按照2-6的操作步骤进行同样的操作，测出额定电压下的“泄漏电流值”。
五、注意事项
1. 打开电源开关之前，应先将电流调节钮按逆时针调至“零位”。
2. 绝缘子芯棒电流测试仪仪器应放置于干燥、通风，无腐蚀性气体的室内。
3. 请不要私自拆卸、分解或改造仪器，否则有触电的危险。

绝缘子芯棒电流测试仪按上方法切换到“开始”确定后进行试验，中试控股自动升压过程是自动升压到“输出电压”值，然后自动进行计时。
升压过程为逼近方式，首先升到到接近目标值，然后再进行微调，保证高压电压值几乎为输出电压值。

支持绝缘子绝缘电阻不合格的原因

对支持绝缘子测量绝缘电阻，预防性试验中多次发现低绝缘电阻绝缘子'及叫加以更换。
    (1)10kV开关柜测得u相和w相的绝缘电阻分别为20MΩ. 50MΩ（应大于300MΩ）．经检查为断路器支持绝缘子裂纹、不合格，予以更换。
    (2)35kV中置式开关柜爬电严重，紧急停电后测得U. V.w三相绝缘电阻均为400MΩ ，交流耐压只能加到35kV，经检查为小车开关柜支持用有机绝缘子沿面受潮，环境湿度90%，经除湿机干燥处理后合格。
