变压器绕组变形.位移.线圈压缩拉伸.匝间短路分析仪

变压器绕组变形.位移.线圈压缩拉伸.匝间短路分析仪试验程序

1.首先检查变压器接地状况是否良好，套管引线应全部解开。

2.详细记录被试品的数据及原始工况有否异常，以及被试品变压器当前测试状况下的分接开关位置，并仔细输入被试品情况登记窗。

3.根据被试品的情况建立被试品数据文件的子目录；测试完成后应将测量的数据备份至该目录下，并注意进行整理工作。

4.数据存放格式：文件是以ASCII码的形式存放。

5.对刚退出运行的变压器进行测量，测量前应尽量让其散热降温；但在整个测量过程中应停止对其所施的降温手段，保持温度，以免测量过程中温度变化过大而影响测量结果的一致性。

6.ZSBX-VI变压器绕组变形测试仪现场测试时，为防止出现意外损坏仪器，使用所配的电源隔离变压器。变压器绕组变形测试仪国内做的好的中试控股等。

变压器绕组变形.位移.线圈压缩拉伸.匝间短路分析仪用于测试各种等级电力变压器(6kV~750kV)及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等变形现象，这样将严重影响变压器的安全运行。

变压器绕组变形测试仪采用扫频法及低电压阻抗法对变压器的绕组进行综合测试，按电力行业标准DL/T911-2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。中试控股阻抗法电力行业标准DL/T1093-2008对绕组的阻抗值进行测试，通过与标准的阻抗值比对判断绕组的变形状况。

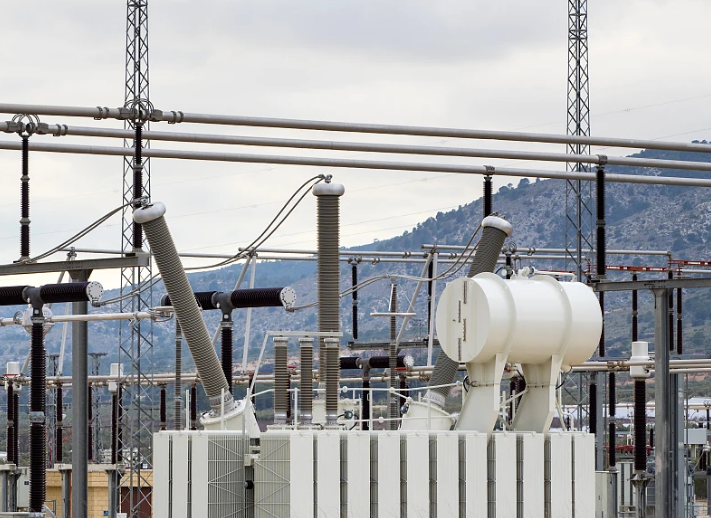

电力变压器是一种电能转换设备，其在电力系统中发挥着极为重要的作用，一旦出现故障，将会导致极为严重的大面积停电事故。引起电力变压器故障及事故的原因多种多样，如人员操作失误、负载量突变和绝缘受潮等都有可能造成变压器的停运。

按故障位置来划分事故台次，则由绕组变形故障引起的事故比例高，可达事故总量的60%。这是由于在短路电流的影响下，变压器绕组受强大电动力作用，会发生塌陷、整体扭曲和位移等机械性永久变形，长期运行会产生累积效应，并终造成变压器事故。

因此，及时发现和修复变压器绕组变形故障，能够延长变压器运行寿命，从而减少电力系统不必要的。

解决问题及意义

目前检测变压器绕组变形的方法主要包括电容量变化法、振动信号分析法、短路阻抗法及频率响应分析法。其中，后两种方法由于测试设备简单易携、抗干扰能力强等优点，得到了广泛的应用和研究。

但在实际应用中，两者也具有一些缺点：频率响应分析法的测试结果不直观、无定量判断标准可用，需经验丰富的测试人员对历史数据进行横向与纵向比较；短路阻抗法虽判据明确，但无法定位绕组故障，且灵敏度较低。因此，为了有效减小对变压器绕组变形的误判，目前急需一种能够定量判断绕组变形故障的高灵敏度检测方法。

ZSBX-VI变压器绕组变形测试仪、变压器绕组变形.位移.线圈压缩拉伸.匝间短路分析仪

一  系统简介
变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这将严重影响变压器的安全运行。本仪器按电力行业标准DL/T911－2016、国际电工标准采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

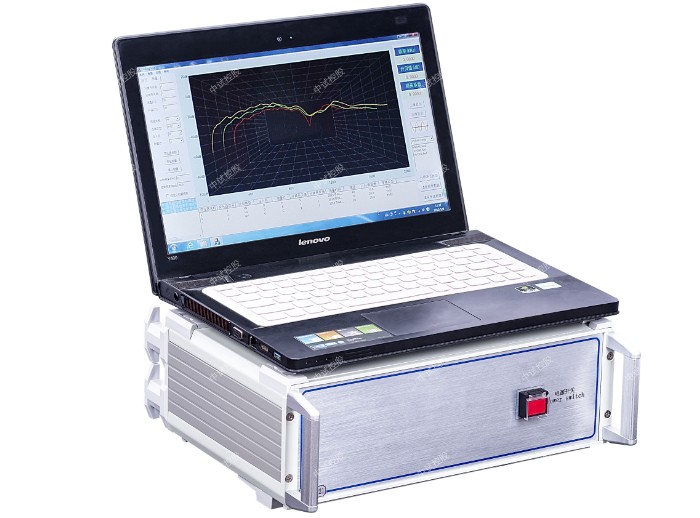

本中试控股系统由测量部分和分析软件部分组成，分析部分由笔记本电脑完成，测量部分通过USB电缆与笔记本电脑连接。
1.1变压器绕组变形.位移.线圈压缩拉伸.匝间短路分析仪特点
 采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。
 测量速度快，对单个绕组测量时间1-2分钟。
 频率精度非常高，频率精度为0.005% 。
 采用数字化频率合成，频率稳定性更高。
 采用5000V电压隔离、充分保护测试电脑安全。
 可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
 采用的分析软件功能强大，软件、硬件指标满足电力行业标准DL/T911-2016、国际电工标准。
 采用windows平台，兼容Windows 2000/Windows XP/Windows7/Windows8/Windows10。
 采用数据库保存测试数据，对测试数据的管理简洁方便。
 软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。
 软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。
 中试控股软件界面简洁直观，分析、存储、报告导出、打印等菜单，只有完成当前一步方自动弹出下一步所需菜单，更加方便。

1.2主要技术指标
 测量速度：单相绕组1分钟-2分钟
 输出电压：Vpp-20V测试过程中自动调整
 输出阻抗：50Ω
 输入阻抗：1MΩ（响应通道内置50Ω匹配电阻）
 扫频范围：100Hz－2MHz
 频率精度：0.005%
 扫频方式：线性或对数，扫频间隔和点数可任意设置
 曲线显示：幅频曲线
 测量动态范围宽：－120dB～20dB
 供电电压：AC220V±10%

数据回显
本中试控股系统可以对已经存盘的数据进行回显，在F区依次选择电站名称、变压器名称、试验类别与时间、绕组类型与时间，即可将已经完成的测试结果调出。默认显示在第一条曲线的位置，随选择结果的递增，数据依次向下显示。当曲线数量到达zui大时（9条曲线）时，不再递增，此时，可以选择需要替换的曲线，继续进行递增替换。如发现某条曲线不需要进行分析时，可以在曲线描述信息（E）上点击鼠标右键，点击“清空曲线”，则该条曲线自动从分析列表中剔除。

先打开主机电源，在电脑中进入变压器绕组变形测试仪程序，之后进行参数设置，中试控股查看变压器高低分接档位并输入，输入当前油温和环温。绕组类别及连接类型已被试变压器铭牌数据为准。我们也能自定义扫描频率，选着“自定义扫描频率”，就可以自定义测量开始频率和结束频率，扫描频率范围可以设为 1KHz-2000KHz。为了满足客户需求，同时生产了1KHz-2000KHz的频率范围。

设置完成后，我们就可以点击开始测量了。仪器会自动进行扫描，横坐标和纵坐标分别代表频率和分贝值。屏幕右上角并已数字形式显示。测量完成后仪器会自动保存，测量完A相后，我们可以换线到B相,仪器测量点会自动切换到B相，并直接点击测量，同理我们在测量C相，当3相全部测量完成后仪器会自行分析测试结果。点击屏幕右下方分析测试报告仪器会出现分析结果。到此整个试验完成。

1）扫频阻抗法具有较高的测试重复性与稳定性，其在相同检测环境下的25次测试结果的标准偏差小于0.17 dBΩ，且50 Hz处阻抗值吻合极好，同时间隔24 h的2次测试结果也基本相同。

2）通过50 Hz处扫频阻抗值与变压器短路阻抗值的比较，yanzhneg了扫频阻抗法的低频电路等效于短路阻抗法。

3）较高的激励电压能够有效抑制空间噪声干扰，提高响应电压的信噪比，减少因噪声引起的变压器绕组变形误判。

4）ZSBX-VI变压器绕组变形测试仪通过与频响法的比较，证明了扫频阻抗法在低频段时具有更优的测试稳定性与抗干扰能力，在中高频段时具有和频率响应分析法相同的测试灵敏度，且频率越高，扫频阻抗曲线与频响曲线关于直线10×lg50互为轴对称图形的趋势越明显，因此中高频段的扫频阻抗曲线具有和频响曲线相同的测试特点。
