大型变压器内部绕组变形.位移.线圈压缩拉伸测量仪

采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。
 测量速度快，对单个绕组测量时间1-2分钟。
 频率精度非常高，频率精度为0.005% 。
 采用数字化频率合成，频率稳定性更高。
 采用5000V电压隔离、充分保护测试电脑安全。
 可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
 ZSBX-VI变压器绕组变形测试仪采用中试控股的分析软件功能强大，软件、硬件指标满足电力行业标准DL/T911-2016、国际电工标准。
 采用windows平台，兼容Windows 2000/Windows XP/Windows7/Windows8/Windows10。
 采用数据库保存测试数据，对测试数据的管理简洁方便。
 软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。
 软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。
 中试控股软件界面简洁直观，分析、存储、报告导出、打印等菜单，只有完成当前一步方自动弹出下一步所需菜单，更加方便。

绕组类别及连接类型已被试变压器铭牌数据为准。我们也能自定义扫描频率，选着“自定义扫描频率”，就可以自定义测量开始频率和结束频率，扫描频率范围可以设为 1KHz-2000KHz。为了满足客户需求，同时生产了1KHz-2000KHz的频率范围。设置完成后，我们就可以点击开始测量了。仪器会自动进行扫描，横坐标和纵坐标分别代表频率和分贝值。屏幕右上角并已数字形式显示。测量完成后仪器会自动保存，测量完A相后，我们可以换线到B相,仪器测量点会自动切换到B相，并直接点击测量，同理我们在测量C相，当3相全部测量完成后仪器会自行分析测试结果。点击屏幕右下方分析测试报告仪器会出现分析结果。到此整个试验完成。

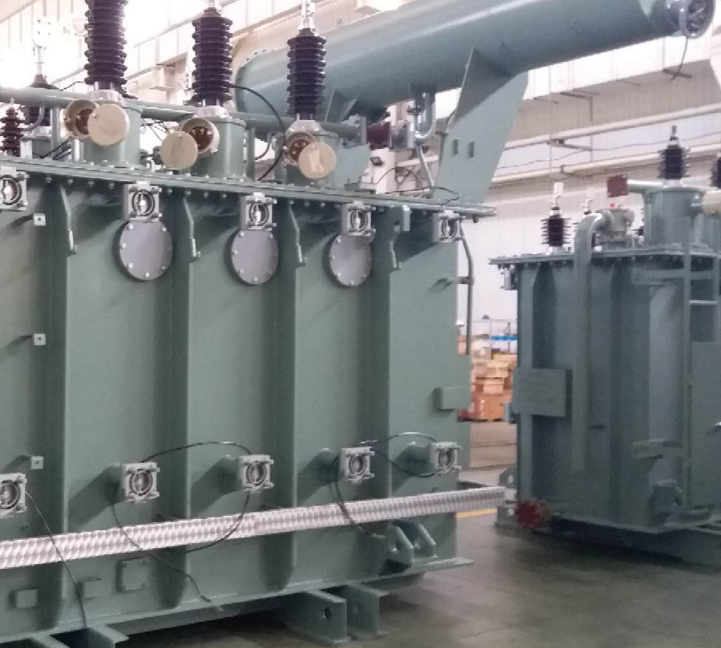

大型变压器内部绕组变形.位移.线圈压缩拉伸测量仪用于测试各种等级电力变压器(6kV~750kV)及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等变形现象，这样将严重影响变压器的安全运行。

变压器绕组变形测试仪采用扫频法及低电压阻抗法对变压器的绕组进行综合测试，按电力行业标准DL/T911-2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。中试控股阻抗法电力行业标准DL/T1093-2008对绕组的阻抗值进行测试，通过与标准的阻抗值比对判断绕组的变形状况。

大型变压器内部绕组变形.位移.线圈压缩拉伸测量仪频率响应图谱的特征
1、差异是的
从微观的角度看，变压器由于型号、容量、电压等级、线圈绕法、绕组结构、位臵和引线等的不同，不同绕组的频谱谱图肯定不同，且有的存在较大的差异，这一方面说明
频响法的灵敏度高，另一方面，使得频谱特征归类不容易。国产和进口变压器，由于结构设计上有一定的差异，频谱有较明显的差别。
2、具有相对的一致性
从宏观的角度看，对于工艺良好的同一台变压器，其同一侧三相绕组的结构基本是一致的，测得的频响特性曲线通常具有一定的可比性，特别是对没有分接开关的低压绕组。这是进行变形诊断的基础。
3、ZSBX-VI变压器绕组变形测试仪低压绕组的一致性较好
低压线圈多为连续式绕组，匝数少，结构简单，阻抗小，无分接绕组，因此工艺上三相易做到一致，频响曲线干扰毛刺少，三相频谱曲线一致性较好。
高、中压绕组则多为饼式或纠结式，匝数多，阻抗大，大多带有分接绕组，结构复杂，反映在频谱曲线上，响应较小，毛刺多，相与相之间的一致性较差。
4、chang用变压器的一致性较差
chang用变压器(包括chang变和备变)由于多采用双分裂结构，相与相之间的一致性普遍都比主变的差，且chang用变压器遭受短路故障的几率较高，累积效应造成一致性较差。
5、三相变压器的一致性较好
三相变压器特征图谱上相与相之间的一致性比单相变压器好。另外，从绕组的特征图谱上谐振峰的分布情况，可以判断变压器绕组的防陡波特性，为改善变压器绕组的绝缘设计提供依据。从整体上看，如果一个绕组的频谱曲线上谐振峰少，比较平坦，则说明一旦陡波(如雷电波，操作波)侵入绕组后，绕组内部发生谐振的可能性小。因此，危害绕组绝缘的电位分布发生的可能性小，说明设计合理。另一方面，如果谐振峰上升很快，说明绕组的阻抗函数存在高阶极点，绕组对陡波的响应快，易损坏。
综上所诉，做变压器绕组变形试验很有必要，对维护电力系统的安全至关重要。

ZSBX-VI变压器绕组变形测试仪、大型变压器内部绕组变形.位移.线圈压缩拉伸测量仪

一  系统简介
变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这将严重影响变压器的安全运行。本仪器按电力行业标准DL/T911－2016、国际电工标准采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。
本中试控股系统由测量部分和分析软件部分组成，分析部分由笔记本电脑完成，测量部分通过USB电缆与笔记本电脑连接。

 1.2主要技术指标
 测量速度：单相绕组1分钟-2分钟
 输出电压：Vpp-20V测试过程中自动调整
 输出阻抗：50Ω
 输入阻抗：1MΩ（响应通道内置50Ω匹配电阻）
 扫频范围：100Hz－2MHz
 频率精度：0.005%
 扫频方式：线性或对数，扫频间隔和点数可任意设置
 曲线显示：幅频曲线
 测量动态范围宽：－120dB～20dB
 供电电压：AC220V±10%

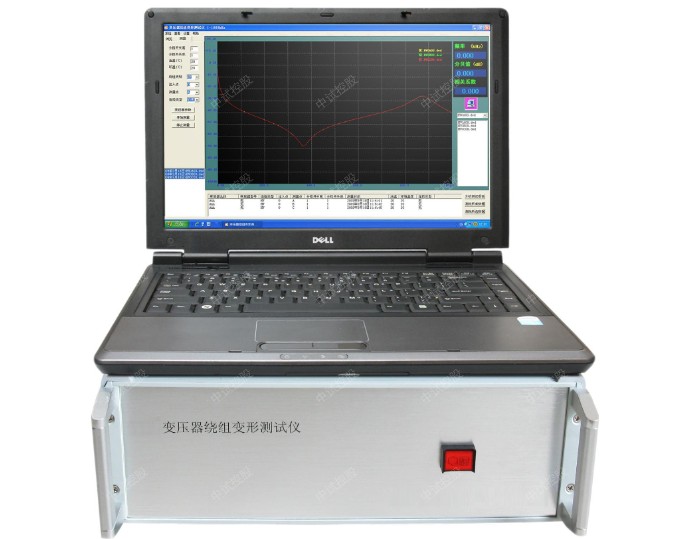

ZSBX-VI变压器绕组变形测试仪数据回显
本中试控股系统可以对已经存盘的数据进行回显，在F区依次选择电站名称、变压器名称、试验类别与时间、绕组类型与时间，即可将已经完成的测试结果调出。默认显示在第一条曲线的位置，随选择结果的递增，数据依次向下显示。当曲线数量到达zui大时（9条曲线）时，不再递增，此时，可以选择需要替换的曲线，继续进行递增替换。如发现某条曲线不需要进行分析时，可以在曲线描述信息（E）上点击鼠标右键，点击“清空曲线”，则该条曲线自动从分析列表中剔除。

先打开主机电源，中试控股在电脑中进入变压器绕组变形测试仪程序，之后进行参数设置，中试控股查看变压器高低分接档位并输入，输入当前油温和环温。绕组类别及连接类型已被试变压器铭牌数据为准。我们也能自定义扫描频率，选着“自定义扫描频率”，就可以自定义测量开始频率和结束频率，扫描频率范围可以设为 1KHz-2000KHz。为了满足客户需求，同时生产了1KHz-2000KHz的频率范围。

设置完成后，我们就可以点击开始测量了。仪器会自动进行扫描，横坐标和纵坐标分别代表频率和分贝值。屏幕右上角并已数字形式显示。测量完成后仪器会自动保存，测量完A相后，我们可以换线到B相,仪器测量点会自动切换到B相，并直接点击测量，同理我们在测量C相，当3相全部测量完成后仪器会自行分析测试结果。点击屏幕右下方分析测试报告仪器会出现分析结果。到此整个试验完成。
