检测变压器各个绕组幅频响应特性测试仪

变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法开发的变压器绕组测试仪，ZSBX-III 变压器绕组变形测试仪就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。

变压器绕组变形的测试方法：
1)低压脉冲法。
ZSBX-III 变压器绕组变形测试仪它是利用等值电路中各个小单元内分布参数Lo、Co、go的微小变化所造成波形上的变化，来反映绕组结构上的变化。当外施脉冲波具有足够陡度，即包含有足够高频分量时，并且使用足够颇宰响应的示波器，就能把这些变化清楚地反映出来。

2)频响分析法。
它是用扫描发生器特一组不同额串的正弦波电压加到变压器绕组的—端，把所选择的变压器其他端子上得到的信号振幅和相位作为频率的函数绘制成曲线。当变压器结构定型后，它的频响特性是一定的，一旦变压器绕组发生变形，则谐振点的位置和数量将有所改变。日前，研究机构已根据此原理研制出变乐器绕组变形测试装置，其主接线如下图所示，其测试过程是：
首先，计算机发出命令，让扫描发生器单元输出一系列频率的正弦波电压，加到被试变压器上;同时让双通道分析单元分析、处理Ui、Uo信号，并传送到计算机存贮起来;待试验数据采集完毕后，计算机判断被试变压器有无绕组变形，并可以屏幕显示或绘制被试变压器频响特性曲线。

3)特性试验法。
有的单位曾采用单相低压空载试验和短路试验检测220kV、120kVA电力变压器绕组变形收到良好效果。例如，短路试验测得高、中之间B、C相短路阻抗比4相明显增大，其中c相增大达8.6%，其余情况下，B、C相比A相均减小，减小ZUI多的是中、低压间C相，达17%。
另外，测量电容量发现，该台变压器高、中压绕组容量增加13.56%。低乐绕组电容量增加10.11%，所以有人认为，变压器受到短路冲击后，电容量变化超过1%很可能是绕组发生了变形。ZSBX-III 变压器绕组变形测试仪

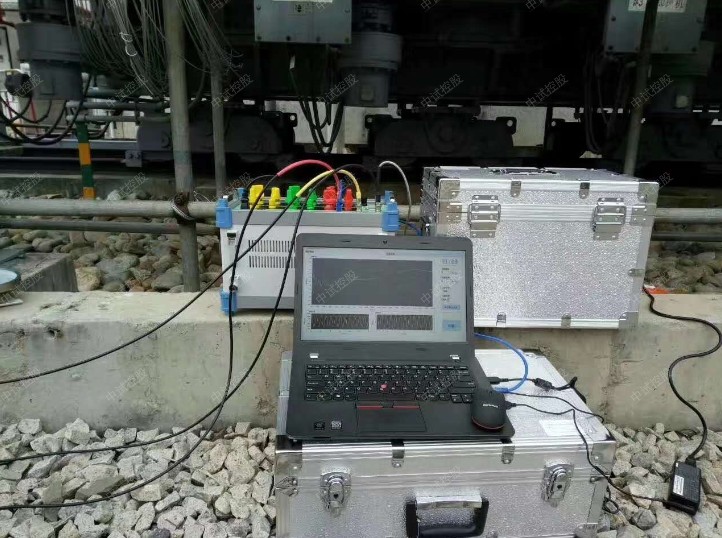

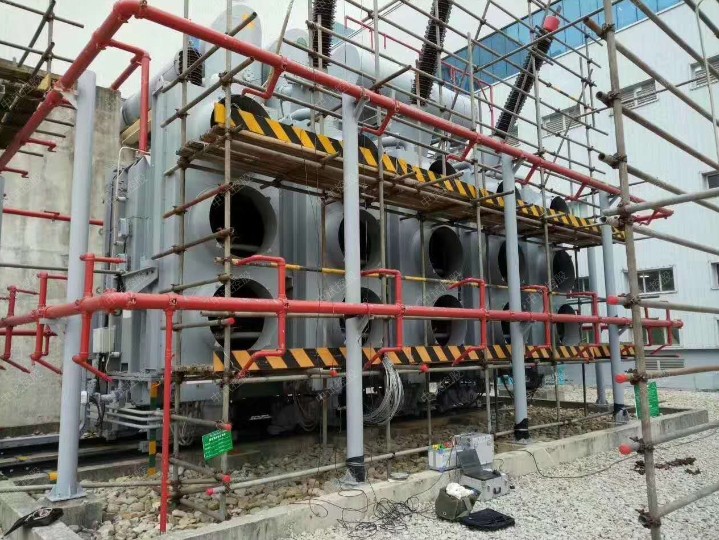

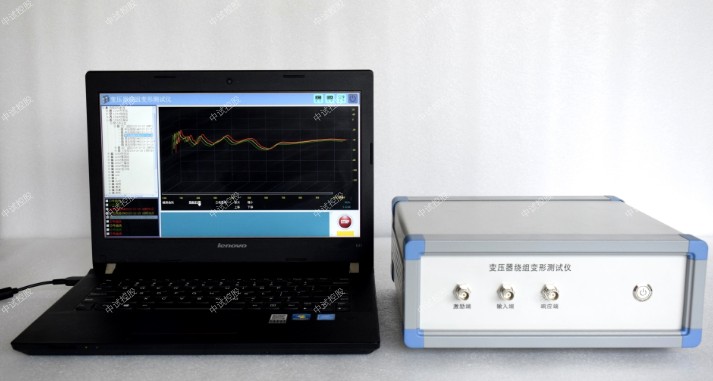

1.1概述
本ZSBX-III 变压器绕组变形测试仪检测变压器各个绕组的幅频响应特性测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达guojia正在开发完善的内部故障频率响应分析(FRA)方法，对变压器内部故障作出准确判断。
变压器设计完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
1.2仪器功能
本仪器是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。 对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为精确有力的依据。
检测数据自动分析系统,横向比较A、B 、C三相之间进行绕组相似性比较,其分析结果为:
       ①一致性很好
      ②一致性较好
      ③一致性较差
      ④一致性很差
纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较，其分析结果为:
        ①正常绕组
       ②轻度变形
       ③中度变形
       ④严重变形

ZSBX-III 变压器绕组变形测试仪为保证检测变压器各个绕组的幅频响应特性测试仪测量准确性我们需注意：

1.当变压器刚退出运行时需要散热，但再试验时需要终止人为散热，避免由于温差造成测量数据的不准确性；

2.ZSBX-III 变压器绕组变形测试仪在测试是需要预热15分钟，在冬天或环温偏低时需要适当延长预热时间，保证测量准确性；

3.试验前应将变压器套管引线全部拆除；
