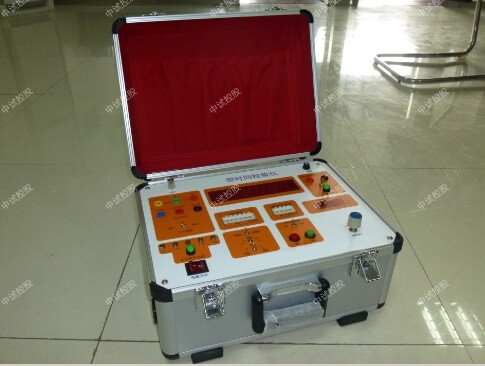

时间继电器时间校验仪

ZSMS-III型时间校验仪是针对时间继电器及各种高精度记时仪器的校验。
测试高压开关测试仪的校验说明：高压开关测试仪一般分为自带操作电源与不带操作电源两种，而不带操作电源又分为以下两种：有继电器与无继电器。有继电器的称为“主动式”，无继电器的被称为“被动式”。

继电器保护校验仪的校验说明：输出方式和外触发方式。根据被校验仪器的要求设置后，“时间校验仪”按“清除”键，操作“继电保护测试仪”后显示结果。（注意：继电保护测试仪的图只做出部分）

时间继电器的校验：选择输入方式根据被校验仪器的预置“时间校验仪”，将“时间校验仪”的“操作电源”置开启位置，此时仪器开始记时，记时完毕显示记时结果。

技术指标
1．校验时间：1ms-9999.99ms弹跳时间：1ms-99ms

2．分辨率：0.01ms误差：0.2%

3．启动电平：DC5V-220V

4．停止电平：DC5V，12V

5．内置电源：DC20V----230V（误差1%）

6．电源：AC198V—230V

试验方法

1） 时间继电器时间校验仪测量绝缘电阻；

2） 测量每相导电回路的电阻（或整个主回路）；
主要检查断路器或隔离开关的动、静触头的接触电阻的大小，因为接触电阻的存在，增加了导体通电时的损耗，使接触处的温度升高，影响了正常的载流能力。
根据欧姆定律原理进行，电流不低于100A，一般用100A回路电阻测试仪进行。
3） 交流耐压试验；
对外壳和断口分别进行，真空断路器的断口的耐压一般试验电压中试控股采用规程要求或值的80%进行，1分钟。工频耐压试验装置
4） 中试控股测量断路器主触头的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时间；
合闸时间：合闸回路通电到动静触头接触瞬间的时间
分闸时间：分闸回路通电到动静触头分离瞬间的时间
分-合时间：对于重合闸时，从分到合的时间
合-分时间：对于重合闸不成功时，后加速跳开的时间
同期性：三相之间或同相的不同端口之间的时间差。
一般用开关机械特性测试仪进行，注意仪器的操作步骤和内、外部电源。
5） 测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻；
