1A、0.5A、0.3A变压器有载分接开关测量仪

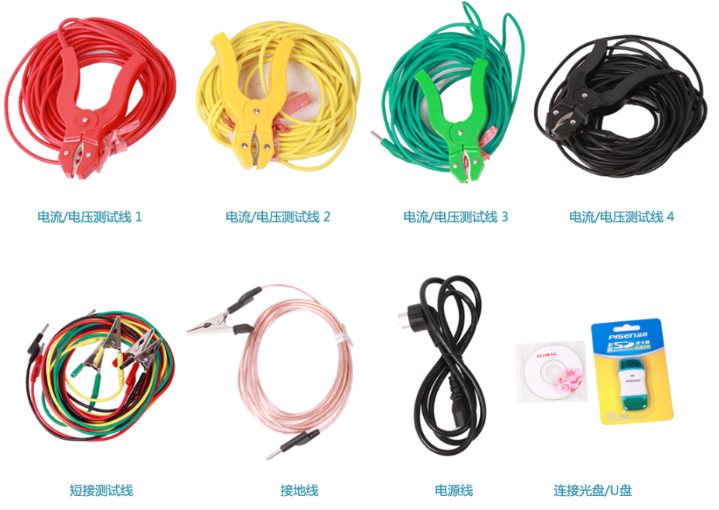

注意事项:

3、在环境温度-5℃～40℃，相对湿度≤80%范围内都能正常工作，但户外使用时应避免淋雨、阳光直射液晶显示屏。
4、必须在接好所有引线后再开电源开关。
5、测试结束后要等放电完毕再拆除测试线。
6、测试过程中不要移动测试线夹。
7、若电流偏小时，可将两条以上的线并联在一起做为一路测量，不用的线要与黑线短路。
8、电源插座上设有保护地线，请将插头插入带地线三眼插孔内。

有载调压变压器分接开关的故障是由哪些原因造成的？

(1)辅助触头中的过渡电阻在切换过程中被击穿烧断。
    (2)分接开关密封不严，进水造成相间短路。
    (3)由于触头滚轮卡住，使分接开关停在过渡位置，造成匝间短路而烧坏。
    (4)分接开关油箱缺油。
    (5)调压过程中遇到穿越故障电流。

有载调压开关绝缘对变压器整体绝缘有什么影响

有载调压分接开关是变压器本体的重要组成部分，在变压器试验中遇到异常情况时，往往只从绕组、套管、铁芯、绝缘油等方面进行分析，而忽视了有载调压分接开关不良对变压器试验结果的影响。当有载调压分接开关支架绝缘不良时，会导致变压器整体绝缘电阻下降。例如，某变电站一台 变压器，中试控股在检修时发现有载分接开关支架中一支绝缘杆有裂纹，立即取下换上一支新的绝缘杆，分接开关检修后复原到变压器中，接着进行注油，然后对变压器110kV绕组进行绝缘电阻试验。测量结果是:绝缘电阻只有40MQ，吸收比为1，绝缘电阻表的指针数据非常稳定。

当时分析认为一是变压器本体油可能劣化；二是变压器绕组绝缘可能严重老化或受潮。于是取油样化验，结果是油各项指标都符合标准，排除了油的影响，这样问题的焦点就集中到绕组上。

有人提出吊芯，但考虑到工作量大，又要停役很长时间，所以决定先进行分解试验，然后再吊芯检查绕组。分解试验是将有载调压分接开关的切换开关吊出变压器本体，对套管与绕组进行绝缘电阻测试，测试结果是:绝缘电阻为2000MQ吸收比为1.5，与历年来的绕组测试数据相近。

由测试结果可以判定问题发生在分接开关上于是又测量分接开关支架绝缘棒的绝缘电阻，只有40M原来新换上的绝缘棒在仓库中存放多年，安装前既未进行真空烘干处理，又未进行测试，将以往受潮支架绝缘棒安装在变压器上，自然导致变压器110kV绕组绝缘电阻下降。

1、1A、0.5A、0.3A变压器有载分接开关测量仪输出电流大，重量轻；
2、仪器输出开路电压28V，在1A档的电流下可以测试10Ω的过渡电阻，并设有0.5A、0.3A档，方便测试更大的过渡电阻；
3、具有完善的保护电路，可靠性强；
4、立式机箱结构，5.7寸的大液晶显示，便于现场操作；
5、具有U盘存储功能，可以存储更多数据波形。

ZSKC-4000 变压器有载分接开关测试仪
一、概述
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。为此，我公司ZSKC-4000 变压器有载分接开关特性测试仪器，中试控股该仪器主要用于测量有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
仪器智能化程度高，全部中文菜单提示，操作简单。

二、安全措施
1、 使用本仪器前一定要认真阅读本手册。
2、 仪器的操作者应具备一般电气设备或仪器的使用常识。
3、 本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。
4、 中试控股应避免剧烈振动。
5、 对仪器的维修、护理和调整应由专业人员进行。
6、 在测试过程中，禁止移动测试夹和供电线路。
三、特点
1、 1A、0.5A、0.3A变压器有载分接开关测量仪输出电流大，重量轻。
2、 仪器输出开路电压28V，在1A档的电流下可以测试10Ω的过渡电阻，并设有0.5A、0.3A档，方便测试更大的过渡电阻。
3、 具有完善的保护电路，可靠性强。
4、 立式机箱结构，5.7寸的大液晶显示，便于现场操作。
5、 具有U盘存储功能，可以存储更多数据波形。
四、技术指标
1、 输出电流：1.0A、0.5A、0.3A、三档可选。
2、 电阻量程：1.0A档 0.1～10Ω；0.5A档

 5～20Ω；0.3A档 10～40Ω。
3、 电阻测量精度：±(读数×5%+5个字)，分辨率：0.01Ω。
4、 过渡时间测量范围：1～250mS。
5、 过渡时间测量精度：±1mS，分辨率：0.1mS。
6、 采样频率：10K。
7、 存储方式： U盘存储、本机存储。
8、 工作温度：-20℃～+50℃。
9、 环境湿度：≤90%RH，无结露。
10、工作电源：AC220V±10%，50Hz±10%。

1A、0.5A、0.3A变压器有载分接开关测量仪测试与操作方法
操作时需注意事项：
使用前，仪器的接地端子必须接好地线。
测试过程中，不允许拆除测试线。
带绕组测试时，变压器的非测试端应三相短路接地。
如果中试控股选择将数据存储至U盘或查询U盘中的存储数据，请将U盘插入“U盘接口”，并在向U盘存储或查询数据过程中不允许拔掉U盘。

ZSKC-4000 变压器有载分接开关测试仪调节两标尺的位置，中试控股将t1标尺移至A相波形的起点（即波形开始下降的点），t2标尺移至A相波形的终点（即波形最后向上升起的拐点），此时显示屏最左下方的Δt数值即为A相波形的过渡时间，此时按“确认”键弹出打印菜单，即可选择打印A相的过渡时间；同理，根据B、C相波形的起点、终点调整两标尺的位置，再分别打印出B、C相波形的过渡时间。

1、光线示波器功能。

2、较强的综合测量能力。

3、较全面的测量结果分析。

4、数据保持，数据通讯。

5、抗干扰能力强。

6、液晶大屏幕显示，全中文菜单操作。

7、中试控股自带微型打印机，可汉化打印测量结果及波形。

8、体积小，重量轻。

对变压器有载装置的调压次数是如何规定的？

(1)35kV变压器的每天调节次数（每周一个分接头为一次）不超过20次，110kV及以上变压器每天调节的次数不超过10次，每次调节间隔的时间不少于1min。
    (2)当电阻型调压装置的调节次数超过5000-7000次时，电抗型调压装置的调节次数超过2000～2500次时检修。
