有载分接开关过渡波形测试仪

有载调压分接开关的切换开关筒上静触头压力偏小时对变压器直流电阻有什么影响？

(1)操作电源电压消失或过低。
(2)电机绕组断线烧毁，起动电机失压。
(3)联锁触点接触不良。
(4)转动机构脱扣及销子落。

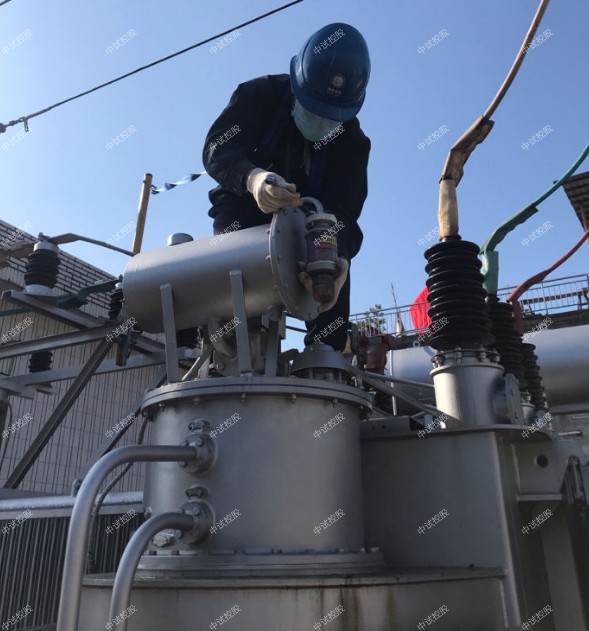

有载分接开关过渡波形测试仪为查出三相绕组直流电阻误差增大的原因，首先进行色谱分析并测量变压比，排除绕组本身可能发生匝间短路等；其次将有载调压分接开关中的切换开关从变压器本体中吊出，同时采用厂家带来的酒精温度计检测温度，这样测试变压器联通绕组的直流电阻，中试控股测试结果是三相直流电阻相对误差很小，折算到标准温度后，与上年测试数据接近。此时又因酒精温度计与本体温度计比较，三者之间误差很大，本体温度计偏高8℃，经检查系温度计座里面油已干，照此折算开始测量的三相绕组直流电阻，实质上是A相绕组直流电阻正确，B、C两相绕组直流电阻偏大，再检查切换开关和切换开关绝缘筒，发现B、C两相开关切换开关与绝缘筒之间静触头压力偏小，导致了B、C两相绕组电阻增大，造成相对误差增大。

对此问题的处理方法是：拧下切换开关绝缘筒静触头，采用0.5mm厚镀锡软铜皮垫入B、C两相静触头内侧，再恢复到变压器正常状态下进行测试，测试结果是，三相绕组的各档直流电阻相对误差都很小，只有一档最大误差值也仅为1.35%。达到合格标准。

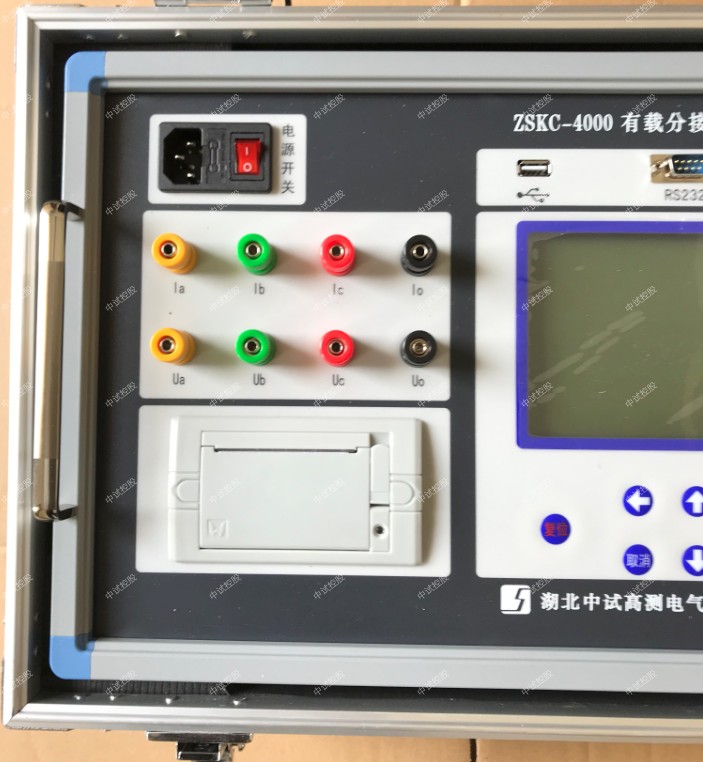

ZSKC-3000 变压器有载分接开关测试仪

有载分接开关过渡波形测试仪是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用微电脑控制，通过设计的精密测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量。中试控股用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。
该仪器具有对所测数据进行显示、分析、存储、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。中试控股可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。

参  数 指  标 参  数 指     标
电压输出 >20V 工作电源 AC220V±10%，50Hz
电流输出 ≥1A 功率 180W
电阻测量范围 0.3~40Ω 电阻测量精度 0.1Ω~1Ω±0.1Ω，
 1Ω~40Ω±5%±0.1Ω（不含1Ω）
时间测量范围 1ms~256ms 时间测量精度 1ms~100ms±0.1ms
100ms~250ms±1%
三相同期性 0.1ms 采样频率 10~20KHz
工作温度 0~40℃ 工作湿度 ≤80%RH
外形尺寸 420mm?350mm??220mm 重量 12kg（含附件）

故障现象
故障原因及解决方法
开机后显示屏无显示 检查AC220V电源及保险管。
三相电流不平衡 检查测试接线，确保接触良好。
测试不正常 检查灵敏度和量程设置，选择合适的灵敏度和量程。
打印机不打印
1．检查打印机指示灯，如不亮按SEL键使之亮。
2．检查是否有打印纸。
3．按住【走纸】键再接通电源，待纸走动时再松开【走纸】键，打印机开始自检。
4．中试控股检查打印机插接件是否松动，确保接触良好。

有载开关大修时应做哪些试验？大修后、带电前的有载开关应做哪些检查调试？

有载开关大修时，中试控股应进行一下电气试验：

（1）拍摄开关切换过程的录波图，检查切换是否完好，符合规定程序。

（2）检查过渡电阻的阻值，偏差一般不应超过设计值的±10%。

（3）检查每一档位上，从进到出回路的完好性，其回路电阻应不大于出标准，一般小于500uΩ。

有载开关大修后，应进行如下检查调试：

（1）档位要一致。远方指示，开关本体（顶盖上）指示，操动机构箱上的指示，必须指示同一档位。

（2）手摇调整二个完整的调压循环，从听到切换声，到看到档位显示数对中，对摇动的圈数而言，升档和将挡都是对称的，例如从6到7档，从听见切换声到档位数7指中的手摇圈数，应当从7到6档时的相应圈数完全对称，最多不要超过半圈。

（3）电动调整二个完整的调压循环，不应有卡涩、滑档的现象，调到始端或终端时，闭锁装置能有效制动。

（4）进行油压试验，外观无渗漏，调压开关储油柜的油位不得有与变压器储油柜趋平的现象。

上述有载分接开关过渡波形测试仪检查调试完好后，再与变压器一起进行有关的试验，如直流电阻、绝缘试验、变比、接线组别等，然后方可投入系统准备带电调试。
