随着有载分接开关被广泛应用在110kV以下变压器中,变压器有载分接开关在电力系统中起着至关重要的效果,目前大部分的电网调压手法都是靠有载变压器完成的,这将变压器有载分接开关维护面向一个重要方位。

　　变压器有载分接开关维护内容和要求：
　　1、有载分接开关投运前,应对油枕进行检查,其油位应正常,应无渗漏油,操控箱要防潮杰出.手动操作一个循环(即升降一个周期),档位指示器与计数器应正确动作,中试控股极限方位的闭锁应牢靠,手动与电动操控的联锁也应牢靠.
　　2、有载分接开关的瓦斯维护,重瓦斯投入跳闸,轻瓦斯发信号.这跟变压器本体的瓦斯维护要求一样.咱们一般称本体的瓦斯继电器为"大瓦斯",称有载分接开关的瓦斯继电器为"小瓦斯".瓦斯继电器应安装在运转中便于安全放气的方位.新投运的有载分接开关瓦斯继电器安装后,运转人员有必要时(筒体内有气体)应适时放气.
变压器
　　3、有载分接开关的电动操控应正确无误,电源可调,各接线端子接触杰出.驱动电动机滚动正常,转向正确,其熔断器额定电流按电动机额定电流的2~2.5倍配置.
　　4、值班员根据调度下达的电压曲线及电压信号,主动调压操作.每次操作应仔细检查分接头动作电压电流改变状况(每调一档计为一次),并做好记录.
　　5、两台有载调压变压器并列运转时,允许在变压器85额定负荷电流下进行分接头改换操作.但不能在单台变压器上连续进行两个分接头改换操作.需在一台变压器的一个分接头改换操作完成后,再进行另一台变压器的一个分接头改换操作.一台有载调压变压器和一台无载调压变压器并列运转前,有必要把有载调压变压器的分接开关调至与无载调压分接开关相同或附近的档位,即使两台主变压器的次级电压相同或附近.当有载调压变压器和无载调压变压器并列运转时,禁止调理分接开关
　　6、有载分接开关的油质监督与检查周期:
　　①运转中每6个月应取油样进行耐压实验一次,其油耐压值不该低于30kV/2.5mm.当油耐压在(25~30kV)/2.5mm之间应停止使用主动调压操控器.若油耐压低于25kV/2.5mm时,应停止调压操作并及时组织换油.当运转2~4年或改换操作达5000次时应换油.
　　②有载分接开关本体吊芯检查:新投运一年后,或分接开关改换5000次;运转3~4年或累计调理次数达10000~20000次,但进口设备可按制造厂规则进行,结合变压器大修进行吊芯检查.

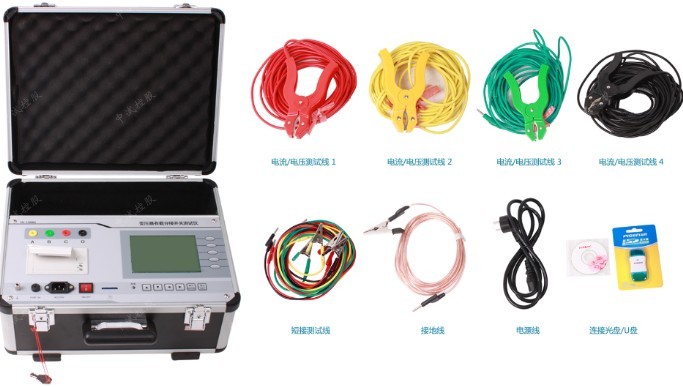

ZSKC-4000 变压器有载分接开关测试仪
一、概述
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。为此，我公司ZSKC-4000 变压器有载分接开关特性测试仪器，中试控股该仪器主要用于测量有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
仪器智能化程度高，全部中文菜单提示，操作简单。仪器体积小、重量轻、抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发、供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。
二、安全措施
1、 使用本仪器前一定要认真阅读本手册。
2、 仪器的操作者应具备一般电气设备或仪器的使用常识。
3、 本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。
4、 中试控股应避免剧烈振动。
5、 对仪器的维修、护理和调整应由专业人员进行。
6、 在测试过程中，禁止移动测试夹和供电线路。
三、特点
1、 仪器输出电流大，重量轻。
2、 仪器输出开路电压28V，在1A档的电流下可以测试10Ω的过渡电阻，并设有0.5A、0.3A档，方便测试更大的过渡电阻。
3、 具有完善的保护电路，可靠性强。
4、 立式机箱结构，5.7寸的大液晶显示，便于现场操作。
5、 具有U盘存储功能，可以存储更多数据波形。
四、技术指标
1、 输出电流：1.0A、0.5A、0.3A、三档可选。
2、 电阻量程：1.0A档 0.1～10Ω；0.5A档 5～20Ω；0.3A档 10～40Ω。
3、 电阻测量精度：±(读数×5%+5个字)，分辨率：0.01Ω。
4、 过渡时间测量范围：1～250mS。
5、 过渡时间测量精度：±1mS，分辨率：0.1mS。
6、 采样频率：10K。
7、 存储方式： U盘存储、本机存储。
8、 工作温度：-20℃～+50℃。
9、 环境湿度：≤90%RH，无结露。
10、工作电源：AC220V±10%，50Hz±10%。

有载调压分接断路器中性点接地测试仪测试与操作方法
操作时需注意事项：
使用前，仪器的接地端子必须接好地线。
测试过程中，不允许拆除测试线。
带绕组测试时，变压器的非测试端应三相短路接地。
如果中试控股选择将数据存储至U盘或查询U盘中的存储数据，请将U盘插入“U盘接口”，并在向U盘存储或查询数据过程中不允许拔掉U盘。

调节两标尺的位置，中试控股将t1标尺移至A相波形的起点（即波形开始下降的点），t2标尺移至A相波形的终点（即波形最后向上升起的拐点），此时显示屏最左下方的Δt数值即为A相波形的过渡时间，此时按“确认”键弹出打印菜单，即可选择打印A相的过渡时间；同理，根据B、C相波形的起点、终点调整两标尺的位置，再分别打印出B、C相波形的过渡时间。

（1）联锁触点接触不良。

（2）转动机构脱扣及肖子脱落。

（3）操作电源电压消失或过低。

（4）电机绕组断线烧毁，起动电机失压。
