变压器变比测试仪的工作原理

预防性试验规程规定变压器不管是在投入使用前还是已使用中一定要进行变压器匝数比或电压比测试，这项测量可以准确了解变压器是否存在缺陷以及维修必要，对电力安全具有重要的意义。使用变压器变比测试仪能快速的完成这一项试验。

变压器变比测试仪测试量程宽，最高可达10000，测试速度快，中试控股3秒钟完成单相测试。高性能的变压器变比测试仪工作原理是怎么样呢？

中试控股变压器变比测试仪采用双电压表法、变压比电桥法等，其中变压比电桥法是现场试验中常用的方法，其主要具有以下优点:

1、不受电源稳定程度的限制;

2、准确度和灵敏度高;

3、误差可以直读:试验电压可以调节，比较安全。

承试承修承装设备在电力变压器的变压比试验中，还可以同步完成连续组别的试验，而结线组别相同则是变压器并联运行的基本条件之一，所以.判断电力变压器的结线组别也是高压试验中不可缺少的一项。

常用的试验方法有:交流电压表法、相位表法、变压比电桥法、直流感应法、组别表法等。组别表是一种常见的试验电力变压器组别、相序、极性的专用仪表，该表具有使用简便、反映直观、指示正确等优点。

承装承修承试三级设备(10KV-110KV)：各省区的承装承修承试是一致的。取得三级证的，可以从事110千伏以下电压等级电力设施的安装、维修或者试验活动。

一、高压发生设备

1、直流高压发生器ZSZGF-120kV/2mA

直流高压发生器ZSZGF-200kV/3mA

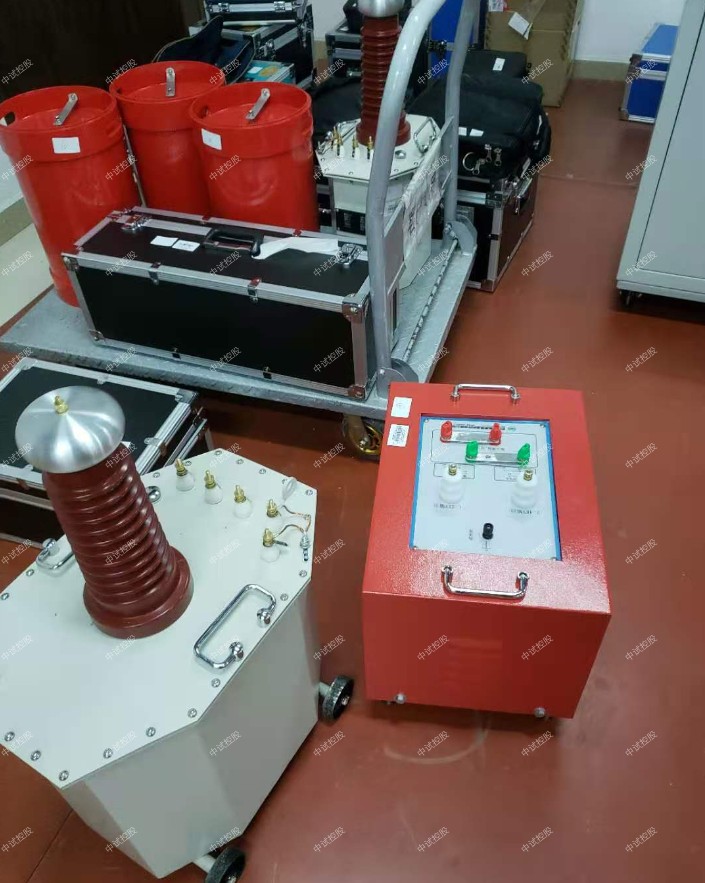

2、工频耐压试验装置ZSYDJ-10kVA/100kV

工频耐压试验装置ZSYDJ-5kVA/50kV

3、变频串联谐振试验成套装置ZSBP-500kVA/200kV

4、感应耐压试验装置ZSSBF-15kVA/360V

二、电气测量仪器

1、高压介质损耗测试装置ZSJS-6000D

2、回路电阻测试仪ZSHL-100A

3、互感器伏安特性测试仪ZSFA-103

4、接地电阻测试仪ZSDW-5A

5、电容电感测试仪ZSRG-3000

6、接地导通测试仪ZSDT-10A

7、变压器直流电阻测试仪ZSBZC-3S

8、变压器变比测试仪ZSBC-VI

9、变压器绕组变形测试仪ZSBX-III

10、有载分接开关测试仪ZSKC-4000

11、断路器特性测试仪ZSKC-7000

12、氧化锌避雷器阻性电流测试仪ZSBD-3000

13、三相继电保护测试仪ZSJB-1200B

14、雷击计数器校验仪ZSFZ-9000

15、绝缘电阻测试仪ZSDMH-5000V

三、油、气试验仪器

1、SF6检漏仪XP-1A

2、SF6气体微水测试仪ZSLD-2000

三、承试承修承装设备常用仪器仪表

1、兆欧表 ZS2500V

2、兆欧表 ZS500V

3、数字式双钳相位伏安表ZSMG-2000E

高压介质损耗测试仪的工作原理是什么？
电力变压器、继电器、互感器、电容器、避雷器等这些高压电设备，在长时间运行之后，需要定期进行介质损耗的测量，因此需要用到高压介质损耗测试仪（也叫全自动抗干扰异频介损测试仪），该设备由于比较复杂，又是高压电力试验设备，因此需要大家熟练掌握其工作原理。

高压开始测量的频率后的设定值，通过PID算法的输出延迟器的频率功率调整到设定值时，向高电压测量电路实测值频率功率，低电压调整，准确的高电压输出。前进/倒退布线根据测试测量电路自动选择和切换电流输入范围，测量傅立叶变换电路，以滤除干扰提供，基波信号被分离，并且标准电流矢量运算当前样本，计算幅值的电容角差计算的tgδ。测量重复多次，选择排序的中间结果。测量结束时，测量电路发送命令向下延迟频率功率降到0V。

中试控股根据被测对象是否接地，有两种测量方式，即正接测量方式和反接测量方式。两种测量方法的原理如图所示。在高压电源的10kV侧，高压被分成两个通道，并且电容器CN的介电损耗很小，可以认为是零，即电容电流，可以用作电容电流参考。在Cx样品的一侧，样品的电流可分解为水平分量和垂直分量，通过计算水平分量与垂直分量的比值可分解为水平分量和垂直分量，通过计算水平分量与垂直分量的比率可获得tgδ的值。在在非接地的CX测试，从尖端到样品测试电流取样电阻R，以获得充分的电流值，在直接接地的接地测试CX，CX机，从试验机的高压端的当前采样，以获得所述电阻器的全电流值。
承试承修承装设备高压介质损耗测试仪是一款比较常规的高压电力试验设备，电力工作者在日常的工作中经常需要用到。
