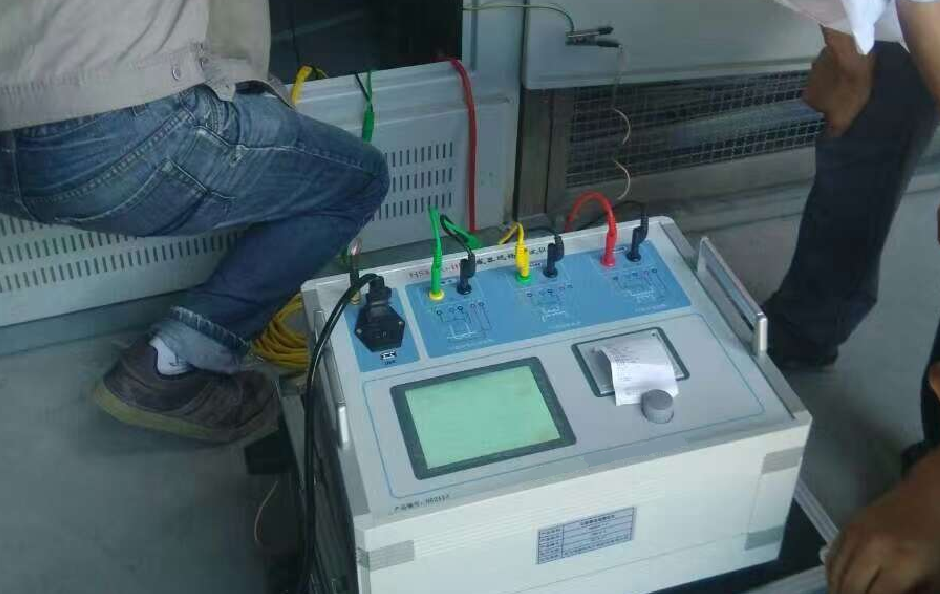

ZSFA-V变频伏安特性综合测试仪

伏安特性测试仪是全自动化电流互感器特性测试仪器，中试控股仪器可以完成的试验包括： CT伏安特性试验、CT极性试验、CT变比极性试验。仪器能自动计算CT的任意点误差曲线，CT变比比差等结果参数。仪器具有以下特性：


1.操作安全方便：全微机化装置，内置进口高性能CPU，可靠性高，按界面提示设定测试值后，无需人工接触被测试设备，省去手动调压、人工记录、整理、描绘曲线等烦琐劳动。快捷、简单、方便。无需计算机知识，极易掌握，使试验人员远离高压电路，确保其人身安全。

2. 功能全面：可测试保护CT伏安特性、自动绘出5%和10%误差曲线、变比、极性，还可以输出大电流用于测试CT的二次回路。

3.输出容量大：伏安特性试验zui大输出电压高达1000V，变比试验zui大电流高达600A，仪器输出容量为5KVA。

5.人机界面好：大屏幕320*240点阵汉字图形界面，测试完成后可直接显示伏安特性曲线图，图形清晰，美观，易于分析，自带微型打印机，可随时打印曲线和试验结果。

6. 人机交互便捷：仪器使用高性能光电旋转鼠标作为输入设备，操作简单方便，使用寿命长。

7. 数据存储量大：仪器内置Flash存储器，可以存储大量的试验数据，数据保存后掉电不丢失，现场试验完成后，可在室内查看和打印试验结果。

8. 多通道人机交互：仪器除了用旋转鼠标对其进行输入控制外，还可以通过自带的RS232通讯接口与计算机联机，实现PC机和仪器通讯，试验人员可以利用计算机控制仪器进行试验或从仪器上传试验数据，仪器所带PC机应用软件功能强大，外形美观，操作简单，可实现试验结果的保存、打印，并可将试验数据导出为EXCEL格式文档进行编辑。

特征
1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3、测试满足GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4、基于先进的低频法测试原理，能应对拐点高达45KV的CT测试。
5、界面友好美观，全中文图形界面。
6、装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8、易于携带，装置重量<9Kg。

 参数

变频式互感器综合测试仪

测试用途

保护类CT，保护类PT

输出

0~180Vrms，12Arms，36A（峰值）

电压测量精度

±0.2%

CT变比

测量

范围

1~30000

精度

±0.2%

PT变比

测量

范围

1~10000

精度

±0.2%

相位测量

精度

±5min

分辨率

0.5min

二次绕组电阻测量

范围

0~300Ω

精度

2%±2mΩ

交流负载测量

范围

0~300VA

精度

2%±0.2VA

输入电源电压

AC220V±10%，50Hz

工作环境

 温度：-10οC~50οC，  湿度：≤90%

尺寸、重量

尺寸33cm x 29.4cm x 18cm      重量<9kg

ZSFA-V变频伏安特性综合测试仪是如何测试互感器的角差和比差
1、接线端子少，接线方式简单，方便用户使用。
2、中试控股单机伏安特性测试输出电压0-40000V、电流0-15A；单机变比测试最大输出电流0-600A。

3、全自动升压、升流、描绘伏安特性曲线、计算变比结果，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率。
4、不需要外接标准互感器和电压/电流源即可仿真测试互感器的角差和比差。
5、功能齐全：可测试CT/PT伏安特性、变比、极性、角差、比差、5% 、10%的误差曲线、二次侧回路、二次交流耐压和退磁等实验。

6、大屏幕中文液晶显示，直观方便。
7、自带微型快速打印机，可现场打印曲线图及测试数据。
8、中试控股采用进口光电旋转编码器，操作简单方便。
测试范围大：
对于CT变比测量范围15000A／5A 、3000A／1A。
PT变比测试范围 500KV：100V
注：在不需要外接升压器或外接升流器情况下的测量范围
