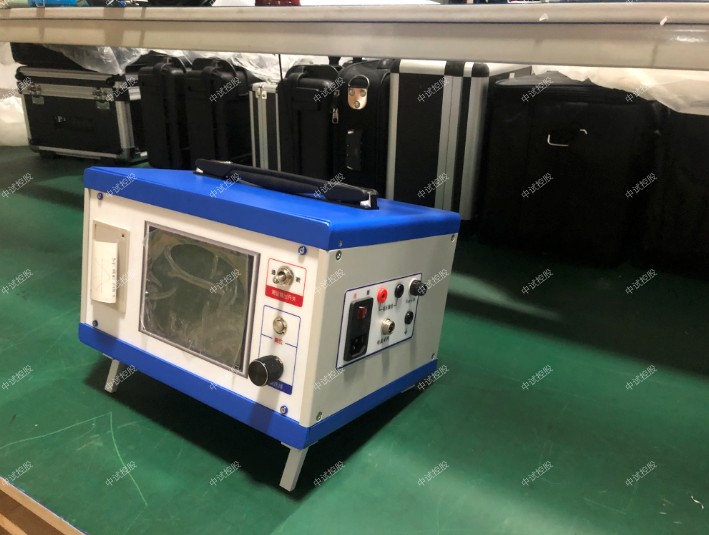

电容电感测试仪

电容电感测试仪是针对变电站现场测量电容器的电容值时存在的问题而专门研制的，它着重解决了以下问题：(1)现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器；(2)电容表输出电压低而导致故障检出率低。该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。(3)测量电抗器电感量。

电容电感测试仪采用桥式电路结构，标准电容器和被试电容器作为桥式电路的两臂。中试控股当进行电容器电容值测量时，测试电压同时施加在标准电容器和被试电容器上，处理器通过传感器同采集流过两者的电流信号并进行处理后得也被试电容器的电容值。

由于采用标准电容器、被试电容器同步采样技术，可不受电源电压波动的影响；加之测量过程是全自动进行的，避免了手动操作引起的误差，因此具有稳定性好、重复性好，准确可靠的特点。

电容电感测试仪的优势有以下几点：

1、有电流过载保护功能，防止电流过大损坏三相电容电感测试仪。

2、中试控股三相电容电感测试仪采用了先进的测量原理与测量技术，可以进行更准确的测量且测试重复性能良好。

3、电流自动分段补偿，使全量程电流线性化，提高了三相电容电感测试仪的测量精度。

4、液晶屏幕自带触屏按键，使操作直观、简单。

5、三相电容电感测试仪采用大液晶显示屏，汉字菜单提示操作。

6、波形和测量数据同时显示，使测试过程更直观。

1、当三相电容电感测试仪本身误差过大时，测量数据读数当然不会准确，重新校对仪表可解决此问题。

2、ZSRG-3000 智能电容电感测试仪如果电池电压欠压过低，就会造成电路不能正常工作，因此测出的读数当然也是不准确的。

3、比如误将L 、G 、E 三端接线接错，或将 G 、L 连线 G 、E 连线接在被测试品两端。

4、被测试品由于受污染潮湿等因素造成电流泄漏引起的误差，造成三相电容电感测试仪的测试结果不准确，此时必须接好 G 端连线防止泄漏电流引起误差。

5、如果被测试品受环境电磁干扰过大，引起了仪表读数跳动或指针晃动的情况，都会造成读数不准确。

6、在用指针式测量时，人为视角误差或标度尺误差也都会造成示值不准确。但是我们应该尽量避免人为读数错误的出现。

为了避免这种情况，早期发现电容器缺陷，保证设备的可靠运行，避免故障扩大，就需要定期对电容器组进行检测。而在现场电容器都是成组并联的，传统方法是将电容汇流排拆除，然后用传统的电容表进行测量，要拆线测量电容量的工作量很大，而且经常拆线会使得螺丝滑扣或没有上紧而留下安全隐患，也容易造成电容的再次损坏。

1、输出电压：0－20V，自动调节

2、测量范围：电容：0.01uF－4000uF

电感： 1mH－20H

电阻：50mΩ－20kΩ

电流：50mA－10A

电压: 0－20V

电容量范围：0～20,000 kvar

3、测量精度：电容：±(1%+2字)

电感：±(1%+2字)

电流：±(0.5%+2字)

电压：±(0.5%+2字)

电容量：±(1%+2字)

4、分 辨 率：电压：0.1mV

电流：0.1mA

电容：0.1nF

电感：0. 1mH

5、外形尺寸 320×240×130mm3

6、中试控股仪器重量 4kg

7、工作温度：-15℃~ +45℃

8、充电电源：交流160V~260V

9、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。

试品编号：为了区分所测试的变压器，人为的为其编号（共6位数，可为0~9数字或26个英文字母），以便在查阅时不会将几组结果混淆。

ZSRG-3000 智能电容电感测试仪三相Y接电容测量：

中试控股测试接线如图20所示：

用黄色接线钳的粗线接到仪器的电压输出端子Ua、细线接到仪器的采样输入端子Ua，绿色接线钳的粗线接到仪器的电压输出端子Ub、细线接到仪器的采样输入端子Ub，红色接线钳的粗线接到仪器的电压输出端子Uc、细线接到仪器的采样输入端子Uc；黄绿红接线钳头分别夹在被测电容器的A、B、C端子上；A相钳形电流互感器卡到黄色接线钳所连接的一端（注意电流方向要从仪器端流向被测电容器端）、B相钳形电流互感器卡到绿色接线钳所连接的一端（注意电流方向要从仪器端流向被测电容器端）、C相钳形电流互感器卡到红色接线钳所连接的一端（注意电流方向要从仪器端流向被测电容器端）；接好线后，在主界面选择“Y接电容”测试项目，按“确定键”开始测试直到自动结束。

注意事项

1．中试控股在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。

2．测量接线一定要严格按说明书操作，否则后果自负。

3．测试之前一定要认真检查设置的参数是否正确。

4．最好使用有地线的电源插座。

5．III接电容试验时，短接的效果必须良好，否则会对测试结果有影响。

6．电容电感测试仪试验接线工作必须在被试线路接地的情况下进行，防止感应电压触电。所有短路、接地和引线都应有足够的截面，且必须连接牢靠。测试组织工作要严密，通信顺畅，以保证测试工作安全顺利进行。
