变电站电容电感测试仪

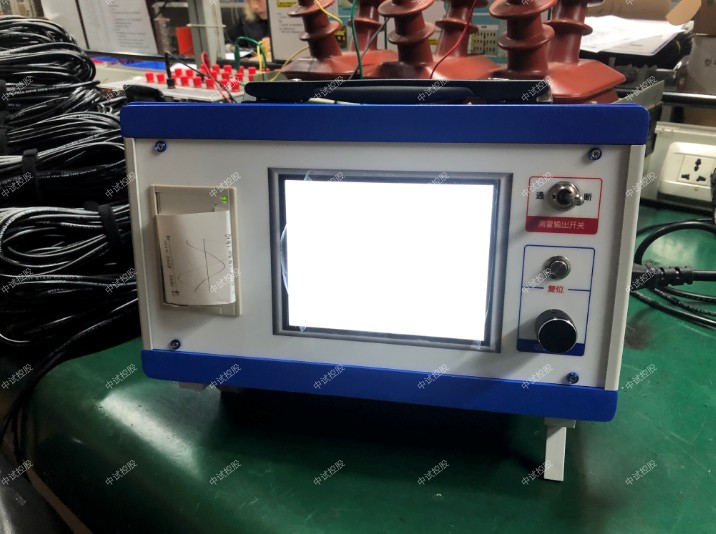

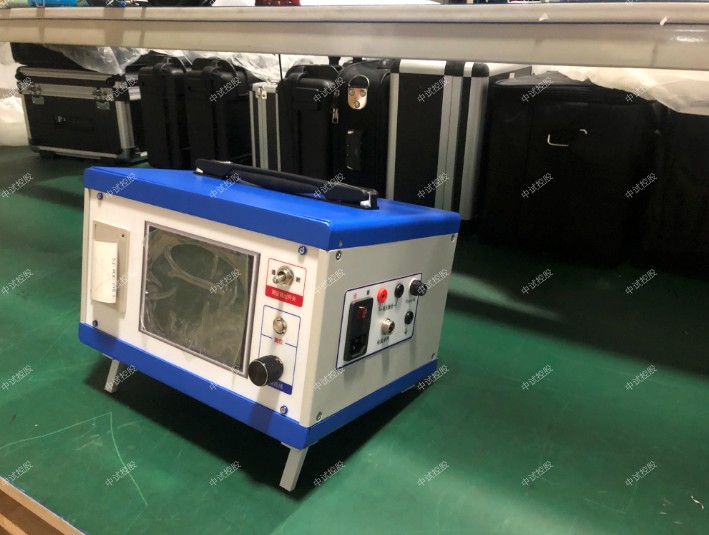

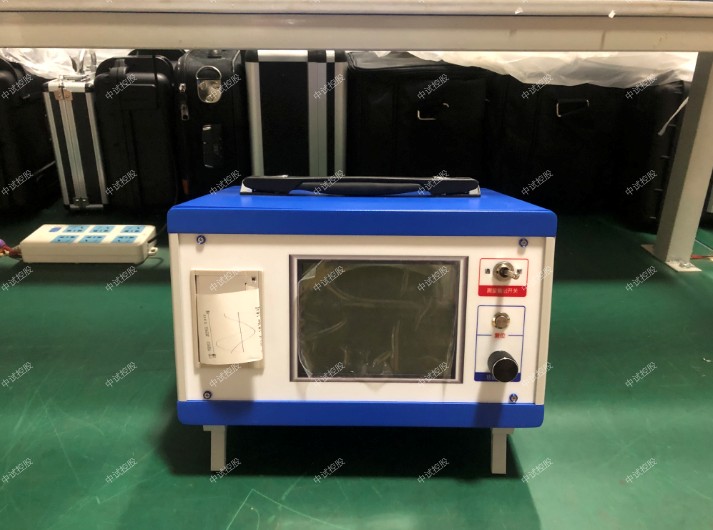

变电站电容电感测试仪结构面版解析说明意义：电容电感测试仪面版结构分析
电流输入——电流信号输入端，测试电流信号电缆插在“电流输入”输入插头上，另一端连于钳形表上,且在测量电容器或电抗器时，请将钳形表开关置于OFF档；
电压输出——交流电压输出端，测试电压电缆一端接到“电压输出”端子上，另一端的电缆夹分别夹在被测电容器组两极的连接母线上；2V和25V两组输出，测试电抗器小于5mH或电阻小于1.25Ω时，接入2V电压输出端子上，电容器测试直接使用25V电压；

全自动电容电感测试仪打印机——打印测试结果，使用宽度 58mm热敏打印纸。换纸时要打开打印机的纸仓盖板，放入纸卷并留少许部分在外面，然后关闭盖板；
电源插座——接220V市电，该插座内含保险丝，本仪器应安装5A保险丝管；
  键盘——“↓”键向下移动光标，或修改数字时减小数字；
          “↑”键向上移动光标，或修改数字时增加数字；
          “→”键向右移动光标；
          “打印”键按该键打印测试结果；
          “存储”键按该键存储测试结果；
          “确定”键按此键确定操作；
          “返回”键按此键返回上一级菜单；
           接地端子——工作时，必须将此端可靠接地；

ZSRG-3000 智能电容电感测试仪功能特点
1、内部自带电池，自动数字合成产生三相大功率测试电源，不用外接电源即可使用；
2、中试控股仪器可在不拆线情况下测量成组并联电容器的单个单相电容及同时测量各种连接类型的三相电容；
3、可三相同测或同时测量三只并联电容器或电抗器；
4、ZSRG-3000 智能电容电感测试仪可以测量各种电抗器的电感量；
5、仪器可以测量工频电流的幅值以及电流中2－32次的谐波含量；
6、中试控股仪器可显示出在测量电容器或电抗器的过程中测量的电压、电流、功率、相位角、阻抗等数据，以便更好的分析问题所在；
7、中试控股仪器试验电源过流保护功能：电源输出短路不会损坏仪器。
8、仪器采用800×480大屏幕高亮度真彩色液晶显示屏，在阳光下也可清晰显示；
9、图形化菜单、全中文的操作提示，界面友好、操作简便；
10、导电硅胶触摸按键使操作更简便，按键寿命更长。
11、仪器内置大容量非易失性存储器：可存储200组测量数据；
12、仪器内置高精度实时时钟功能：可进行日期及时间校准；
13、中试控股仪器自带高速微型热敏打印机：用户可随时将测试的数据通过微型打印机将结果打印出来；

ZSRG-3000 智能电容电感测试仪技术指标

1、输出电压：0－20V，自动调节
2、测量范围：电容：0.01uF－4000uF
          电感： 1mH－20H
          电阻：50mΩ－20kΩ
          电流：50mA－10A
          电压:  0－20V
          电容量范围：0～20,000 kvar
3、测量精度：电容：±(1%+2字)
          电感：±(1%+2字)
          电流：±(0.5%+2字)
          电压：±(0.5%+2字)
          电容量：±(1%+2字)
4、分 辨 率：电压：0.1mV
          电流：0.1mA
          电容：0.1nF
          电感：0. 1mH
5、外形尺寸   320×240×130mm3
6、中试控股仪器重量   4kg
7、工作温度：-15℃~ +45℃
8、充电电源：交流160V~260V
9、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。

注意事项
1．中试控股在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。
2．测量接线一定要严格按说明书操作，否则后果自负。
3．测试之前一定要认真检查设置的参数是否正确。
4．最好使用有地线的电源插座。
5．III接电容试验时，短接的效果必须良好，否则会对测试结果有影响。
6．试验接线工作必须在被试线路接地的情况下进行，防止感应电压触电。所有短路、接地和引线都应有足够的截面，且必须连接牢靠。测试组织工作要严密，通信顺畅，以保证测试工作安全顺利进行。
7．当中试控股仪器需要充电时，要关掉工作电源（按下“O”为关），插上电源线，充电指示的黄灯开始闪烁，说明充电进入正常状态。

电容电感测试仪测试接线示意图
单相电容的测量：
单相电容测试时，将红测试线一端接在Ua、ua上，另一端测试钳接在一条母线上，黑测试线一端接在Uo、uo上，另一端接在另一条母线上，钳形CT输出线接到仪器Ia端，钳形CT夹在与红测试钳相连母线的电容引入端，连线时要注意电流钳上标有“P”的一端朝向电容方向夹在电容器上，否则测试的相位角不正确。

变电站电容电感测试仪如果电容器组有多个单相电容需要测试，可以再测试完个电容值后按返回键，电压测试线不用动，直接将测试电流的电流钳打开然后夹到下一个电容上按确认键进行测试，这样可大大的提高测试速度，这才是本仪器的大特色。
