电感电容容量测试仪

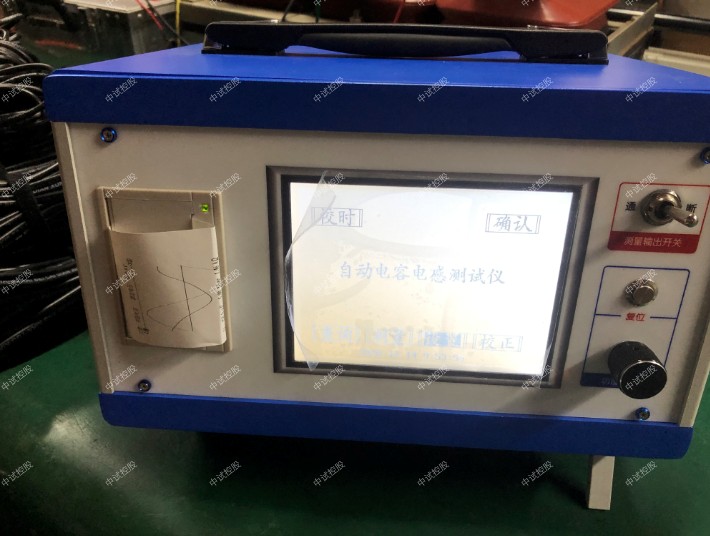

ZSRG-3000 智能电容电感测试仪的原理

三相电容电感测试仪采用桥式电路结构，标准电容器和被试电容器作为桥式电路的两臂。中试控股当进行电容器电容值测量时，测试电压同时施加在标准电容器和被试电容器上，处理器通过传感器同采集流过两者的电流信号并进行处理后得也被试电容器的电容值。

由于采用标准电容器、被试电容器同步采样技术，可不受电源电压波动的影响；加之测量过程是全自动进行的，避免了手动操作引起的误差，因此具有稳定性好、重复性好，准确可靠的特点。

是针对变电站现场测量电容器的电容值时存在的问题而专门研制的，它着重解决了以下问题：

(1)现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器；

(2)电容表输出电压低而导致故障检出率低。该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。

(3)测量电抗器电感量。

三相电容电感测试仪有以下几点：

1、有电流过载保护功能，防止电流过大损坏三相电容电感测试仪。

2、三相电容电感测试仪采用了先进的测量原理与测量技术，可以进行更准确的测量且测试重复性能良好。

3、电流自动分段补偿，使全量程电流线性化，提高了三相电容电感测试仪的测量精度。

4、液晶屏幕自带触屏按键，使操作直观、简单。

5、三相电容电感测试仪采用大液晶显示屏，汉字菜单提示操作。

6、波形和测量数据同时显示，使测试过程更直观。

1、输出电压：0－20V，自动调节

2、测量范围：电容：0.01uF－4000uF

电感： 1mH－20H

电阻：50mΩ－20kΩ

电流：50mA－10A

电压: 0－20V

电容量范围：0～20,000 kvar

3、测量精度：电容：±(1%+2字)

电感：±(1%+2字)

电流：±(0.5%+2字)

电压：±(0.5%+2字)

电容量：±(1%+2字)

4、分 辨 率：电压：0.1mV

电流：0.1mA

电容：0.1nF

电感：0. 1mH

5、外形尺寸 320×240×130mm3

6、中试控股仪器重量 4kg

7、工作温度：-15℃~ +45℃

8、充电电源：交流160V~260V

9、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M。

ZSRG-3000 智能电容电感测试仪电池维护及充电

仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。

仪器须及时充电，避免电池深度放电影响电池寿命，

正常使用的情况下尽可能每天充电，以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。

注意事项

1．中试控股在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。

2．测量接线一定要严格按说明书操作，否则后果自负。

3．测试之前一定要认真检查设置的参数是否正确。

4．最好使用有地线的电源插座。

5．III接电容试验时，短接的效果必须良好，否则会对测试结果有影响。

6．试验接线工作必须在被试线路接地的情况下进行，防止感应电压触电。所有短路、接地和引线都应有足够的截面，且必须连接牢靠。测试组织工作要严密，通信顺畅，以保证测试工作安全顺利进行。

7．当中试控股仪器需要充电时，要关掉工作电源（按下“O”为关），插上电源线，充电指示的黄灯开始闪烁，说明充电进入正常状态。
