电缆识别仪如何检测电缆

由于一些电缆设施的故障原因，中试控股为工作的进展带来很多不便，而一些旧型号的电缆识别仪检测方法过于复杂，不利于现场工作的展开，下面就给大家介绍一下我公司改良产品的电缆识别仪检测方法

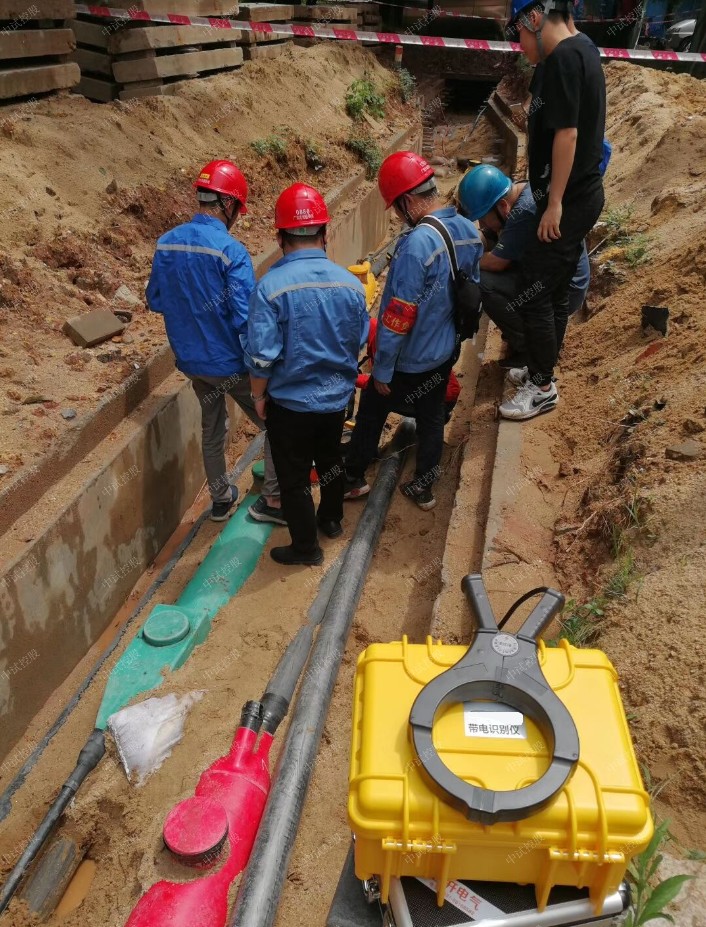

接线方法分为2种：直连法和耦合法，直连法只适用于不带电的电线的辨别，耦合法带电不带电都可以进行准确辨别。

1）耦合法：使待辨别电线两端与大地相连（通过芯线、屏蔽或者铠都可），构成闭合回路。输出耦合钳方向和接收耦合钳方向一致时表头指针方向正偏的电线是待辨别电线。

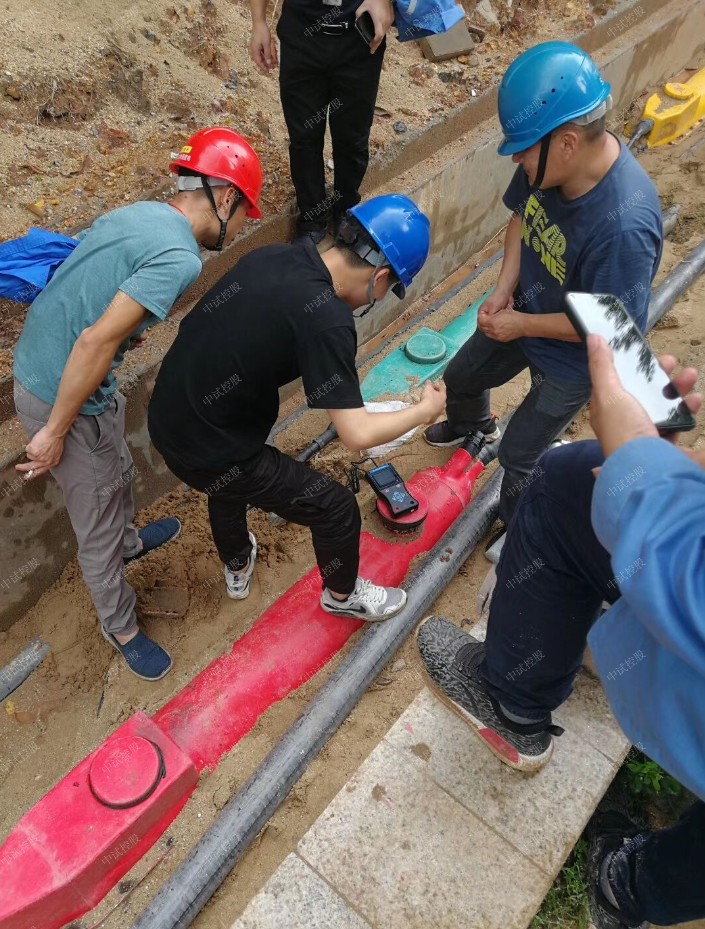

     辨别方法：保证输出耦合钳和接收耦合钳同方向的条件下，首先判断相位，以表头指针的初始摆幅为准，按照图示方向让电流顺着接收钳指示的方向流过。如果是待辨别的电线，那么表头指针的初始摆动方向应该是向右。在相位判断过程中，如果出现多条电线同相位的情况可以进行幅度对比，调整灵敏度旋钮到合适位置，对幅度进行对比，幅度最大的就是待辨别电线。

2）直连法：待辨别的电线地线断开，信号电流输出线（红）接任一好相，被接相另一端接大地。信号电流回流线（黑）接大地。
     辨别方法：首先判断相位，以表头指针的初始摆幅为准，按照图示方向让电流顺着接收钳指示的方向流过。如果是待辨别的电线，那么表头指针的初始摆动方向应该是向右。在相位判断过程中，如果出现多条电线同相位的情况可以进行幅度对比，调整灵敏度旋钮到合适位置，对幅度进行对比，幅度最大的就是待辨别电线。

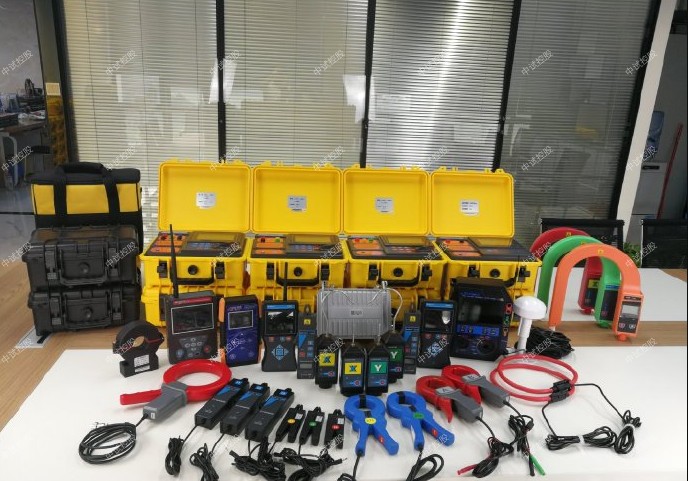

ZSCI-9500多功能电缆识别仪、带电电缆走向测试仪是中试控股为电力电缆和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。

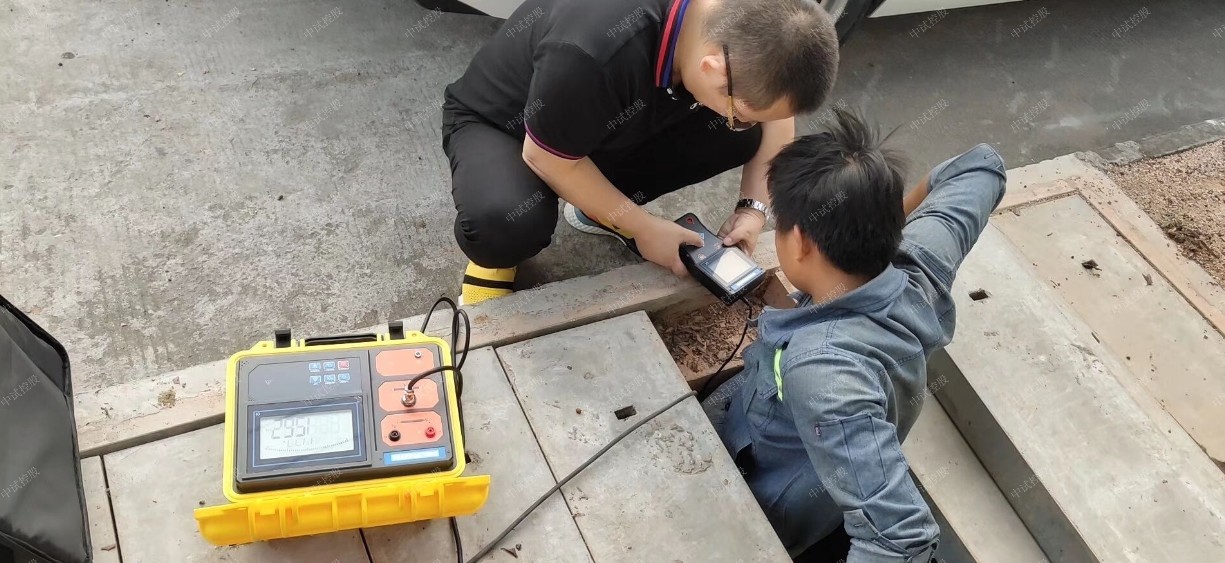

带电电缆走向测试仪发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。

带电电缆走向测试仪发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。

ZSCI-9500多功能电缆识别仪、带电电缆走向测试仪带电识别时：采用脉冲电流原理，通过发射钳耦合到目标电缆上，给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。

停电识别时：采用脉冲电流原理，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。

接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。

柔性电流钳：为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。

特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向一致。

发射机规格
功    能：
发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示
电    源：11.1V大容量可充锂电池，充满电连续工作约8小时
显示模式：超大LCD实时显示剩余电池电压
（带电识别时），按上下箭头键调节发射频率
脉冲电压：500V（停电识别时）
脉冲电流：最大5A（取决于回路电阻的大小）
脉冲频率：1次/秒
脉冲宽度：2ms
发射钳内径：φ120mm
测试线长：3米，带鳄鱼夹，红黑各1条
发射钳引线长：2m
接地针尺寸：长宽厚225mm×100mm×10mm
发射机尺寸：320mm×275mm×145mm
发射钳尺寸：长宽厚300mm×175mm×50mm
LCD尺寸：128mm×75mm
LCD显示域：124mm×67mm
外包装尺寸：长宽高400mm×245mm×335mm
背光控制：有，白色背光灯
工作温度：-10℃～40℃
存储条件：-20℃~50℃，≤95％RH, 无结
仪表质量：
发射机：2.5kg
发射钳：1.08kg
总质量：4.4kg（含接收机）

电池电量：当电池电压低于9.65V时，电池电压低符号显示，提醒给电池充电；低于9.5V时，设备自动关机
充 电 器：12.6V DC充电器
充电接口：圆形充电接口，DC标识
抗    压：发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力
耐    压：AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性：IEC61326(EMC)
参考安规：IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

3．接收机规格
功    能：电缆识别（识别并解码脉冲电流信号）；交流电压、电流、频率测量
电    源：7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时
额定电流：约300mA max
显示模式：3.5寸真彩液晶屏显示，彩色图标指示
信号标定：有，接收信号与发射信号的百分比，达到标定值60%以上为识别成功条件之一
方向识别：有，发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一
电缆识别成功：绿色打钩图标指示（√）
非目标电缆：红橙色打叉图标指示（×）
接收机尺寸：长宽厚207mm×101mm×45mm
柔性线圈：长约630mm，线径6 mm或12.5mm
线圈内径：φ200mm
引线长度：柔性线圈引线长度：2m
电压测试线：长1m (红黑各1条)
检测范围：
停电识别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号；检测回路电 阻为10kΩ 时，需保证发射机电池电量为11V以上
中试控股带电识别：线圈可检测回路电阻为0Ω～100Ω的脉冲信号；检测回路电阻为100Ω 时，需保证发射机电池电量为11V以上
量    程：交流电压： 0.01V～600V(50Hz/60Hz)
交流电流： 0.01A～5000A(50Hz/60Hz)
电流频率： 45Hz~70Hz
精    度
交流电压：±2%±1dgt
交流电流：±2%±1dgt
电流频率：±2%±1dgt

中试控股电缆识别仪的接线方式都有哪些？

直接连接法（未充电电缆的识别）

1、将识别出的电缆终端的任何良好相位短接至系统接地。从一开始就把装甲从系统上断开。

2、将红色夹线的一端接在变送器的红色端子上，另一端接在已识别电缆的相线上

3、将黑色夹线的一端接在变送器的黑色端子上，另一端可靠地接地。

4、打开变送器电源开关，观察电流表指示。一般来说，打满针的2/3就足够了。⑶将卡钳夹在已识别的电缆上，卡钳的箭头指向电缆终端。应注意，接收器电流表指针与发射器电流表指针周期性摆动，极性指示灯周期性开关，表明识别系统正常。此时，接收器可以被带到测试现场。在试验现场，用卡尺将每根电缆逐一夹在电缆束中。当某根电缆被卡住时（卡钳箭头总是指向电缆终端），接收器头顺时针旋转，极性指示灯周期性地开关。这根电缆就是要找到的电缆。当其他电缆卡住时，仪表头会逆时针周期性摆动，但极性指示灯不亮。
