判别一束电缆中欲寻找特定的一根电缆测试仪

“ZSCI-9500多功能电缆识别仪”是中试控股用于在电力电缆架设、迁移维护以及故障处理中将某一特定电缆从一束电缆中识别出来的专用仪器。电缆识别仪由信号发生器和接收钳信号检测器及指示表三部分组成，信号发生器主要产生特殊的脉冲调制信号，通过输出线加至停止运行的被测电缆上，用接收钳在现场寻找被测电缆，当接收钳检测器测到施加在电缆上特殊信号时，信号检测器上电表指针与施加信号频率同步摆动，而其它电缆线上检测到的信号则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆。对于电缆识别仪大家是否想要了解更多呢？接下来中试控股小编来为大家介绍电缆识别仪查找方法、使用方法、主要功能特点、使用注意事项、带电电缆识别仪和不带电电缆识别仪的区别。一起来了解下吧！

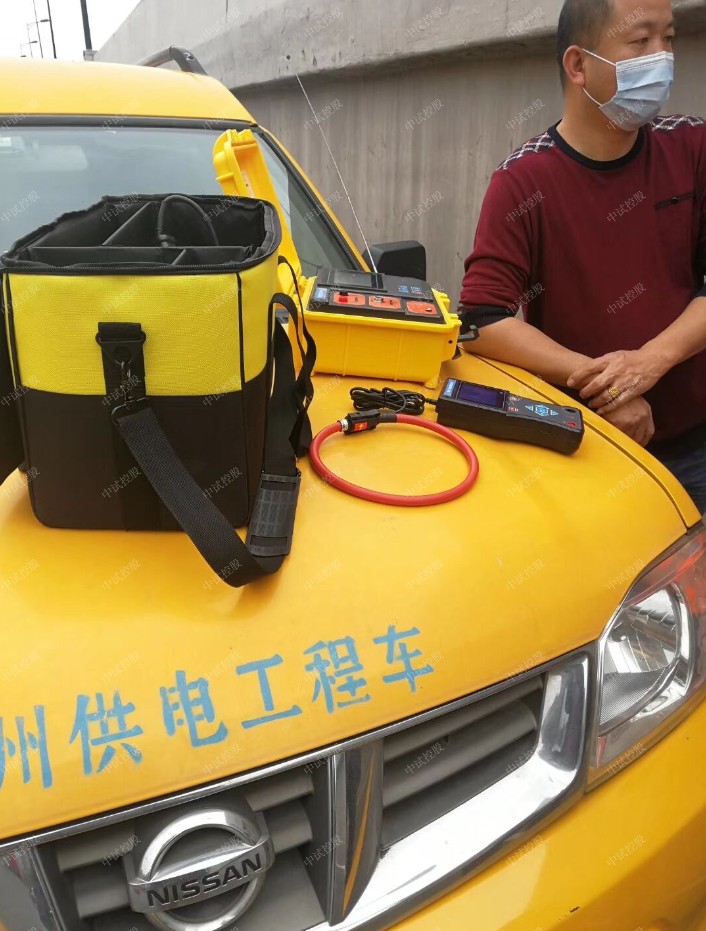

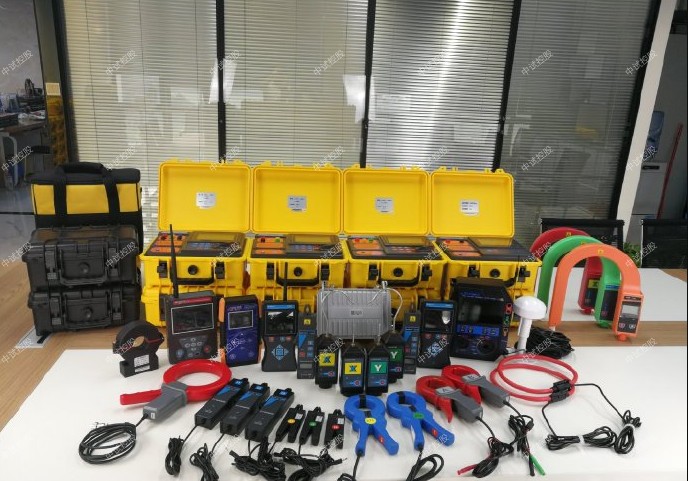

ZSCI-9500多功能电缆识别仪是为电力电缆和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。

ZSCI-9500多功能电缆识别仪发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，发射机中试控股采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。

发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。

带电识别时：采用脉冲电流原理，通过发射钳耦合到目标电缆上，给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。

停电识别时：采用脉冲电流原理，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。

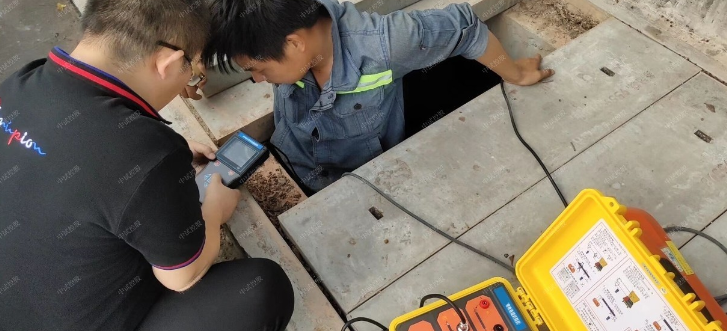

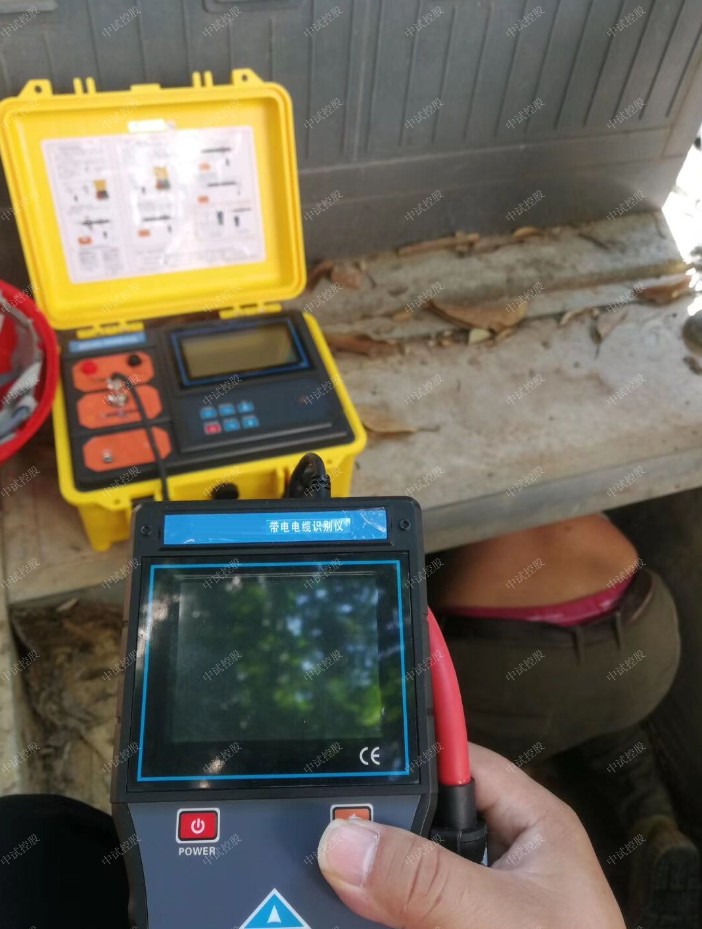

接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。

柔性电流钳：为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。

特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向一致。

中试控股电缆识别仪使用方法

电缆识别仪使用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪路性故障。
1.直连条件必须是停电电缆;至少知道电缆的一个端头，并将已知端头和系统分离包括解开零线和地线;
2.信号施加此种方法下采用直连法施加信号;关闭发射机电源开关，中试控股将输出连接线插入发射机的输出线接口，红色夹子连接线芯，把地钎插入地中(若地面过硬，可浇上些水)，黑色夹子夹在地钎上，并保证接触良好。地钎不要与其它线缆过近或跨过其它线缆。

打开发射机电源开关，选择频率：发射机有四两种频率：低频、中频、高频、射频;频率选择后根据实际情况选择档位，发射机分为高档、中档、低档，一般情况下尽量选择比较低的档位，以节省电池的电量，选择完档位后仪器自动进行阻抗匹配，匹配完成后发射机显示稳定的当前的系统的故障阻抗，同时图标开始转动。
注意：如果能将该电缆远端接地，则信号会更强，更方便识别。

警告： 中试控股决不能与带电电缆直接连接。在与电缆直接连接时一定要确定电缆已断电!
