带电电缆识别仪S180D

带电电缆识别仪使用

带电电缆识别仪S180D是将特殊的脉冲调制信号通过连接线注入电缆中，产生特定的频率特征信号，再由接收机接收该信号，从信号的大小、幅值判别电缆识别的正确性，带电电缆识别仪是由信号发生器和接收器两部分组成，携带方便、成功率高，可用于电力电缆架设、迁移、维护以及故障处理中用来识别众多电缆中的其中一根，下面是我为大家准备的使用方法。

带电电缆识别仪使用教程

　　1. 发射机接线方法

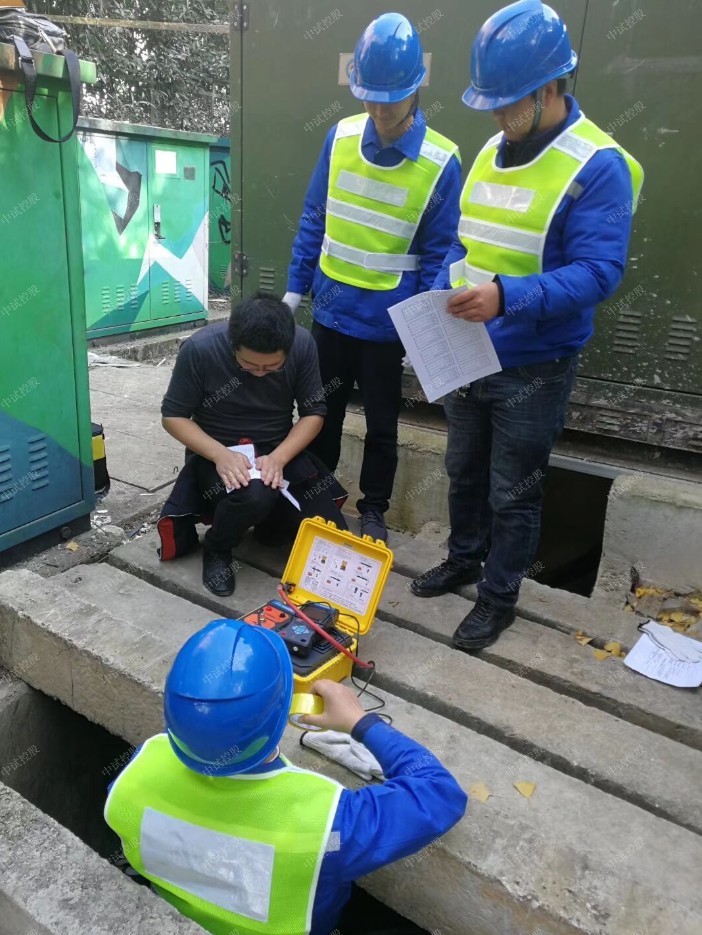

　　S180D不带电电缆识别仪将发射卡钳的红、黑两个接线插头插在信号发生器对应的两个红、黑端口，将发射卡钳A(看标识)卡在被识别电缆上且箭头指向电缆终端，被识别电缆两端应可靠接地，对于不运行的电缆，也可以用发射卡钳在不运行电缆上信号进行识别，但要求电缆两端可靠接地外，还要将两端的芯线可靠接地。

　　2. 校准过程

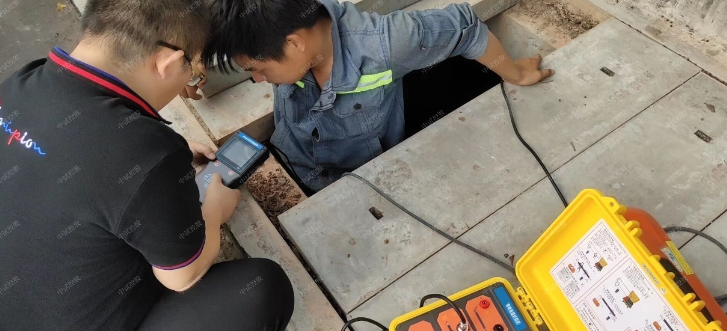

　　在距发射卡钳两米以外的被识别电缆上，将接收卡钳B卡住该电缆，其卡钳上的箭头一定要指向电缆终端，然后核对方向和测试连接方向，此时接收机电流表指针一定是向右偏转，同时有声光提示，如果将接收卡钳B的箭头指向发射源端，将不会有声光提示，而且电流表头指针向左偏转，记住接收卡钳表头偏转方向。

　　3. 识别过程

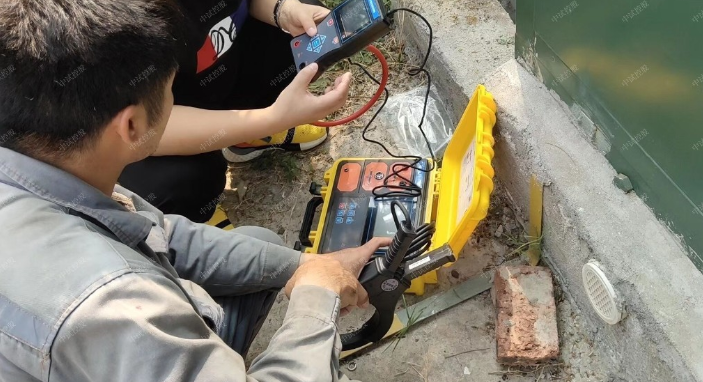

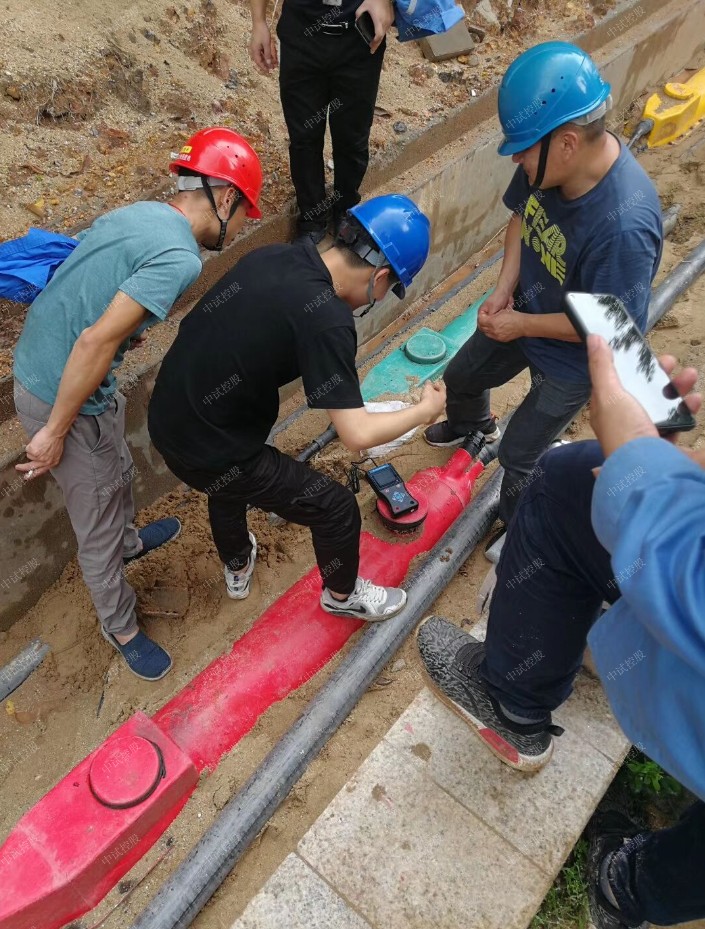

　　S180D不带电电缆识别仪在识别点，用接收卡钳B对各条电缆进行识别，在进行识别时，一定要将接收卡钳上的箭头始终指向电缆的终端方向，逐条电缆进行卡测，在被识别电缆上，接收机电流表头指针一定是向右偏转，同时声光报警提示，而在其余电缆上，接收机电流表头指针一定是向左偏转，没有声光报警提示，接收机电流表头指针向右偏转，同时声光报警提示的，就是要寻找和识别的那条电缆，这个测试结果具有唯一性，也就是说，该电缆沟里无论有多少条电缆，当用接收卡钳B对各条电缆进行识别时只有一条电缆(要寻找和识别的电缆)上的接收机电流表头指针是向右偏转，同时声光报警提示的。

　　提醒事项

　　带电电缆识别仪在进行带电作业时采用的是“耦合法”,受到线路电流的影响，钳口会产生感应电流引起、发热等现象，请您不用担心，这个不会影响使用。

S180D多功能电缆识别仪
S180D多功能电缆识别仪是为电力电缆和电缆工解决电缆识别的技术问题而设计的。用户通过中试控股仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。

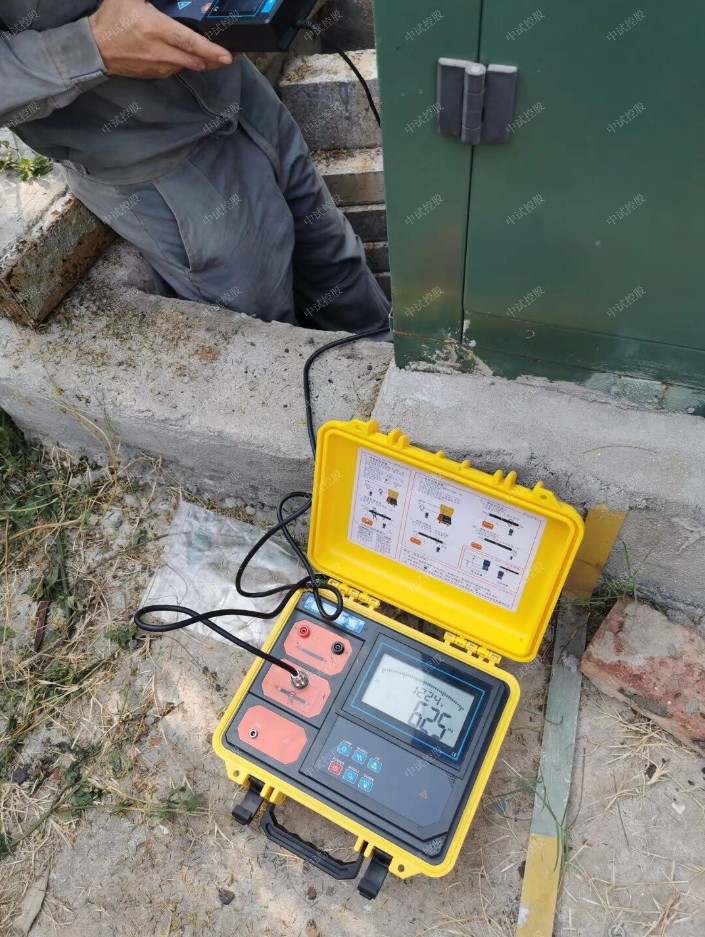

发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。

发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。

带电识别时：采用脉冲电流原理，通过发射钳耦合到目标电缆上，给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。

停电识别时：采用脉冲电流原理，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。

接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。

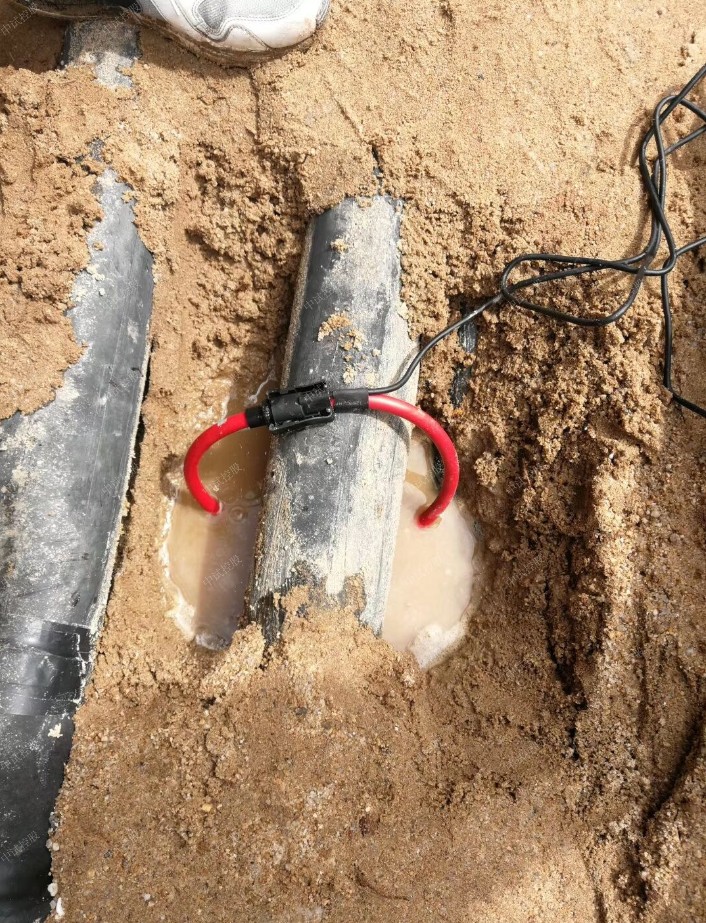

柔性电流钳：为洛氏线圈，具有极佳的瞬态跟踪能力，中试控股能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。

特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向一致。

S180D不带电电缆识别仪发射机规格
功    能：
发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示
电    源：11.1V大容量可充锂电池，充满电连续工作约8小时
显示模式：超大LCD实时显示剩余电池电压
（带电识别时），按上下箭头键调节发射频率
脉冲电压：500V（停电识别时）
脉冲电流：最大5A（取决于回路电阻的大小）
脉冲频率：1次/秒
脉冲宽度：2ms
发射钳内径：φ120mm
测试线长：3米，带鳄鱼夹，红黑各1条
发射钳引线长：2m
接地针尺寸：长宽厚225mm×100mm×10mm
发射机尺寸：320mm×275mm×145mm
发射钳尺寸：长宽厚300mm×175mm×50mm
LCD尺寸：128mm×75mm
LCD显示域：124mm×67mm
外包装尺寸：长宽高400mm×245mm×335mm
背光控制：有，白色背光灯
工作温度：-10℃～40℃
存储条件：-20℃~50℃，≤95％RH, 无结
仪表质量：
发射机：2.5kg
发射钳：1.08kg
总质量：4.4kg（含接收机）
电池电量：当电池电压低于9.65V时，电池电压低符号显示，提醒给电池充电；低于9.5V时，设备自动关机
充 电 器：12.6V DC充电器
充电接口：圆形充电接口，DC标识
抗    压：发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力
耐    压：AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性：IEC61326(EMC)
参考安规：IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)


3．接收机规格
功    能：电缆识别（识别并解码脉冲电流信号）；交流电压、电流、频率测量
电    源：7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时
额定电流：约300mA max
显示模式：3.5寸真彩液晶屏显示，彩色图标指示
信号标定：有，接收信号与发射信号的百分比，达到标定值60%以上为识别成功条件之一
方向识别：有，发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一
电缆识别成功：绿色打钩图标指示（√）
非目标电缆：红橙色打叉图标指示（×）
接收机尺寸：长宽厚207mm×101mm×45mm
柔性线圈：长约630mm，线径6 mm或12.5mm
线圈内径：φ200mm
引线长度：柔性线圈引线长度：2m
电压测试线：长1m (红黑各1条)
S180D不带电电缆识别仪检测范围：
停电识别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号；检测回路电 阻为10kΩ 时，需保证发射机电池电量为11V以上
带电识别：线圈可检测回路电阻为0Ω～100Ω的脉冲信号；检测回路电阻为100Ω 时，需保证发射机电池电量为11V以上
量    程：交流电压： 0.01V～600V(50Hz/60Hz)
交流电流： 0.01A～5000A(50Hz/60Hz)
电流频率： 45Hz~70Hz
精    度
交流电压：±2%±1dgt
交流电流：±2%±1dgt
电流频率：±2%±1dgt

S180D不带电电缆识别仪大功率电流脉冲输出

S180D不带电电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆；具有判别电缆准确、快速、操作简单、应用范围广等特点。它是电缆施工及维护工作中不可缺少的检测仪器。

本仪器由电缆识别发射机，电缆识别接收机、发射卡钳和接收卡钳及输出信号连接线组成。它具有大功率电流脉冲输出；中试控股现场接收信号特征清晰，轻便灵活，灵敏度高，能有效抑制现场工频干扰；判断准确、快速；保护电路可靠，不怕输出短路；大钳口ф150适合各种截面积的动力电缆；内部具有大功率隔离变压器，操作者与市电不存在任何电气上的直接接触。极大的保证了人身安全。带电电缆识别时不需要断开各电缆两端与变配电设备间的连接，可在电缆处于带电的状态下进行在线识别，提高了识别的效率，大大减少了由于停电所造成的直接和间接的经济损失。

带电电缆识别仪大功率电流脉冲输出

带电识别仪的大特点是：

1、S180D不带电电缆识别仪将带电识别和不带电识别功能合二为一，不仅适合停运电缆的识别与判断，而且也适合带点电缆的识别与判断，操作极其简单，使用非常方便。

2、该电缆识别仪与常规的识别仪不同，采用了新的通信技术，在发射端采用单片机技术对发射信号进行编码、功率驱动，将信号耦合到电缆上；接收机中的单片机对接收的相位编码信号解码和相位识别。根据目标电缆上的信号相位特征的*性将目标电缆从一大束电缆中识别出来。因此工作性能可靠，对超长电缆也能做到准确判别，是一种轻小型、紧凑型、便携式仪器。适用于各种类型的高低压动力电缆。

电缆识别仪的发射机和接收机采用单片机编码、解码技术和广泛应用在通信领域里的PSK技术。在发射卡钳上发射平均值为0 的相位编码信号，接收机中的单片机对接收的信号经过硬件和软件的滤波后，再进行相位识别。将发射卡钳和接收卡钳的箭头指向电缆终端，当接收机卡钳钳住某根电缆，接收机电流表右偏，同时伴有声光指示。而钳住其它的电缆，电流表左偏，电流方向与被识别电缆的电流方向相反，没有声光指示。这就体现了被识别的目标电缆的*性。很容易将被识别电缆从多根电缆中做出明确判别。又由于被识别电缆上的信号电流强度全线都是一样的，接收卡钳在电缆沿线所接收到的电磁信号强度一致，识别的电缆不受被识别电缆长度的限制。

电缆识别仪使用方法

图6 两根电缆的差值场

电缆识别仪使用方法


电缆识别仪信号发生器由交流电源供电，它对已断电的、要识别的电缆加上固定周期单极性的直流脉冲。发生器输出线连在电缆芯线和接地点或地钉上，该电缆线铠装与大地断开，芯线在远端与接地点或地钉相连，该回路可传导脉冲电流，它可由识别仪上的表头读出，电流大小由环路电阻决定，环路电阻应尽可能小。

电缆识别仪接线图如图2所示

中试控股电缆识别仪使用方法


图2　识别仪接线图



发射机与接收机开始正常工作后，传感器线圈中感应的电压在接收机表头中显示出来，表头指针摆动方向可显示电流方向，即只有电流流出的这根电缆指针向右偏并且摆幅较大，这根就是要找的电缆。所有其它电缆只流过返回电流，指针向左偏并且摆幅极小。接收机上的输出调节旋钮可调整信号强度。



1、主机准备



连接：



（1） 在进行测试工作之前，将被测电缆断电，其周围环境应处于安全状态。



（2） 发生器与被测电缆相连，红色夹子与被识别电缆的一根芯线或几根芯线 连接到一起。将黑色夹子与地钉相连接。



3.将电缆远端的芯线与地钉相连。



4.将电缆两端的铠装与地线断开。



5.将电源线插入电源插座。



开机：



（1） 打开主机电源开关，对主机供电。



（2）主机开始间断向电缆发出脉动直流信号，输出脉动电流信号为30A左右。



接收机准备



(a)缓慢调节灵敏度旋钮，使电表开始指示。



(b)注意传感器插入电缆的方向及接收机表头摆动幅度的大小。



测试



1.设置测试回路



为保证仪器的正常使用，应注意设置测试回路。



将红色输出插孔与要识别的电缆的芯线相连，将黑色输出插孔与地相连，将电缆芯线在远端与地相连。如图3所示

S180D不带电电缆识别仪使用方法
