S180D电缆识别仪

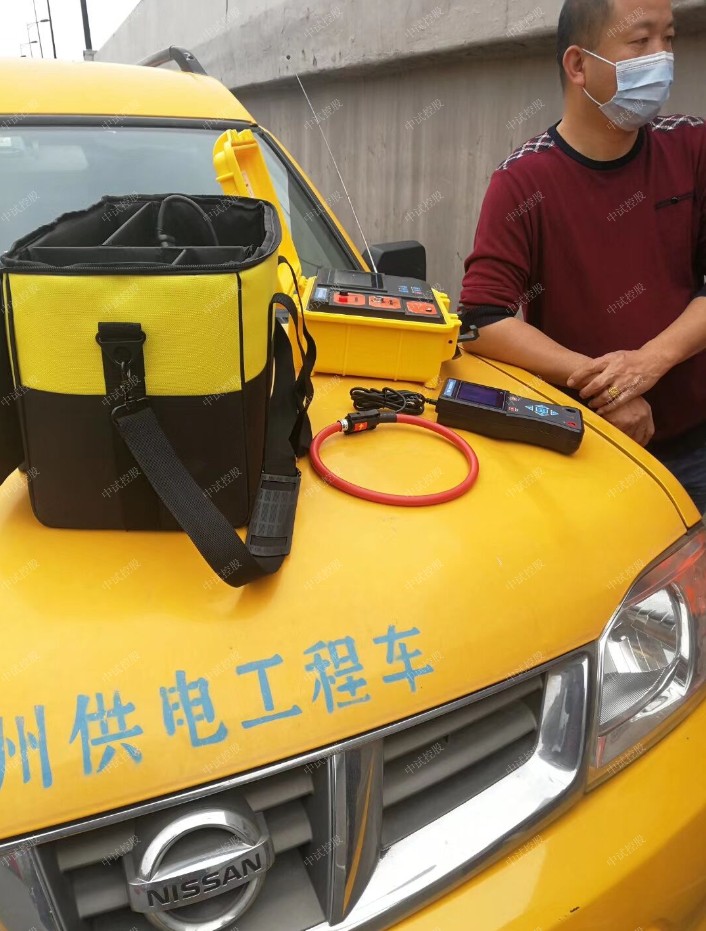

S180D电缆识别仪是中试控股为电力电缆和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。

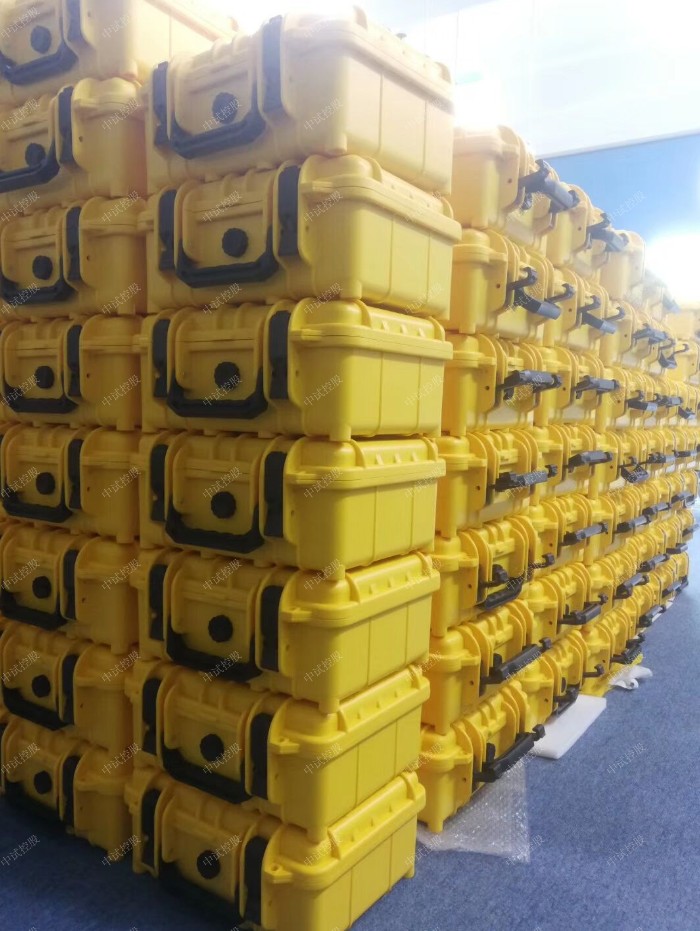

S180D电缆识别仪发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。

发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。

S180D电缆识别仪带电识别时：采用脉冲电流原理，通过发射钳耦合到目标电缆上，给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。

S180D电缆识别仪停电识别时：采用脉冲电流原理，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。

接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。

柔性电流钳：为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。

特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向一致。

发射机规格
功    能：
发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示
电    源：11.1V大容量可充锂电池，充满电连续工作约8小时
显示模式：超大LCD实时显示剩余电池电压
（带电识别时），按上下箭头键调节发射频率
脉冲电压：500V（停电识别时）
脉冲电流：最大5A（取决于回路电阻的大小）
脉冲频率：1次/秒
脉冲宽度：2ms
发射钳内径：φ120mm
S180D电缆识别仪测试线长：3米，带鳄鱼夹，红黑各1条
发射钳引线长：2m
接地针尺寸：长宽厚225mm×100mm×10mm
发射机尺寸：320mm×275mm×145mm
发射钳尺寸：长宽厚300mm×175mm×50mm
LCD尺寸：128mm×75mm
LCD显示域：124mm×67mm
外包装尺寸：长宽高400mm×245mm×335mm
背光控制：有，白色背光灯
工作温度：-10℃～40℃
存储条件：-20℃~50℃，≤95％RH, 无结
仪表质量：
发射机：2.5kg
发射钳：1.08kg
总质量：4.4kg（含接收机）
电池电量：当电池电压低于9.65V时，电池电压低符号显示，提醒给电池充电；低于9.5V时，设备自动关机
充 电 器：12.6V DC充电器
充电接口：圆形充电接口，DC标识
抗    压：发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力
耐    压：AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性：IEC61326(EMC)
参考安规：IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

3．接收机规格
功    能：电缆识别（识别并解码脉冲电流信号）；交流电压、电流、频率测量
电    源：7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时
额定电流：约300mA max
显示模式：3.5寸真彩液晶屏显示，彩色图标指示
信号标定：有，接收信号与发射信号的百分比，达到标定值60%以上为识别成功条件之一
方向识别：有，发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一
电缆识别成功：绿色打钩图标指示（√）
非目标电缆：红橙色打叉图标指示（×）
S180D电缆识别仪接收机尺寸：长宽厚207mm×101mm×45mm
柔性线圈：长约630mm，线径6 mm或12.5mm
线圈内径：φ200mm
引线长度：柔性线圈引线长度：2m
电压测试线：长1m (红黑各1条)
检测范围：
停电识别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号；检测回路电 阻为10kΩ 时，需保证发射机电池电量为11V以上
带电识别：线圈可检测回路电阻为0Ω～100Ω的脉冲信号；检测回路电阻为100Ω 时，需保证发射机电池电量为11V以上
量    程：交流电压： 0.01V～600V(50Hz/60Hz)
交流电流： 0.01A～5000A(50Hz/60Hz)
电流频率： 45Hz~70Hz
精    度
交流电压：±2%±1dgt
交流电流：±2%±1dgt
电流频率：±2%±1dgt

1.中试控股操作人员应事先阅读使用说明书，并掌握仪器的功能，工作方法，工作准备，并进行正确的测试要求。
2.S180D电缆识别仪在测试之前，用铠装接地断开被测电线的两端，并将芯线的远端（一端）接地。
3.电缆识别仪的两条输出线应分别被红色夹紧在被测电线的芯线和黑色接地。
4.在打开变送器之前，必须在启动前将输出调节旋钮的逆时针旋转至零位。缓慢调节输出调节旋钮，使输出达到5a-15a（通常在三分之二的范围内调节调节旋钮）。如果配电站系统的接地电阻值大于4欧姆，则输出电流小于8A，并且接收器仪表头可以正常工作，只要它可以在正向和负向偏转即可。1.注意：在现场使用时，如果接地电阻太小，变送器的输出调节旋钮在一个时钟周期内为零，则输出电流将非常大，变送器内有保护电路动作（显示插头有一个小摆动）在第2条中，实际测试中，同一电缆导管和其他电劣之间的两个变压器室之间的连接超过两个，接地电阻因为还有其他运行的铠装电缆而连接并且变化很小，甚至接近于零，变送器输出电流过大且有保护电路，则可在变送器回路测试中串联测试电阻。测试后，测试电阻的温度很高。请注意，也可以用大于20W的其他1-2欧姆电阻代替测试电阻。

5.S180D电缆识别仪在现场识别电缆之前，请根据说明手册中仪器校准的要求，在电线开始处校准带电电缆识别仪的接收器。
6.中试控股电缆现场识别的标准：当传感器粘贴在其中一根电缆上进行测试时，接收器的表头将偏向一侧并摆动更多。在其他电缆上进行测试（保持传感器的卡住方向相同）时，接收器仪表头将偏向另一侧并且摆动幅度较小。接收器仪表头偏向一侧并大幅摆动的电缆是需要识别的电缆。
