10KV/5KW多倍频感应耐压试验装置

多倍频感应耐压试验机面板功能介绍
1、电源输入：输入电源为3相380时，接A、B、C三相；输入为交流220V时，接A、C两相，此时容量减半；

2、总电源开关：三相空气开关；

3、输出电流设定： 设定范围；

4、紧急复位按钮：当仪器出现异常时按下此按钮，仪器输出立刻为零；

5、中试控股复位按钮：用于系统复位，同时停止变频源输出；

6、旋转鼠标：用于人机界面各项功能操作；

7、液晶屏：用于显示人机界面的各项内容；

8、10KV/5KW多倍频感应耐压试验装置高速热敏打印机：打印测量数据；

9、接地桩：仪器测试前必须接地！

10、仪器输出端

11、分压器接线端：用于连接电容分压器，取分压器信号测量；

ZSDBF-5KVA / 7.5KVA / 10KVA / 15KVA / 20KVA多倍频感应耐压试验装置
1、ZSDBF-5KVA / 7.5KVA / 10KVA / 15KVA / 20KVA多倍频感应耐压试验装置实现各种被试品的预防性交流耐压试验和交接性交流耐压试验，中试控股满足35kV及以下电压等级互感器的感应耐压试验
2、中试控股考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

性能介绍
变压器和互感器的感应耐压试验是中试控股保证产品质量符合标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。
电压互感器（PT）是电力系统中的关键设备，中试控股感应耐压试验是保证产品质量符合标准的一项重要试验。PT绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验，则是PT绝缘试验中的重要项目，纵绝缘试验需通过变频电源装置施加试验电压，进行耐压试验。对PT进行感应耐压试验可帮助工作人员及时发现问题，避免造成严重后果。
我中试控股的感应耐压试验装置采用微机控制，中试控股结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。

注意：最小分辨率为0.1Hz的步进变化，不仅可用于PT的感应耐压试验，中试控股还能用于其它需要使用变频电源的场合。

主要特点：
一机多用       不仅可做互感器感应耐压试验，还可兼做伏安特性试验。
防止容升       配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试验。
操作简单       加压可分全自动加压和手动加压，可选30Hz～200Hz频率范围恒压输出。
保护全面       仪器具有完善的过压和过流保护功能，且均可由用户设定。
显示清新       中试控股采用背光式大屏幕液晶屏，显示清晰，操作界面简单明了。
10KV/5KW多倍频感应耐压试验装置打印快速       仪器内装微型高速热敏打印机，可快速打印显示内容。
实时时钟       能记录测量的日期和时间，并在液晶屏上显示当前时间。
数据存储       可存储92组数据，存满后还可覆盖。
抗震性能       中试控股采用抗震设计，长途运输中的颠簸不会损坏仪器。

ZSDBF-5KVA 多倍频感应耐压试验装置中试控股技术指标
装置容量：5kW
输入电压：AC，三相，380V±10%。
电源频率：50Hz。
输出电压：0 ～400V
输出频率：50Hz，100Hz，150Hz，200Hz（可选）。
波形畸变率：<3%。
保护功能：对被试品具有过流 、过压及试品闪络保护 (见变频电源部分)；
5kW/380V  1台

额定输出容量：5kW
工作电源：380±10%V（三相），工频
输出电压：0 –400V， 单相，
额定输入电流：25A
10KV/5KW多倍频感应耐压试验装置额定输出电流：25A
噪声水平 ：≤50dB
重  量：约12kg；

ZSDBF-7.5KVA 多倍频感应耐压试验装置中试控股技术指标
工作条件                  环境温度：-10℃～50℃     相对湿度：30%～90%
供电电源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供电，功率减半
输出频率                  50、100、150、200  调节细度0.1 Hz
输出电压                  0～350V正弦波
输出功率                  7.5KW
最大输出电压              350V
最大输出电流              17.5A
电压最小分辨率            0.01V
电流最小分辨率            0.001A
电压电流精度              ±1%
外形尺寸（mm）            430（长）×310（宽）×340（高）
仪器重量                  约20kg

ZSDBF-10KVA 多倍频感应耐压试验装置中试控股技术指标
工作条件：     环境温度：-10℃～50℃     相对湿度：30%～90%
供电电源：       三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                如用AC220V供电，功率减半
输出频率：      固定频率：50Hz、75Hz、100Hz、150Hz、200Hz
可调频率：30Hz～200Hz   调节细度0.1 Hz
输出电压：      30～350V正弦波
输出功率：      10KW
最大输出电压：  400V
最大输出电流：  25A
电压最小分辨率：0.01V
电流最小分辨率：0.001A
电压电流精度：  ±1%
外形尺寸（mm）： 440（长）×350（宽）×340（高）
中试控股仪器重量：      约27kg

ZSDBF-15KVA 多倍频感应耐压试验装置中试控股技术指标
工作条件                  环境温度：-10℃～50℃     相对湿度：30%～90%
供电电源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供电，功率减半
输出频率                  30Hz～200Hz   调节细度0.1 Hz
输出电压                  0～400V正弦波
输出功率                  15KW
最大输出电压              400V
最大输出电流              35A
电压最小分辨率            0.01V
电流最小分辨率            0.001A
电压电流精度              ±1%
外形尺寸（mm）            570（长）×400（宽）×350（高）
中试控股仪器重量                  约44kg

ZSDF-20KVA多倍频感应耐压试验装置（含分压器）中试控股技术指标
工作条件 环境温度：-10℃～50℃
相对湿度：30%～90%
供电电源 三相AC380V±10%
或AC220±10%
50 Hz±5 Hz
如用AC220供电，功率减半
输出频率 50/75/100/150/200 Hz
输出电压 30~360V正弦波
输出功率 20KW
最大输出电压 360V
最大输出电流 50A
电压最小分辨率 0.01V
电流最小分辨率 0.001A
电压电流精度 ±1%
外形尺寸 520mm×395mm×370mm
仪器重量 约47kg

中间变压器参数

1、额定容量：10KVA；
2、低压输入电压：0-220V；
3、高压输出电压：500/1000V；
4、此配置是做变压器感应耐压试验用的（中间变压器）。

ZSDBF-5KVA / 7.5KVA / 10KVA / 15KVA / 20KVA多倍频感应耐压试验装置仪器成套性
序号 名称 数量 单位
1、中试控股测试仪主机 1 台
2、200kV分压器 1 台
3、AC220V电源输入线   1 根
4、AC380V电源输入线   1 根
5、10KV/5KW多倍频感应耐压试验装置分压器连接线 1 根
6、输出线 1 根
7、接地线    2 根
8、高压线(含鳄鱼夹) 1 根
9、热敏打印纸 2 卷

ZSDBF-5KVA / 7.5KVA / 10KVA / 15KVA / 20KVA多倍频感应耐压试验装置主机由四大部分组成：主板、变频电源、采样器件及开关电源。主板以中试控股单片机为核心，变频电源运用了数字波形合成技术以及大功率SPWM脉宽调制技术，从而实现30Hz～200Hz，0～400V的调频调幅电源输出，输出电源的频率及幅度由主板通过485接口控制，中试控股采样部分在单片机的控制下，对输出电压电流信号通过PT和CT的二次侧高速采集，计算，并将实时的电压及电流值显示在液晶屏上。当电压升到设定值后，单片机控制时钟芯片计时，计时完成后，工控机机通过485控制变频电源自动将电压降为零。

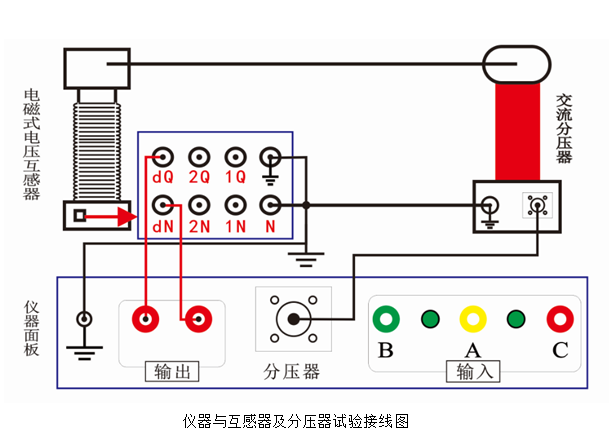

1、电源输入：输入电源为3相380时，接A、B、C三相；输入为交流220V时，接A、C两相，此时容量减半；
2、总电源开关：三相20A空气开关；
3、输出电流设定：1～20A设定范围；
4、紧急复位按钮：当中试控股仪器出现异常时按下此按钮，仪器输出立刻为零；
5、复位按钮：用于系统复位，同时停止变频源输出；
6、旋转鼠标：用于人机界面各项功能操作；
7、液晶屏：用于显示人机界面的各项内容；
8、高速热敏打印机：打印测量数据；
9、接地桩：仪器测试前必须接地！
10、仪器输出端：电压输出0～400V，电流输出0～17.5A；
11、分压器接线端：用于连接电容分压器，取分压器信号测量；

贮存及运输
1、本中试控股10KV/5KW多倍频感应耐压试验装置ZSDBF-5KVA / 7.5KVA / 10KVA / 15KVA / 20KVA多倍频感应耐压试验装置应在原包装条件下, 放室内贮存。
2、其环境温度为 -10～60℃，相对湿度 ≯ 90 ％ ,
3、室内不应含有足以引起腐蚀气体。
4、中试控股仪器周围无剧烈的机械振动和冲击。
5、无强烈的电磁场作用。运输条件参照贮存条件。

1. 显示参数：
（1）试验频率（f）：当前要进行试验的电源频率。
（2）U端口：变频器输出的端口电压，不是加在试品上的电压。
（3）过压保护：设定的保护电压。
（3）过流保护：设定的保护电流。
（4）10KV/5KW多倍频感应耐压试验装置试验电流（I）：流过被试品的电流值。
（5）目标电压：设定的期望达到的电压值（二次电压）。
（6）耐压时间：试验电压达到目标值后，点击“开始计时”，显示耐压进行的时间。
（7）试验电压：目前加在被试品上的电源电压。

2. 功能菜单：
（1）开始试验：电压此键，装置开始工作，输出电压。
（2）升电压：开始试验后，此键可操作。按设定的升、降压步长，点击一次，升高步长设定的电压（U端口）。
（3）降电压：开始试验后，此键可操作。按设定的升、降压步长，点击一次，降低步长设定的电压（U端口）。
（4）故障复位：装置发生保护后，点击此键，恢复到常态，不然，所有工作按键不能工作。
（5）紧急停机：发生异常，点击此键，装置快速关断输出。
（6）降压停机：计时时间到，试验完成，点击此键，降压完成试验。
（7）打印数据：试验完成后，点击此键，弹出打印列表，可进行打印操作。
（8）10KV/5KW多倍频感应耐压试验装置保存数据：试验完成后，点击此键，弹出保存操作界面，可进行保存数据的操作。
（9）中试控股退出：试验完成后，点击此键，回到主界面。
