110kV组合电器中电压互感器故障校验仪

电压互感器回路上都不装开关。如直接用电源断路器切除故障就会直接影响用户供电，所以要根据现场实际情况进行处理。若时间允许先进行必要的倒母线操作，使拉开故障电压互感器设备时不致影响对用户供电。若电压互感器冒烟、着火，来不及进行倒母线时，应立即拉开该母线电源线断路器，然后拉开故障电压互感器隔离开关隔离故障，再恢复母线运行。

（一）35kV母线电压互感器二次熔丝熔断（或快速小开关跳一相）ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、110kV组合电器中电压互感器故障校验仪
1、故障现象如下。
（1）中试控股熔断相相电压及线电压严重下降，有功、无功表指示降低，电能表走慢。
（2）会引起主变压器35kV回路断线闭锁装置动作，电容器的电压回路断线光示牌亮。
2、处理方法如下。
（1）向调度汇报。用电压表切换开关切换相电压或线电压，以区别哪相熔丝熔断。
（2）停用该母线上的可能误动跳闸保护的连接片（如35kV距离保护、低频率）。
（3）检查有无继电保护人员在35kV母线电压互感器二次回路工作，误碰引起断路，或有短路情况。
（4）更换熔丝试送，若不成功，将35kV馈线及主变压器电压回路熔丝全部拔去（中央信号、低频盘）。
（5）再行试送到小母线。成功后逐条试送馈线。如又熔断，说明该线路电压回路存在短路，应拔去熔丝。恢复电压互感器低压侧运行后，汇报调度，以便派继电保护人员来变电所处理。
必须注意，电压互感器二次熔丝熔断后，电压互感器二次回路绝对不能并列或联络运行。
（二）35kV母线电压互感器高压熔丝熔断
1、中试控股故障现象如下
（1）熔断相相电压降低或接近于0,完好相相电压不变或稍有降低，断路相切换至好相时线电压可能下降（实际运行在似断非断时），电压互感器有功、无功功率表指示降低，电能表走慢。
（2）主变压器35kV“电压回路断线”。电容器“电压回路断线”（保护接母线电压互感器）、“母线接地”及35kV“掉牌未复归”告警。
（3）检查高压熔丝时，可能有吱吱声。
2、处理方法如下
（1）向调度汇报。可用电压切换开关切换相电压或线电压，以判别哪相故障。
（2）停用该母线上可能误动保护（距离、低频）的跳闸压板。
（3）拉开电压互感器隔离开关，做好安全措施后，更换相同规格的高压熔丝。试运不成功，连续发生熔断时，可能为互感器内部故障。应汇报调度，并查明原因。
（4）检查是否为电压互感器内部故障时，可在停用后手摸高压熔丝外壳绝缘子部分以查明是否为内部过热，也可用摇表摇测绝缘电阻加以判断。确认为互感器内部故障时，应汇报工区及调度。

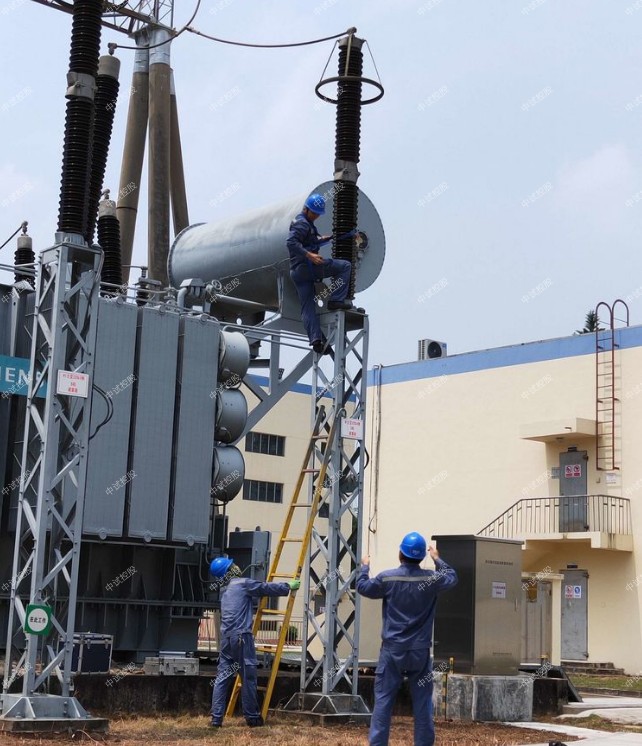

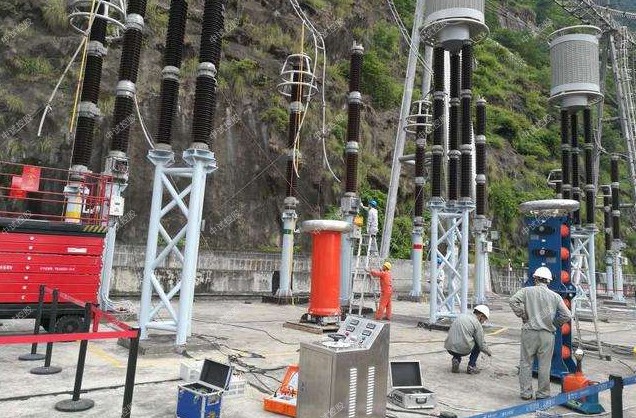

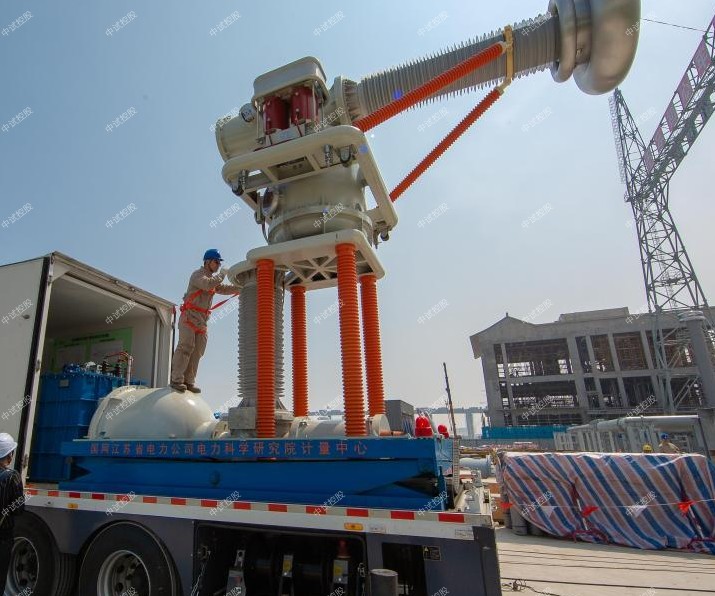

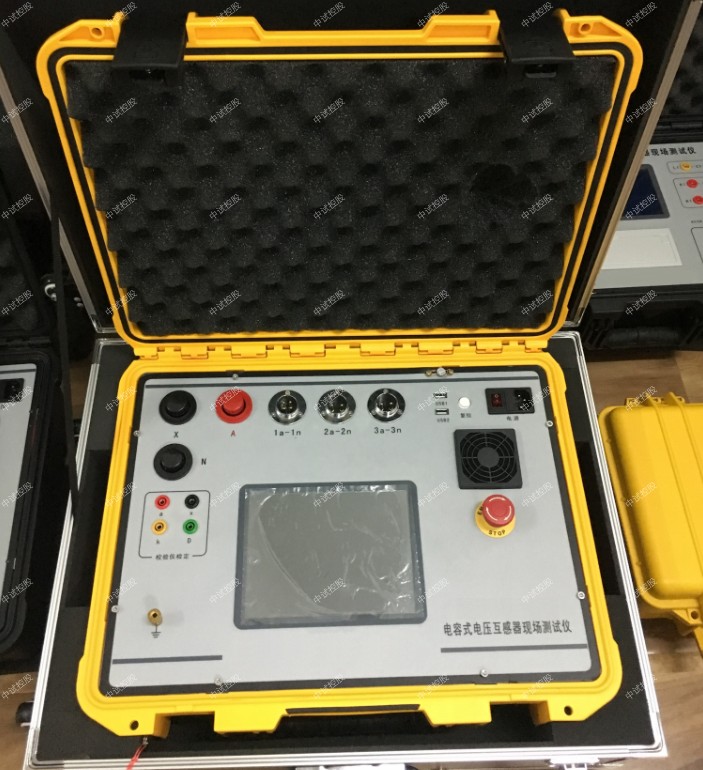

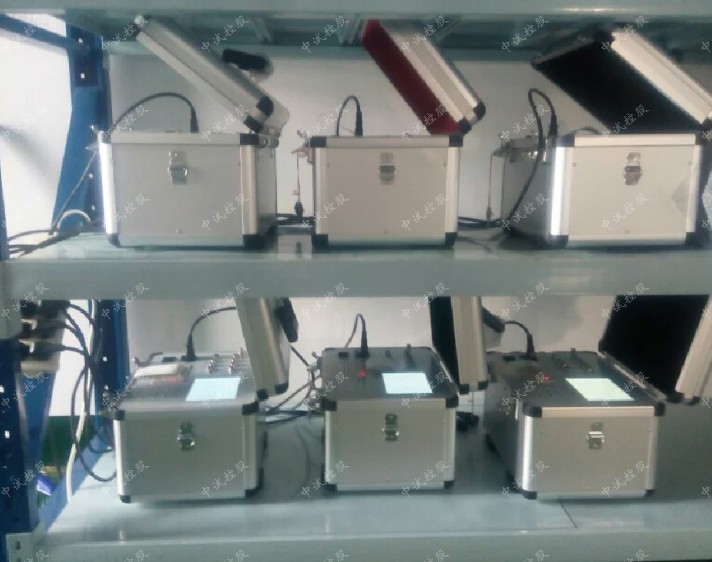

ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、110kV组合电器中电压互感器故障校验仪

概述
对GIS 电磁式(PT)与电容式电压互感器(CVT)进行误差校验时，测试接线复杂，所需的设备种类繁多，而且设备都很笨重，现场搬运非常困难。电磁式与电容式电压互感器现场测试仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电磁式与电容式电压互感器误差的测量。中试控股可以覆盖6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 变比的电力电磁式与电容式电压互感器的测量。仪器在设计时引入了一些新的思想，采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。仪器采用WINCE系统，人性化彩色触摸屏操作，人机界面直观、方便。

三、主要特点
1. 无需升压源、标准互感器、负荷箱，采用了电压互感器负荷曲线外推法原理，单台仪器即可实现现场测试GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）的20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差。测试结果完全满足互感器检定规程。
2. 中试控股单台测试仪即可完成对GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）误差（比差、角差）的测量。同时可以测量CVT的电容分压比、分压电容、中间PT变比、中间电压、直流电阻等。
3．具有极性、变比、接线检查功能。
4. 一次接线完成全部测试，提高工作效率，避免操作失误对人身及仪器的损伤，确保安全。
5. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、110kV组合电器中电压互感器故障校验仪具有测试速度快、处理信息量多和存储容量大（可存储百万条数据）的特点。内存为16G,可以存储百万组数据。
6. 测试仪采用了变频技术、数字化处理，现场抗干扰能力强。
7. 测试过程大电压不超过4KV，并采取各种保护措施，确保人身安全及设备安全、可靠。
8. 测试过程操作简单。
9. 仪器采用WINCE系统，人性化彩色触摸屏操作，同时也可使用鼠标操作仪器，人机界面直观、方便。
10. 仪器具备双USB通讯口，可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。
11. 中试控股仪器内附接线图，简单、直观，现场使用对照接线即可保证一次性正确完成测试接线，减少准备工作时间。

四、技术参数
1.  环境条件：
温度：（5~40）C   相对湿度：<80%（25C）
海拨高度：<4500m    电源频率：500.5Hz
2.  被测电压互感器类型：GIS电磁式(PT)、电容式电压互感器(CVT)
3．误差测量准确度：0.05%
4．分压比测量准确度：0.5%
5．分压电容测量准确度：2%
6. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、110kV组合电器中电压互感器故障校验仪直流电阻测量准确度：0-0.1Ω  3%
                       0.1-50   1%
7. 内部标准电压互感器部分：
a、变比范围：
6KV/100V、      6KV/ /100V/
10KV/100V、   10KV/ /100V/
35KV/100V、   35KV/ /100V/
110KV/100V、   110KV / /100V/
220KV/100V、   220KV/ /100V /
b、准确度等级：    0.02%
8. 校验仪检定部分：
电压范围：0-100V （百分表误差0.5%）
比差：0.001%-3%  （100V）
               角差：0.00′-50′（100V）
               误差： X=(2%×X+2%×Y2个字)
                     Y=(2%×X+2%×Y2个字)
               导纳：0.1mS-99.9mS
               误差： X=(2%×X+2%×Y2个字)
                    Y=(2%×X+2%×Y2个字)

9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0

检定
如需要对本ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、110kV组合电器中电压互感器故障校验仪进行精度检定，请依照本说明进行，以保证准确性及仪器安全。
检定仪器内部校验仪单元及内部标准电压互感器为本仪器的基本检定方法。
本中试控股ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、110kV组合电器中电压互感器故障校验仪的测试方法是建立在电压互感器测差法（计量检定规程《电力互感器》的规定）基础之上。而互感器校验仪和标准电压互感器是测差法的核心仪器，保证互感器校验仪和标准电压互感器的精度就保证了整体误差测试的精度。

简易故障排除
1.开机不显示，检查电源，以及保险丝。
2.触摸失效，插入USB鼠标进行操作。
3. 开机不能加载测试程序，或者出现死机现象，请重新开机。

装箱清单
ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）、110kV组合电器中电压互感器故障校验仪主机：      1台
测试线：    黑色耐磨护套四芯线航空插头1根（仪器专用）
黑色耐磨护套两芯线航空插头1根（仪器专用）
            红色高压线1根
            黑色高压线2根
            透明接地铜线1根
            电源线      1根
测试夹：    红黑各4个
保险管：    220V 5A三个

电压互感器的异常和事故处理

一、220kV电压互感器二次小开关跳开或二次熔断器熔断的处理
1、异常现象
（1）母线电压表，有功表无功表降为零。
（2）220kV出线或主变“交流电压消失”信号出现，距离保护装置故障，220kV母差“低电压”掉牌等。
（3）故障录波器可能动作。
2、中试控股异常处理
（1）汇报调度。
（2）停用该母线上线路距离保护（相间及接地）、高频闭锁保护。
（3）停用故障录波器。
（4）试送次级开关，若不成功，应汇报工段（区）处理。
（5）不准以220kV母线电压互感器二次并列开关将正、副母压变二次回路并列，防止引起事故扩大。
220kV I、Ⅱ母PT的二次并列开关，正常运行应断开，如在双母线接线时，仅当220kV热倒母线，即把母联开关合上并改为非自动后，为防止电压切换中间继电器承受过大的不平衡负荷，把PT二次并列开关投人，待倒母线结束，将母联开关改为自动之前，先分开该并列开关。
220kV, 110KV母线PT切换装置直流熔断器熔断时，有关线路综合重合闸的交流电压消失、振荡闭锁动作或距离保护装置故障、交流电压消失光字牌，此时距离及零序保护被闭锁，应立即向调度汇报，将距离保护停用后，更换直流熔断器。
220kV电压互感器有两只快速空气开关，如果其中一只空气开关出现断相或跳开，反映在电压表有明显变化，应立即检查处理。

二、500kV电压互感器的二次小开关跳开或熔断器熔断
1、异常现象
（1）电压互感器对应的电压回路断线，有关保护发失压信号。
（2）电压互感器对应的电压表指示偏低或无指示，有、无功表计指示降低或为零。
2、异常处理
（1）汇报所属调度，申请停用有关保护。
（2）更换熔断器或合上二次小开关。
（3）若二次小开关仍跳开说明二次回路有短路，应通知有关处理。
三、本体出现故障的处理
1、异常现象
（1）本体有过热现象。
（2）内部有放电声和不正常的噪声。
（3）油面上升并出现碳质，装备金属膨胀器的220kV电压互感器，监视窗内的红线位置过高。
（4）有渗漏油现象。
2、异常处理
（1）立即将有关情况汇报所属调度和有关领导，并申请停电处理。
（2）220kV电压互感器出现一般性故障，可用刀闸隔离，故障严重时，严禁用刀闸隔离，只能通过母联开关来切断电源。
（3）500kV电压互感器故障要停用时，相应的母线或线路必须停用。
四、电压互感器本体着火的处理
当互感器着火时，中试控股应立即断开有关电源，将故障电压互感器隔离，再汇报所属调度，选用干式灭火器或砂子灭火。
五、35kV电压互感器的异常和故障处理
电压互感器自身故障，有下列情况之一时应立即申请停用。
（1）高压熔丝接连熔断2一3次。
（2）互感器温度过高（系统接地故障时，2h要拉开中性点接地隔离开关，无接地隔离开关时，要中请停用PT）。
（3）互感器内部有劈啦声或其他噪声。
（4）在TV内或引线出口处有漏油或流胶的现象（大量漏油或PT流胶）。
（5）互感器内发出臭味或冒烟。
（6）绕组与外壳之间或外壳对地之间有火花放电。

电压互感器内部发生故障，常会引起火灾或爆炸。若发现电压互感器高压侧绝缘有损坏（如冒烟或内部有严重放电声）的时候，应使用电源断路器将故障电压互感器切断，此时严禁用隔离开关断开故障的电压互感器。因隔离开关没有灭弧能力，若用隔离开关切断故障，还可能会引起母线短路，使设备损坏或造成人身事故。
