GIS电磁式与电容式电压互感器现场测试仪

 什么是弱绝缘的电压互感器？说明它的应用范围和使用注意事项。在 6—10kV树脂浇注绝缘的干式电压互感器中，有一种单绝缘套管的电压互感器，其一次绕组的一端由该绝缘套管引出，而另一端与二次端子一样引出，这个端子的绝缘水平较低，故称为弱绝缘电压互感器。

    这种电压互感器由于其一次绕组引出线的一端为弱绝缘，而且额定电压为1oooo/3v：所以不能接于线电压，即不能组成V型接线。在中性点不直接接地的供电系统中，用三台组合使用，可做为测量线电压、相电压和单相接地保护之用。在使用中应特别注意，其一次侧中性点必须直接接地。否则，当电力系统发生～相接地故障时，其中性点的对地电压将上升为相电压，即1oooo√3v，这可能使弱绝缘的～端绝缘损坏而造成事故。既使在不采用接地保护时，也应如此。

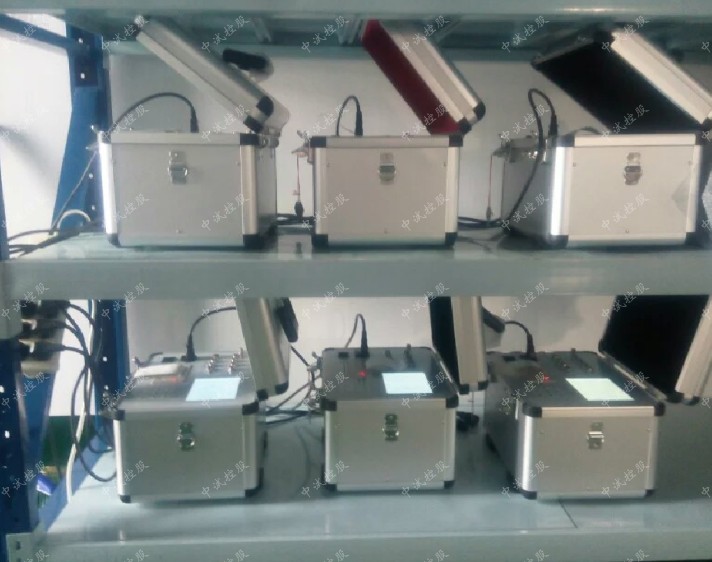

ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪（校验仪）
概述
对中试控股GIS 电磁式(PT)与电容式电压互感器(CVT)进行误差校验时，测试接线复杂，所需的设备种类繁多，而且设备都很笨重，现场搬运非常困难。电磁式与电容式电压互感器现场测试仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电磁式与电容式电压互感器误差的测量。中试控股可以覆盖6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 变比的电力电磁式与电容式电压互感器的测量。仪器在设计时引入了一些新的思想，采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。仪器采用WINCE系统，人性化彩色触摸屏操作，人机界面直观、方便。

三、主要特点
1. 无需升压源、标准互感器、负荷箱，采用了电压互感器负荷曲线外推法原理，单台仪器即可实现现场测试GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）的20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差。测试结果完全满足国家互感器检定规程。
2. GIS电磁式与电容式电压互感器现场测试仪单台测试仪即可完成对GIS 电磁式电压互感器(PT)和电容式电压互感器（CVT）误差（比差、角差）的测量。同时可以测量CVT的电容分压比、分压电容、中间PT变比、中间电压、直流电阻等。
3．具有极性、变比、接线检查功能。
4. 一次接线完成全部测试，提高工作效率，避免操作失误对人身及仪器的损伤，确保安全。
5. ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪具有测试速度快、处理信息量多和存储容量大（可存储百万条数据）的特点。内存为16G,可以存储百万组数据。
6. 测试仪采用了变频技术、数字化处理，现场抗干扰能力强。
7. 测试过程最大电压不超过4KV，并采取各种保护措施，确保人身安全及设备安全、可靠。
8. 测试过程操作简单。
9. 仪器采用WINCE系统，人性化彩色触摸屏操作，同时也可使用鼠标操作仪器，人机界面直观、方便。
10. 仪器具备双USB通讯口，可将仪器内部数据导入U盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。
11. 仪器内附接线图，简单、直观，现场使用对照接线即可保证一次性正确完成测试接线，减少准备工作时间。

四、技术参数
1.  环境条件：
温度：（5~40）C   相对湿度：<80%（25C）
海拨高度：<4500m    电源频率：500.5Hz
2.  被测电压互感器类型：GIS电磁式(PT)、电容式电压互感器(CVT)
3．误差测量准确度：0.05%
4．分压比测量准确度：0.5%
5．分压电容测量准确度：2%
6. 直流电阻测量准确度：0-0.1Ω  3%
                       0.1-50   1%
7. 内部标准电压互感器部分：
a、变比范围：
6KV/100V、      6KV/ /100V/
10KV/100V、   10KV/ /100V/
35KV/100V、   35KV/ /100V/
110KV/100V、   110KV / /100V/
220KV/100V、   220KV/ /100V /
b、准确度等级：    0.02%
8. 中试控股校验仪检定部分：
电压范围：0-100V （百分表误差0.5%）
比差：0.001%-3%  （100V）
               角差：0.00′-50′（100V）
               误差： X=(2%×X+2%×Y2个字)
                     Y=(2%×X+2%×Y2个字)
               导纳：0.1mS-99.9mS
               误差： X=(2%×X+2%×Y2个字)
                    Y=(2%×X+2%×Y2个字)

9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0

检定
如需要对本中试控股ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪进行精度检定，请依照本说明进行，以保证准确性及仪器安全。
检定仪器内部校验仪单元及内部标准电压互感器为本仪器的基本检定方法。
本中试控股ZSCR-9500 GIS 电磁式与电容式电压互感器现场测试仪的测试方法是建立在电压互感器测差法（计量检定规程《电力互感器》的规定）基础之上。GIS电磁式与电容式电压互感器现场测试仪而互感器校验仪和标准电压互感器是测差法的核心仪器，保证互感器校验仪和标准电压互感器的精度就保证了整体误差测试的精度。

简易故障排除
1.开机不显示，检查电源，以及保险丝。
2.触摸失效，插入USB鼠标进行操作。
3. 开机不能加载测试程序，或者出现死机现象，请重新开机。

装箱清单
主机：      1台
测试线：    黑色耐磨护套四芯线航空插头1根（仪器专用）
黑色耐磨护套两芯线航空插头1根（仪器专用）
            红色高压线1根
            黑色高压线2根
            透明接地铜线1根
            电源线      1根
测试夹：    红黑各4个
保险管：    220V 5A三个

电压互感器感应耐注意事项

(1)如表计的选择挡位下合适需要更换挡位时，应缓慢降下电压，切断电源再换挡，以免剩磁影响试验结果。
  (2)电流互感器励磁曲线试验电压不能超过2kV、电流一般不大于IOA或以厂技术条件为准。
  (3)互感器励磁特性试验测试仪表应采用方均根值表。
  (4)电压互感器感应耐压试验前后的励磁特性如有较大变化，应查明原因。
  (5)铁芯带间隙的零序电流互感器应在安装完毕后进行励磁曲线试验。
