中试控股技术研究院鲁工为您讲解：配电变压器线圈材质分析仪

ZSCZ-8800变压器材质分析仪

可无源、准确测量各种配电变压器的容量

全汉字菜单及图形操作提示实现友好的人机对话，触摸按键使操作更简便，可适应冬夏各季。

参考标准：T/CEC 228-2019

变压器材质分析仪：多功能测量仪器,相当于往常四种测试仪器:即变压器材质分析仪+有源变压器容量测试仪+变压器特性参数测试仪+变压器直流电阻测试仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的测量。

当前配电变压器生产中，用铝线代替铜线作为导体材质已成为行业公开的潜规则，之所以出现这种情况，主要原因是铝线变压器与铜线变压器相比能节省成本，具有较强经济性。

安全测试
1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。
2．测量接线一定要严格按说明书操作，否则后果自负。
3．测试之前一定要认真检查设置的参数是否正确。
4．最好使用有地线的电源插座。
5．不能在电压和电流超量程的情况下工作。
6．短路试验时，非加压侧的短接必须良好，否则会对测试结果有影响。
7．做短路试验时，如果高压或中压侧出线套管装有环形电流互感器时，试验前电流互感器的二次一定要短接。
8．试验接线工作必须在被试线路接地的情况下进行，防止感应电压触电。所有短路、接地和引线都应有足够的截面，且必须连接牢靠。测试组织工作要严密，通信顺畅，以保证测试工作安全顺利进行。
9.变压器容量测试仪标准配置短路线100mm2×0.8m，在测量超过1000KVA时,短路线应相应加倍或更粗才能保证测量的精度。

电池及充放电
电池采用工业级聚合物锂电池，重量轻，单位储能密度大，受负载和环境温度变化影响小的特性，仪器在开机状态下自动采集供电锂电池的电池电压，并以可视化图形显示，当电池电压电量低于10%时，测试仪自动以声光报警提示，测试仪内部集成了电池的充电模块，充电电压市电交流220V电池充电时长不低于14小时，在测试仪长期不用情况下，请至少每两个月充放电一次。，尽量不要在仪器剩余电量不足10%时测试，并且在充电时不允许测试。
ZSCZ-8800变压器材质分析仪技术指标

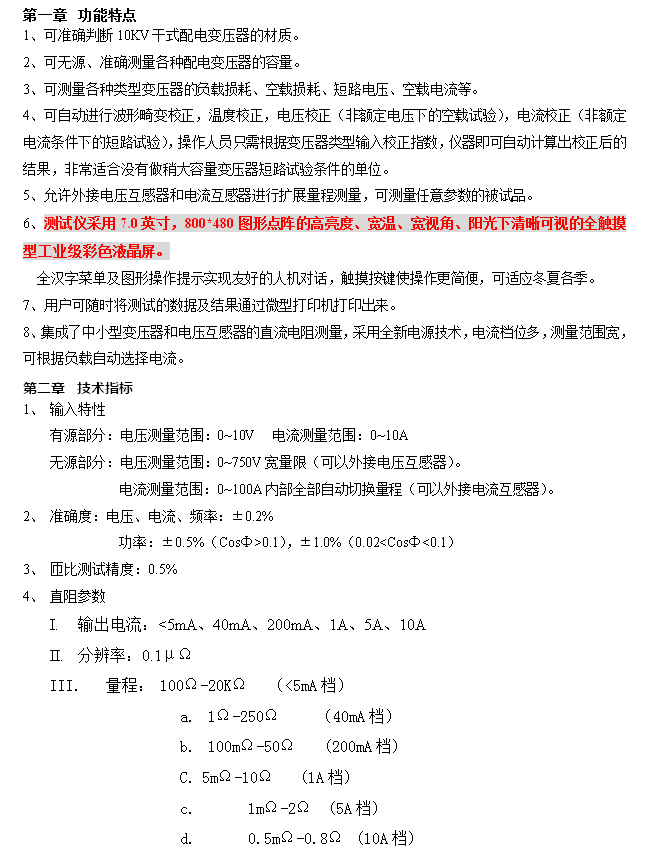

1、 输入特性 有源部分：电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限（可以外接电压互感器）。
电流测量范围：0~100A内部全部自动切换量程（可以外接电流互感器）。
2、 准确度：
电压、电流、频率：±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
3、 匝比测试精度：0.5%
4、 直阻参数
I. 输出电流：<5mA、40mA、200mA、1A、5A、10A
II. 分辨率：0.1μΩ
III. 量程： 100Ω-20KΩ   （<5mA档）
a. 1Ω-250Ω     （40mA档）
b. 100mΩ-50Ω    (200mA档)
c. 5mΩ-10Ω (1A档)
d. 1mΩ-2Ω (5A档)
e. 0.5mΩ-0.8Ω (10A档)
IV. 准确度：大于5毫安：2‰   小于5毫安： 5‰
5、工作温度：－10℃~ +40℃
6、绝缘：⑴ 电压、电流输入端对机壳的绝缘电阻≥100M?。
          ⑵ 工作电源输入端对外壳之间可承受工频2KV（有效值）、历时1分钟试验。

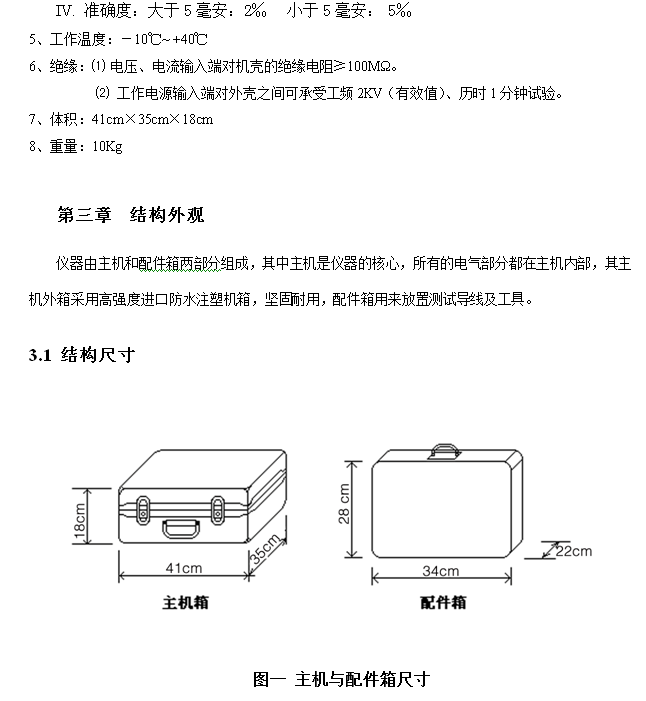

7、体积：41cm×35cm×18cm
8、重量：10Kg

额定电流下的阻抗电压
a．主分接为中间分接或中间两分接中之一时
1．双绕阻变压器
2．多绕阻变压器
b．其他情况 a．1．双绕阻变压器：该分接的规定值的±10%
2．多绕阻变压器：指定一对绕阻的规定值的±10%，第二对绕阻规定值的±15%
b．其他成对绕阻的偏差，需经协商并说明 有二个独立绕阻的变压器或多绕阻变压器中规定的第一对独立绕阻 主分接：
当阻抗值≥10%时为±7.5%
当阻抗值<10%时为±10%
其他分接：
当阻抗值≥10%时为±10%
当阻抗值<10%时为±15%
自耦连接的一对绕阻或多绕阻变压器中规定的第二对绕阻 主分接为±10%
其他分接为±15%
4．任一分接的短路阻抗不少于上项a的偏差值 其他绕阻时 ±15%按协议正偏差可加大
5．空载电流标准值（或设计值）的+30%

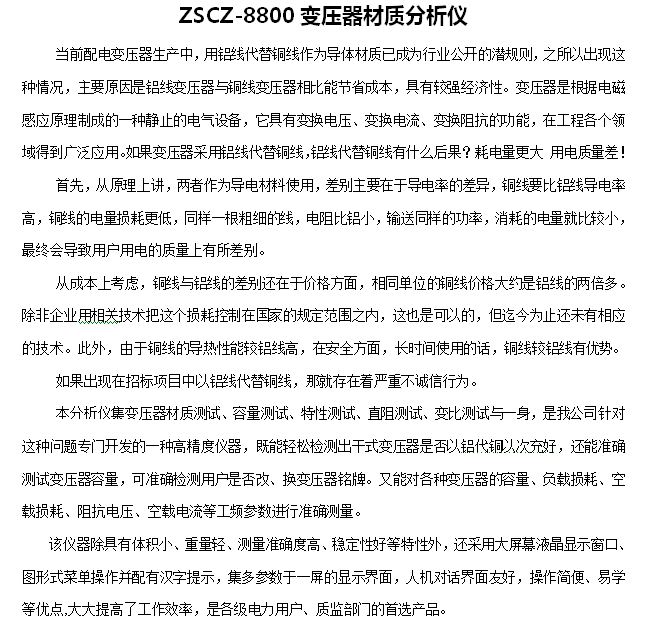

首先，从原理上讲，两者作为导电材料使用，差别主要在于导电率的差异，铜线要比铝线导电率高，铜线的电量损耗更低，同样一根粗细的线，电阻比铝小，输送同样的功率，消耗的电量就比较小，最终会导致用户用电的质量上有所差别。
从成本上考虑，铜线与铝线的差别还在于jiage方面，相同单位的铜线价格大约是铝线的两倍多。除非企业用相关技术把这个损耗控制在国家的规定范围之内，这也是可以的，但迄今为止还未有相应的技术。此外，由于铜线的导热性能较铝线高，在安全方面，长时间使用的话，铜线较铝线有优势。
如果出现在招标项目中以铝线代替铜线，那就存在着严重不诚信行为。
本分析仪集变压器材质测试、容量测试、特性测试、直阻测试、变比测试与一身，是我公司针对这种问题专门开发的一种高精度仪器，既能轻松检测出干式变压器是否以铝代铜以次充好，还能准确测试变压器容量，可准确检测用户是否改、换变压器铭牌。又能对各种变压器的容量、负载损耗、空载损耗、阻抗电压、空载电流等工频参数进行准确测量。
该仪器除具有体积小、重量轻、测量准确度高、稳定性好等特性外，还采用大屏幕液晶显示窗口、图形式菜单操作并配有汉字提示，集多参数于一屏的显示界面，人机对话界面友好，操作简便、易学等优点,大大提高了工作效率，是各级电力用户、质监部门的shou选产品。
变压器的制作原理及应用和参数解析
变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯(或磁芯)中便产生交流磁通，使次级线圈中感应出电压(或电流)。变压器由铁芯(或磁芯)和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈

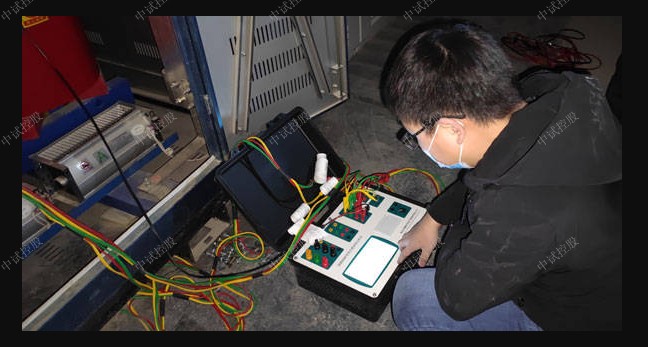

ZSCZ-8800变压器材质分析仪对多种变压器材质、容量、型 式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等参数测量

ZSCZ-8800变压器材质分析仪可以盲测10KV配电变压器的容量及35KV、110KV、220KV的变压器容量

-

ZSCZ-8800变压器材质分析仪变压器材质分析仪+容量仪+变压器特性参数仪+直阻仪一体机

变压器的分类 ：

1、按相数分：

1）单相变压器：用于单相负荷和三相变压器组。

2）三相变压器：用于三相系统的升、降电压。

2、按冷却方式分：

1）干式变压器：依靠空气对流进行自然冷却或增加风机冷却，多用于高层建筑、高速收费站点用电及局部照明、电子线路等小容量变压器。

2）油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。

3、按用途分：

1）电力变压器：用于输配电系统的升、降电压。

2）仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。

3）试验变压器：能产生高压，对电气设备进行高压试验。

4）特种变压器：如电炉变压器、整流变压器、调整变压器、电容式变压器、移相变压器等。

4、按绕组形式分：

1）双绕组变压器：用于连接电力系统中的两个电压等级。

2）三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。

3）自耦变电器：用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。

5、按铁芯形式分：

1）芯式变压器：用于高压的电力变压器。

2）非晶合金变压器：非晶合金铁芯变压器是用新型导磁材料，空载电流下降约80%，是节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低地方。

3）壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。

变压器一般性的维护检查项目如下：

1、变压器是否还存在设计、安装缺陷；

2、检查变压器的负荷电流、运行电压是否正常；

3、检查变压器有无渗漏油的现象，油位、油色、温度否超过允许值，油浸自冷变压器上层油温一般在85℃以下，强油风冷和强油水冷变压器应在75℃以下；

4、检查变压器的高、低压瓷套管是否清洁，有无裂纹、破损及闪络放电痕迹；

5、检查变压器的接线端子有无接触不良、过热现象；

6、检查变压器的运行声音是否正常；正常运行时有均匀的嗡嗡电磁声，如内部有噼啪的放电声则可能是绕组绝缘的击穿现象，如出现不均匀的电磁声，可能是铁芯的穿芯螺栓或螺母有松动。

7、检查变压器的吸湿剂是否达到饱和状态；

8、检查变压器的油截门是否正常，通向气体继电器的截门和散热器的截门是否处于打开状态；

9、检查变压器的防爆管隔膜是否完整，隔膜玻璃是否刻划有“十”字；

10、检查变压器的冷却装置是否运行正常，散热管温度是否均匀，有无油管堵塞现象；

11、检查变压器的外壳接地是否良好；

12、检查瓦斯继电器内是否充满油，无气体存在；

13、对室外变压器，重点检查基础是否良好，有无基础下沉，对变台杆，检查电杆是否牢固，木杆、杆根有无腐朽现象。

14、对室内变压器，重点检查门窗是否完好，检查百叶窗铁丝纱是否完整；

15、其他应该检查的项目。

一般常用变压器的分类可归纳如下：

(1)按相数分：

(1)单相变压器：用于单相负荷和三相变压器组。

(2)三相变压器：用于三相系统的升、降电压。

(2)按冷却方式分：

(1)干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。

(2)油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。

(3)按用途分：

(1)电力变压器：用于输配电系统的升、降电压。

(2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。

(3)试验变压器：能产生高压，对电气设备进行高压试验。

(4)特种变压器：如电炉变压器、整流变压器、调整变压器等。

(4)按绕组形式分：

(1)双绕组变压器：用于连接电力系统中的两个电压等级。

(2)三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。

(3)自耦变电器：用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。

(5)按铁芯形式分：

(1)芯式变压器：用于高压的电力变压器。

(2)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。

编辑本段 变压器的比较

它们各自的运行维护 ：

变压器、储油柜、电压分接开关
