中试控股技术研究院鲁工为您讲解：

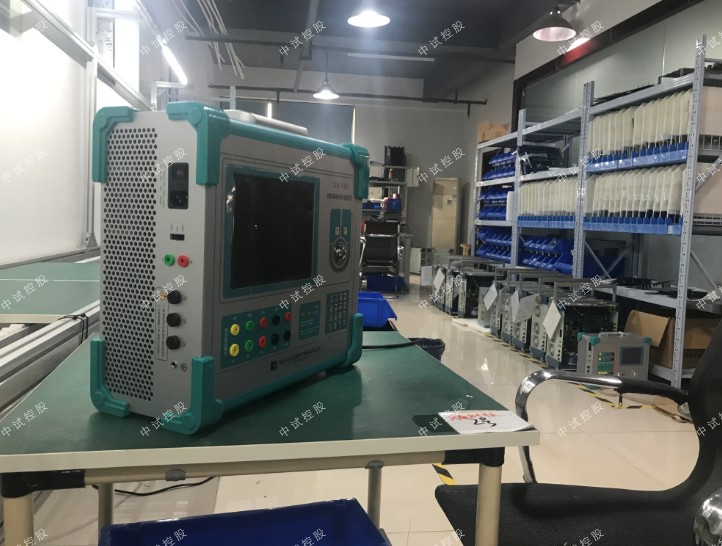

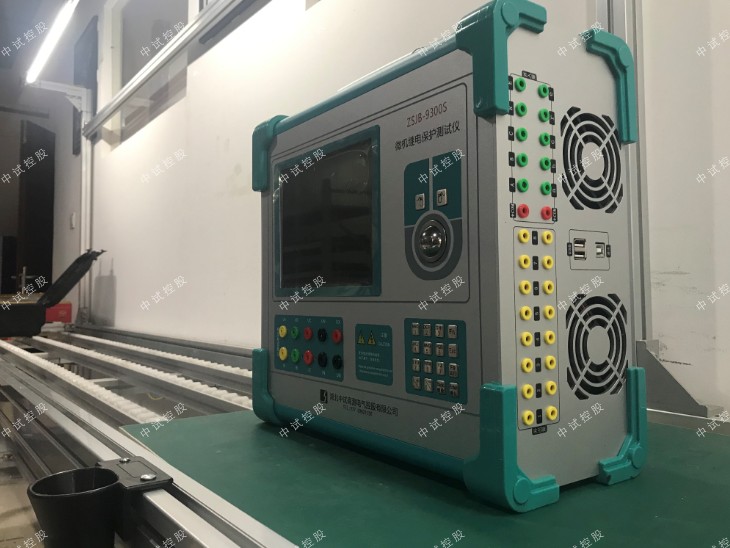

ZSJB-9300三相微机继电保护测试仪

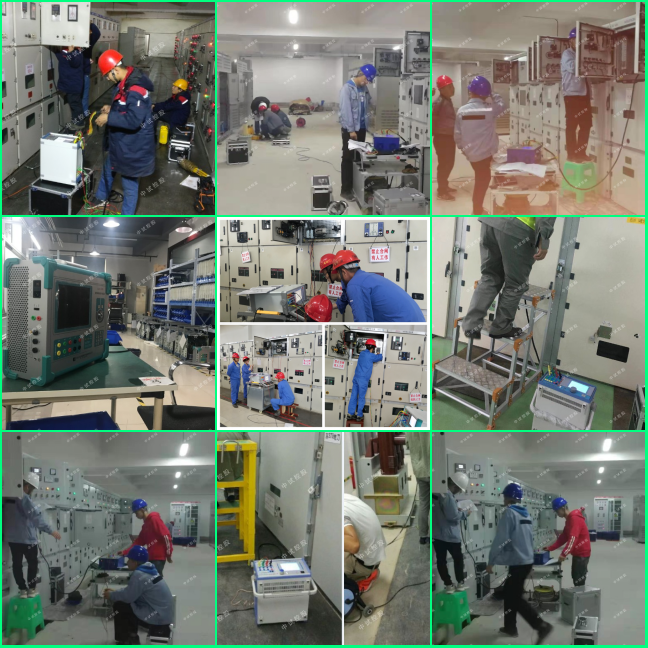

继电保护是为保证并联运行电力系统的稳定性、可靠性，能自动迅速而准确地将故障设备从电力系统切除,保证非故障设备的继续运行,并防止故障设备继续遭破坏的一种综合多功能保护装置，保障主设备的安全，如:发电机、变压器、母线、电抗器、电容器等。继电保护有过电流保护、低电压保护、过电压保护、功率方向保护、距离保护、差动保护、高频（载波）等，根据试验要求规定，继电保护的试验可根据运行的情况采取临时检修和定期检修。继电保护测试仪现阶段市场上以微机型继电保护测试仪为主。
微机继电保护测试仪分为三相微机继电保护测试仪和六相微机继电保护测试仪，二次回路中常见的测试项目有继电保护、互感器、高压开关、真空开关、电容等，针对这些设备进行继电保护测试、互感器变比、比差角差测试、高压开关接触电阻及动特性测试等。三相及六相继电保护测试仪广泛的适用在电力、铁路、冶金、石油、化工、水利等行业。

始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

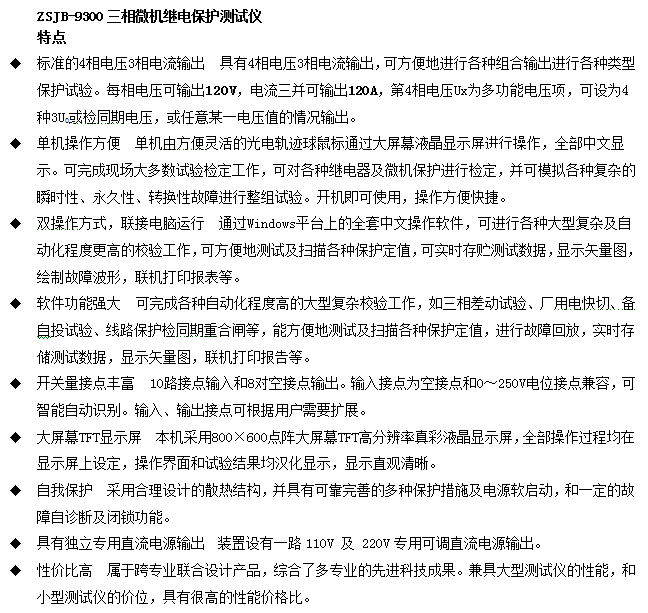

一、ZSJB-9300三相微机继电保护测试仪特点
 1、标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
 2、单机操作方便单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。

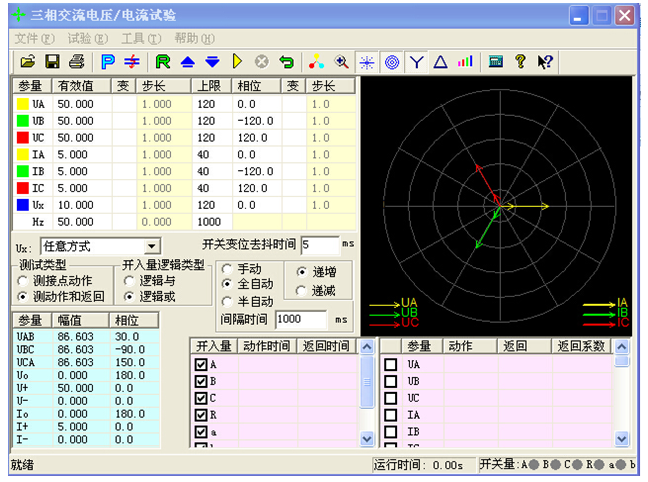

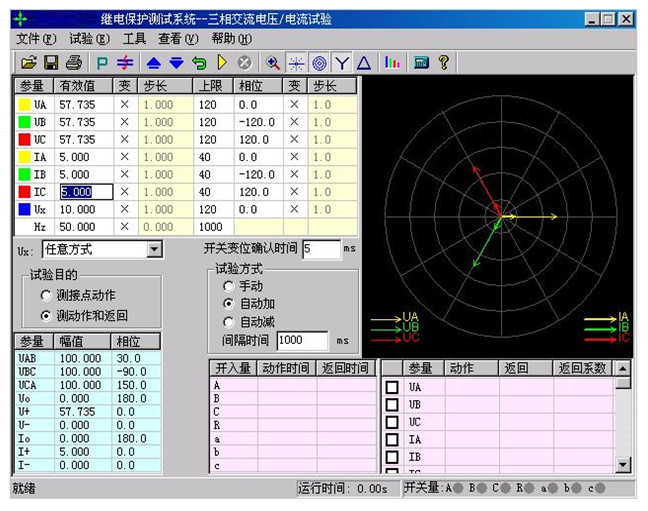

 3、双操作方式，联接电脑运行中试控股通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
 4、软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
 5、开关量接点丰富 10路接点输入和8对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
 6、大屏幕TFT显示屏本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏，中试控股全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
 7、自我保护采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
 8、具有独立专用直流电源输出装置设有一路110V 及 220V专用可调直流电源输出。

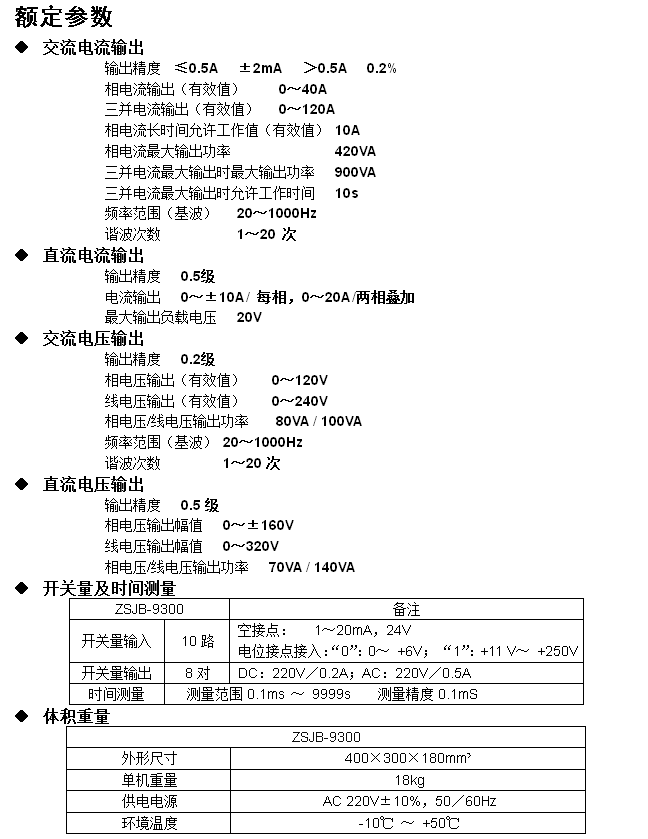

二、ZSJB-9300三相微机继电保护测试仪参数
 交流电流输出
输出精度 ≤0.5A ±2mA
＞0.5A 0.2%
相电流输出（有效值） 0～40A
三并电流输出（有效值） 0～120A
相电流长时间允许工作值（有效值） 10A
相电流最大输出功率 420VA
三并电流最大输出时最大输出功率 900VA
三并电流最大输出时允许工作时间 10s
频率范围（基波） 20～1000Hz
谐波次数 1～20 次
 直流电流输出
输出精度 0.2级
电流输出 0～±10A / 每相，0～20A /两相叠加
最大输出负载电压 20V
 交流电压输出
输出精度 0.2级
相电压输出（有效值） 0～120V
线电压输出（有效值） 0～240V
相电压/线电压输出功率 80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数 1～20次
 直流电压输出
中试控股输出精度 0.2级
相电压输出幅值 0～±160V
线电压输出幅值 0～320V
相电压/线电压输出功率 70VA / 140VA
 开关量及时间测量
开关量输入 10路空接点： 1～20mA，24V
电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V
开关量输出 8对 DC：220V／0.2A；AC：220V／0.5A
时间测量测量范围0.1ms ～ 9999s 测量精度0.1mS
外形尺寸 400×300×180mm³
单机重量 18kg
供电电源 AC 220V±10%，50／60Hz
环境温度 -10℃ ～ +50℃
